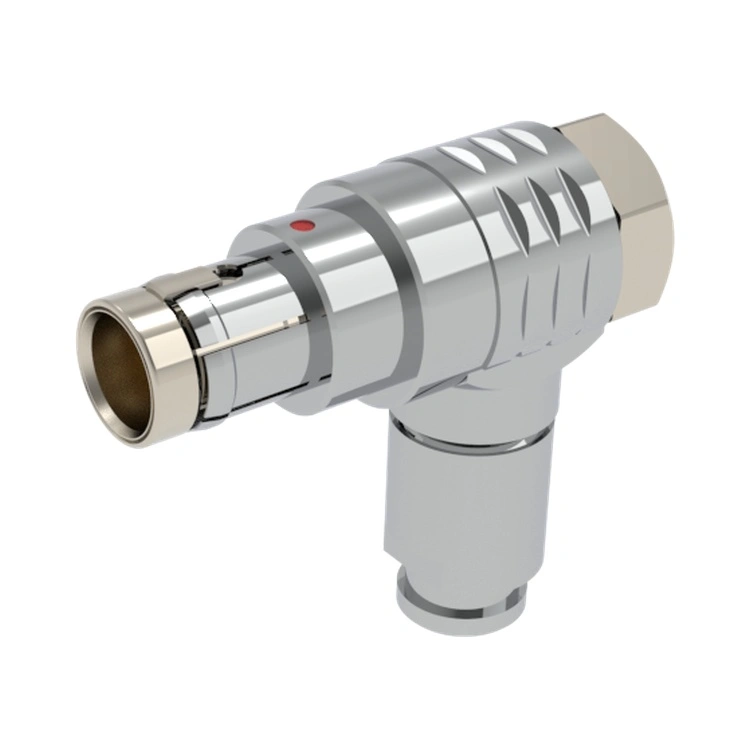

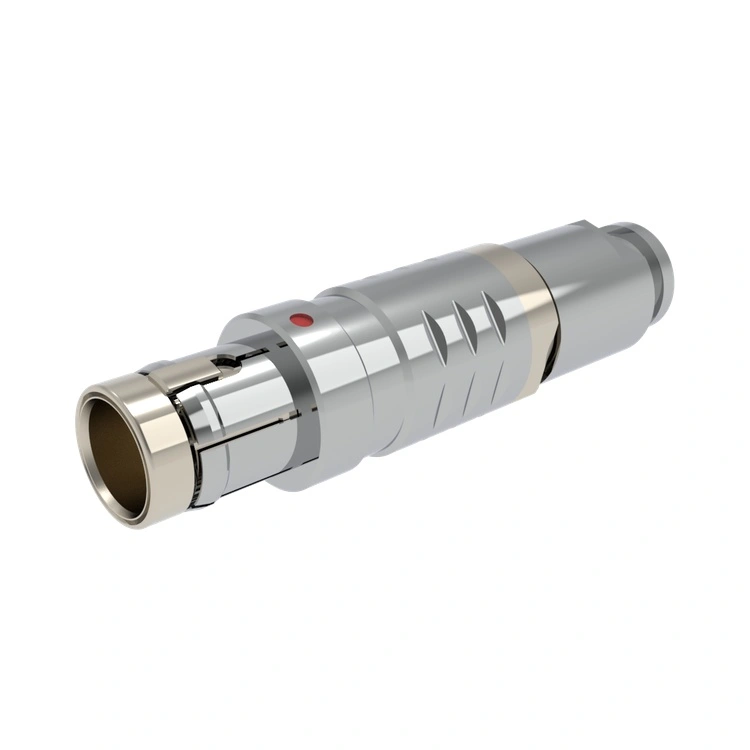

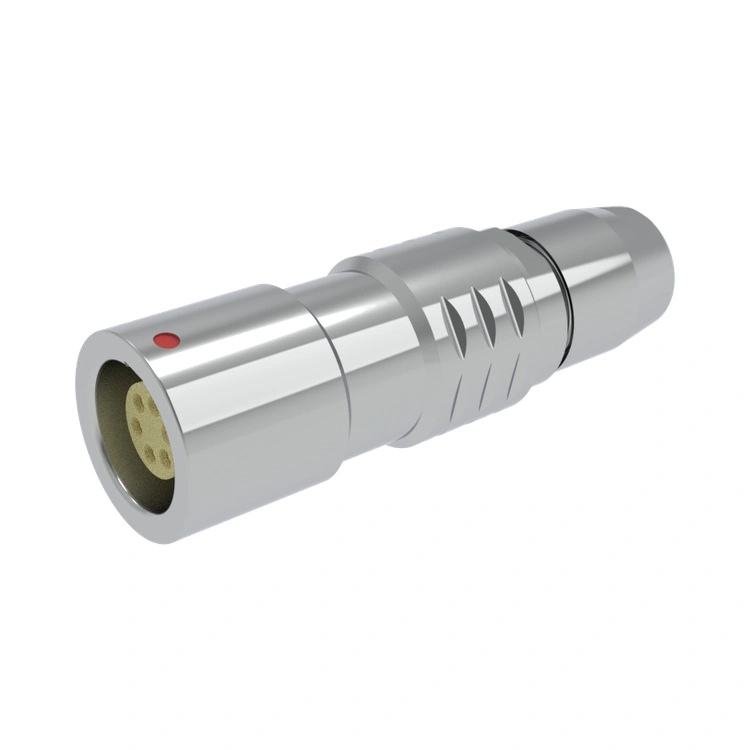

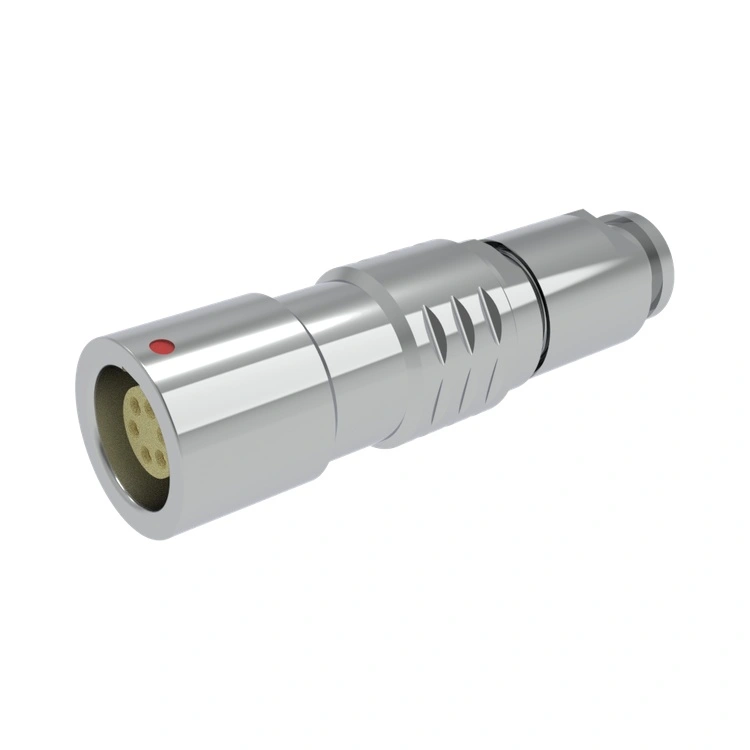

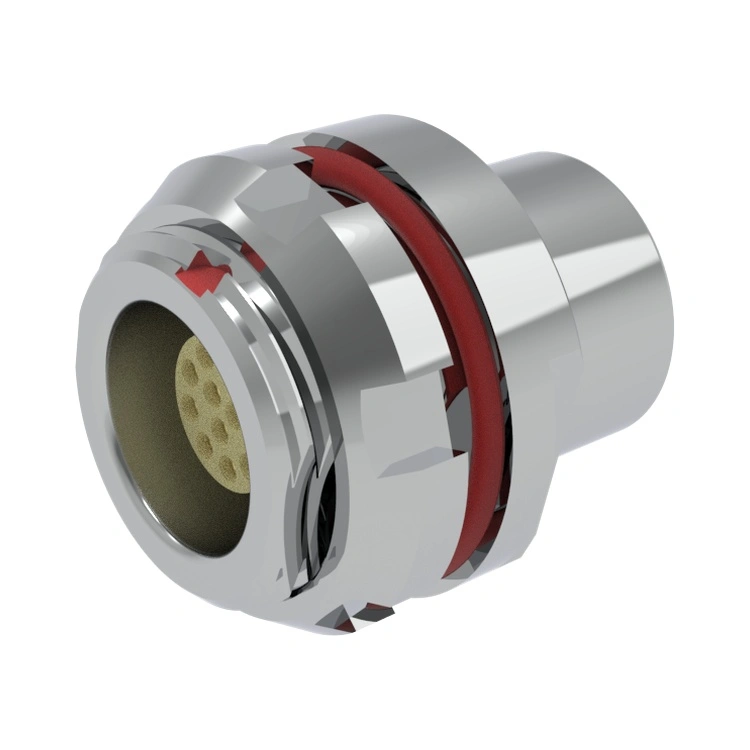

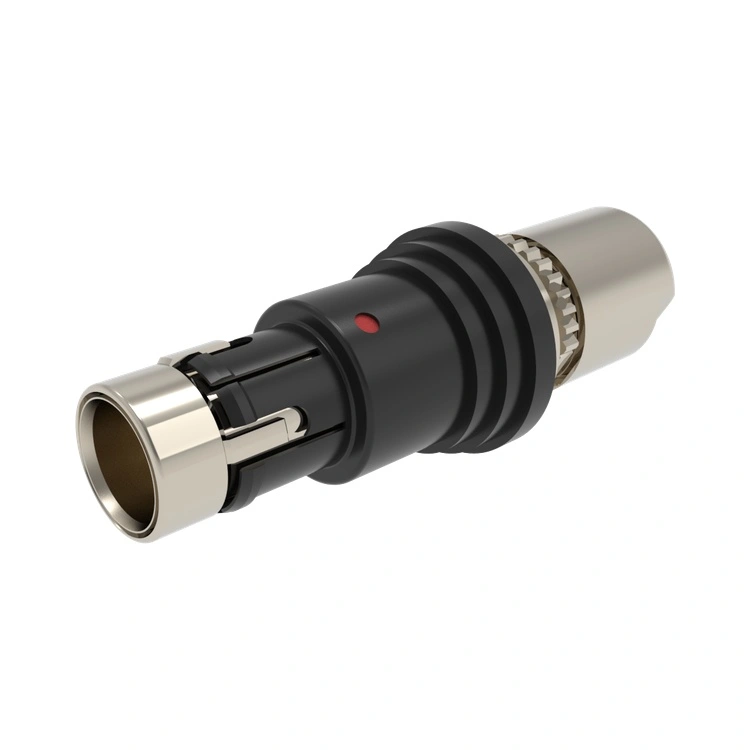

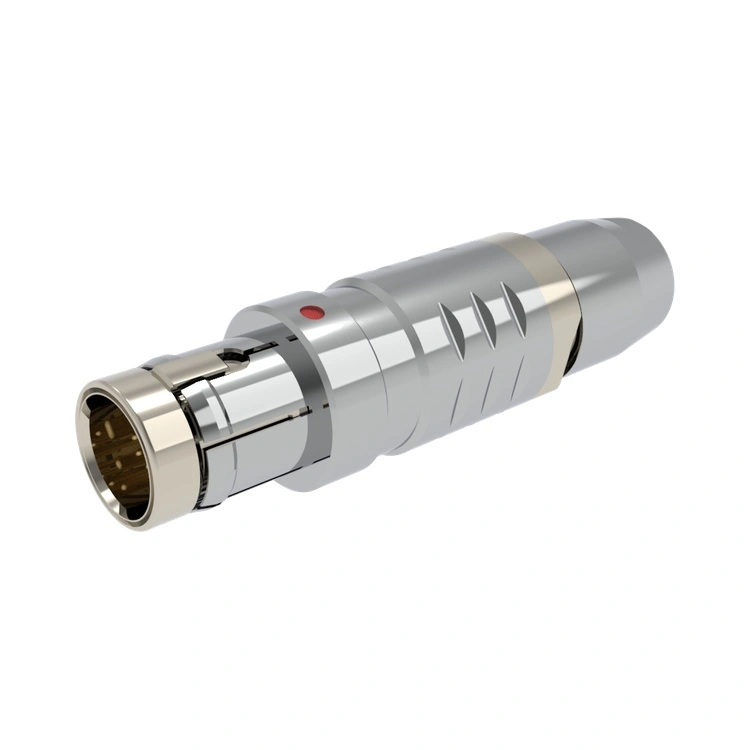

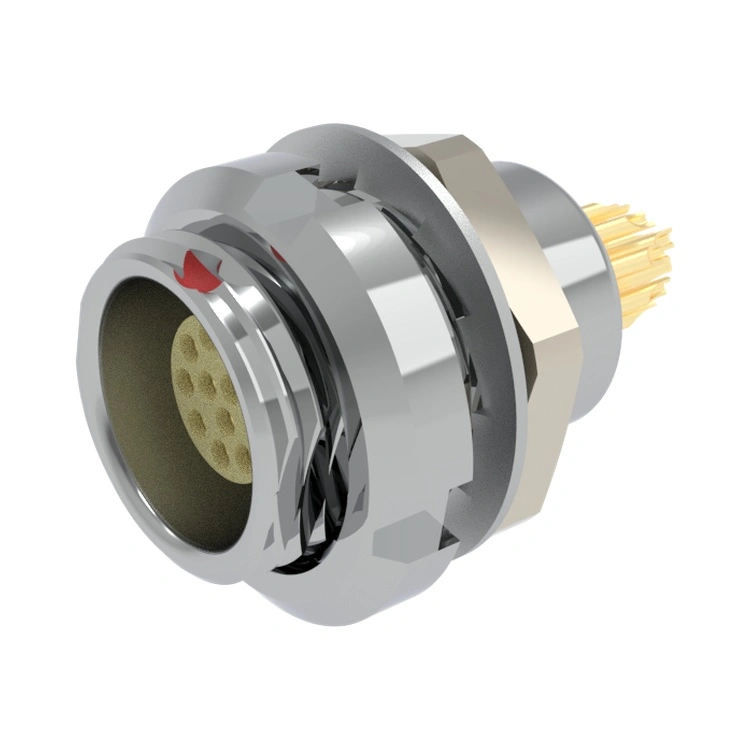

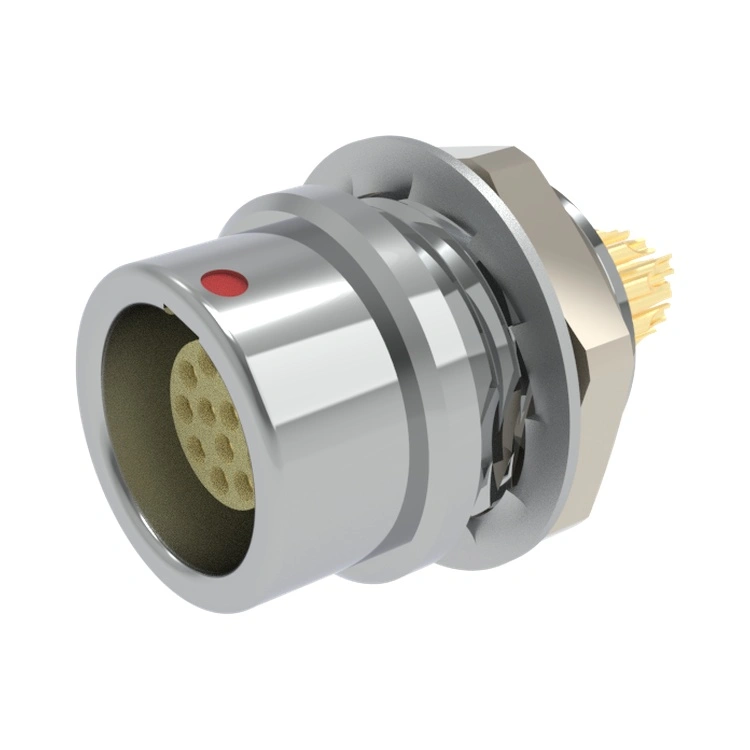

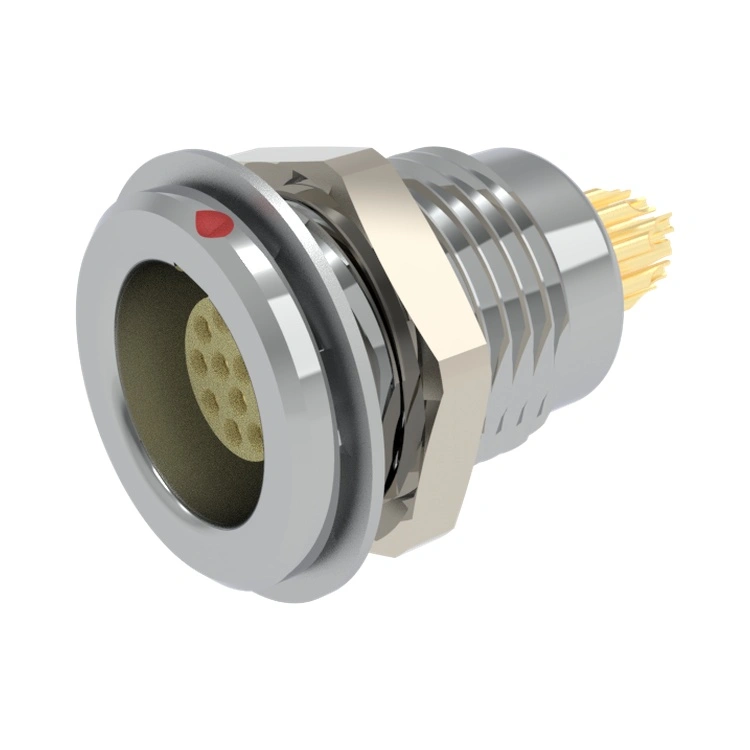

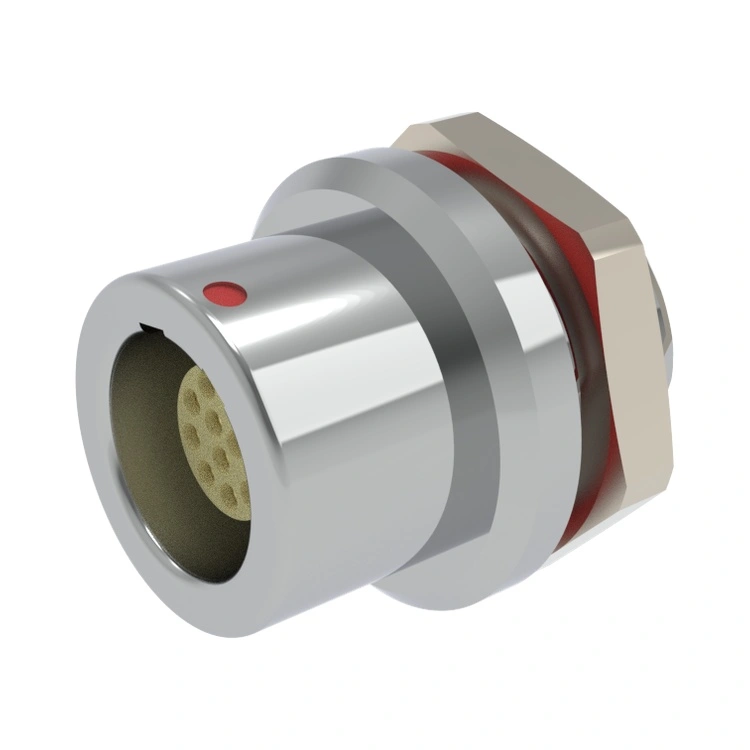

A C sorozat bevált push-pull önreteszelő rendszert alkalmaz, amely egy tartós, teljesen fém burkolatban található, amely alapvető EMI-árnyékolást és mechanikai védelmet biztosít. A 0-tól 2-ig terjedő héjméretben, 2 és 26 érintkező közötti érintkezőszámmal elérhető C sorozat támogatja a forrasztási és a PCB lezárási stílusokat, így a különböző gyártási környezetekben eltérő összeszerelési preferenciákat tesz lehetővé. A csatlakozó -45°C és +125°C közötti szabványos hőmérsékleti tartományban működik, és IP50/IP68 védelemmel rendelkezik, így alkalmas beltéri és kültéri alkalmazásokhoz. A Reunion a C sorozatot bevált gyártási folyamatok – precíziós megmunkálás, fröccsöntés és automatizált összeszerelés – alkalmazásával gyártja, így még nagy mennyiségeknél is állandó minőséget és rövid átfutási időt biztosít. Azok a rendszerintegrátorok és OEM-gyártók, akik mindenekelőtt az egyszerűséget, a megbízhatóságot és a költséghatékonyságot értékelik, a C sorozat pontosan azt nyújtja, amire szükség van, felesleges költségeket növelő extra funkciók nélkül.
A C sorozat arra összpontosít, hogy bizonyított megbízhatóságot és egyszerű funkcionalitást biztosítson a leginkább elérhető áron.
| Funkció | Haszon |
| Push-Pull önreteszelő | Egykezes kezelés tapintható zár megerősítéssel – egyszerű és intuitív a végfelhasználók számára. |
| Teljesen fém héjszerkezet | Alapvető mechanikai tartósságot és alapvető EMI-árnyékolást biztosít egy könnyű csomagolásban. |
| Bevált kapcsolattartó rendszer | Aranyozott sárgaréz érintkezők megbízható illeszkedési jellemzőkkel – több millió egységen tesztelve. |
| Konfigurációs tartomány | 2-26 érintkezős opcionális és 0-2 sorozatú héj |
| Több megszüntetési lehetőség | Forrasztó és PCB érintkezők – rugalmas kézi összeszereléshez vagy automatizált gyártósorokhoz. |
| Gyakorlati környezetvédelmi minősítés | -45°C és +125°C közötti működési tartomány |
Teszt és mérés– Infravörös éjjellátó készülék, adatelemző, hőmérsékletmérő
Katonai– Számítógépek, GPS, navigációs rendszerek stb.
Ipari vezérlések– HMI panelek, szállítószalag-rendszer érzékelők és szerszámgépek kezelőfelületei.
Kommunikációs berendezések– Rackbe szerelt hálózati kapcsolók, audio routerek és műsorszórási erősítők.
| Paraméter | Specifikáció |

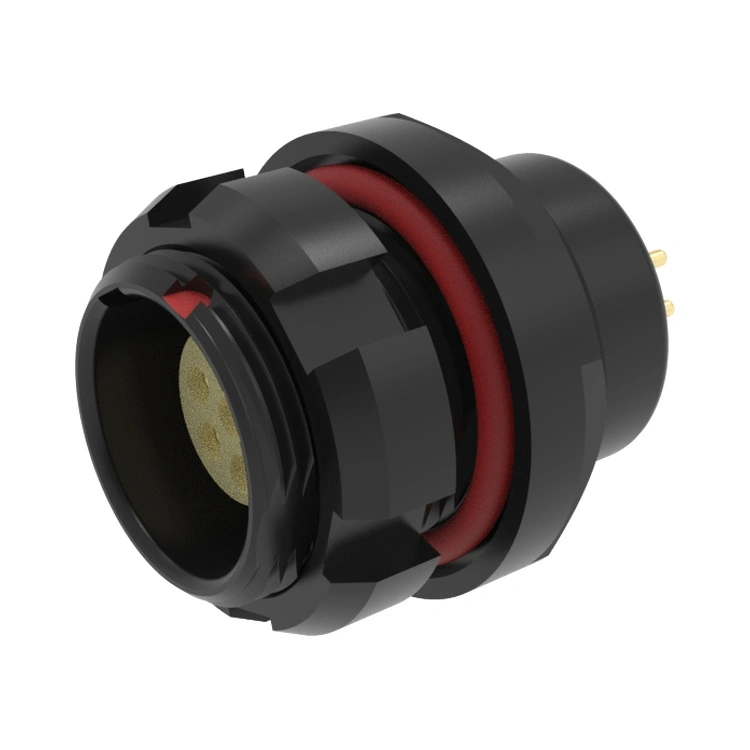

| Shell anyag | Sárgaréz krómozott bevonattal (standard); fekete króm opció |
| Kagylóméretek | 0, 1, 2 |
| Kapcsolattartók száma | 2-26 tű |
| Kapcsolattartó anyag | Sárgaréz aranyozással |
| Érintkezési ellenállás | ≤5 mΩ |
| Szigetelési ellenállás | ≥5000MΩ |
| Párzási ciklusok | >3000 művelet |
| Üzemi hőmérséklet | -45°C ~ +125°C |
| Védelem | IP50/IP67 |
| Sópermet ellenállás | >72 óra |
| Rezgés | 10-500 Hz, 5g |
| Mechanikai sokk | 50g, 6ms |
| EMI árnyékolás | A teljesen fém ház alapvető védelmet nyújt |
| Felmondási stílusok | Forrasztás, PCB (egyenes vagy derékszögű) |
Minden C sorozatú csatlakozó RoHS-kompatibilis, és szállítás előtt 100%-os elektromos tesztelésnek vetik alá – a folytonosságot, a szigetelési ellenállást és a dielektromos ellenállást.
| Vonatkozás | Reunion C sorozat | Tipikus európai/amerikai egyenértékű | Tipikus alacsony költségű, márka nélküli alternatívák |
| Ár | A legversenyképesebb a Reunion felállásban | 3-4× magasabb | Összehasonlítható, de következetlen |
| Minőségi konzisztencia | ISO-tanúsítvánnyal rendelkező gyártás, 100%-ban tesztelt | Magas | Véletlenszerű / nincs tesztelés |
| Kompatibilitás | Cserélhető a főbb márkákkal | Szabadalmazott | Nem szabványos méretek |
| Átfutási idő | Normál 10-15 nap | 4-8 hét | Változó, gyakran nem elérhető |
| MOQ | Nincs MOQ szabványos cikkekhez | Magas MOQ (300-500) | Alacsony MOQ, de nincs támogatás |
| Nyomon követhetőség | Teljes ERP nyomon követhetőség | Igen | Egyik sem |
| Műszaki támogatás | 24 órás mérnöki válasz | Lassabb válasz | Korlátozott vagy semmi |
| Testreszabás | Alacsony MOQ, gyors fordulatszám | Lassú, drága | Nem kínált |
| Gyári tapasztalat | 15 éves házon belüli gyártás | Gyakran kiszervezett | Kis műhelyek |
A C sorozat az ár és a minőség garantálásának optimális egyensúlyát kínálja – nem kell fizetnie a szükségtelen funkciókért, de nem teszi ki termékét ismeretlen beszállítók előtt sem.
A Reunion minőségirányítási rendszere ugyanazokat a szigorú szabványokat alkalmazza minden termékvonalon, beleértve a C sorozatot is.
| Tanúsítvány | Hatály |
| ISO 9001:2015 | Minőségirányítási rendszer – tervezés, gyártás és értékesítés utáni szolgáltatás. |
| ISO 14001:2015 | Környezetgazdálkodás – hulladékcsökkentés és fenntartható anyaghasználat. |
| ISO 13485:2016 | Az orvosi eszközök minőségirányítása – az általános osztályok megfigyelőberendezéseiben használt C sorozatra vonatkozik. |
| UL elismert | Alkatrész szintű biztonsági tanúsítvány az észak-amerikai piacokra. |
| RoHS | Veszélyes anyagok korlátozása – megfelel az EU-irányelvnek. |
A Reunion ERP-alapú nyomonkövetési rendszere teljes dokumentációt biztosít minden C sorozathoz, a bejövő anyagvizsgálattól a végső funkcionális tesztelésig.
| Tétel | Részlet |
| Szabványos csomagolás | Antisztatikus táskák, kartondobozok belső párnázással. |
| Tömeges csomagolás | Tálcás vagy tekercses csomagolás elérhető nagy volumenű rendelésekhez (támogatja az automata komissiózást és elhelyezést). |
| Átfutási idő | Minták: 7-10 nap; Gyártási rendelések: 15-20 nap |
| Szállítási módok | Ömlesztett áru: tengeri vagy légi fuvarozás; Minták: expressz (DHL, FedEx, TNT, UPS, EMS). |
| Szállítási feltételek | EXW, FCA, FOB, CIF, CPT. |
A legtöbb szabványos konfigurációban igen – a C sorozatot úgy tervezték, hogy mechanikailag és elektromosan kompatibilis legyen a leggyakoribb kör alakú push-pull csatlakozóformátumokkal, beleértve a legfontosabb európai sorozatokat is. A Reunion kereszthivatkozási adatbázist tart fenn, amely tartalmazza a Fischert, az ODU-t és más jelentős márkákat. Mivel azonban a kompatibilitás a tű-elrendezéstől és a kulcsozási változatoktól függ, javasoljuk, hogy ellenőrzés céljából küldje el a csatlakozó rajzát vagy a panel kivágásának fényképét. Mérnöki csapatunk megerősíti az illeszkedést, a formát és a működést, mielőtt elkötelezi magát a gyártás mellett. Sikeresen kínáltunk kompatibilis megoldásokat több mint 250 OEM-nek, akik korábban európai beszállítóktól szereztek be beszerzést – gyakran anélkül, hogy módosítani kellett volna meglévő PCB-ket vagy panelterveket.
A minták általában 10-12 napig tartanak.
Rendelés általában 15-20 nap.
Speciális kábel specifikáció testreszabása: 20-30 nap
Javasoljuk, hogy az árajánlattétel szakaszában adja meg a kábel típusát, hosszát, csatlakozó konfigurációját és a hőre zsugorodó követelményeket – mérnökcsapatunk 48 órán belül határozott szállítási kötelezettséget vállal. A raktáron lévő szabványos konfigurációk MOQ nélkül mindig elérhetők.
