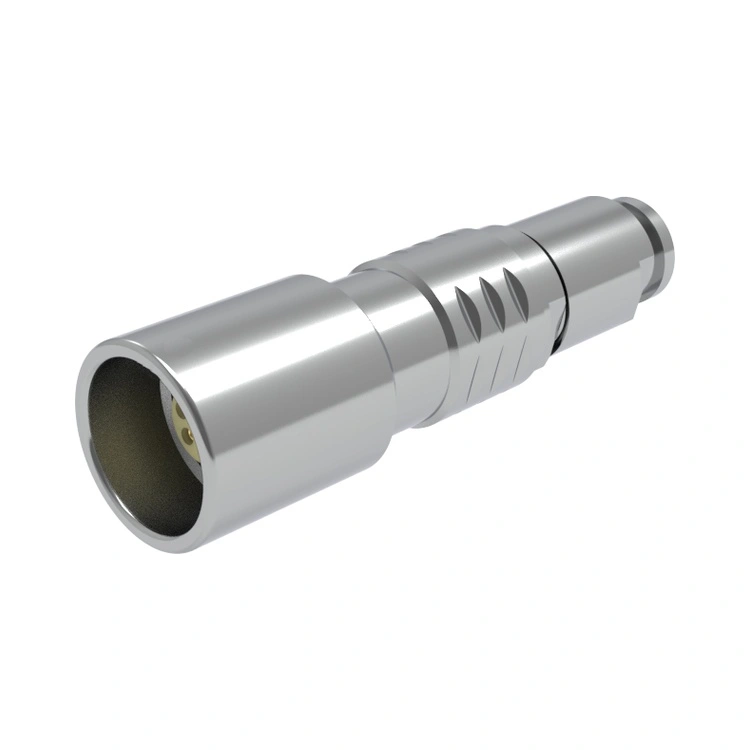

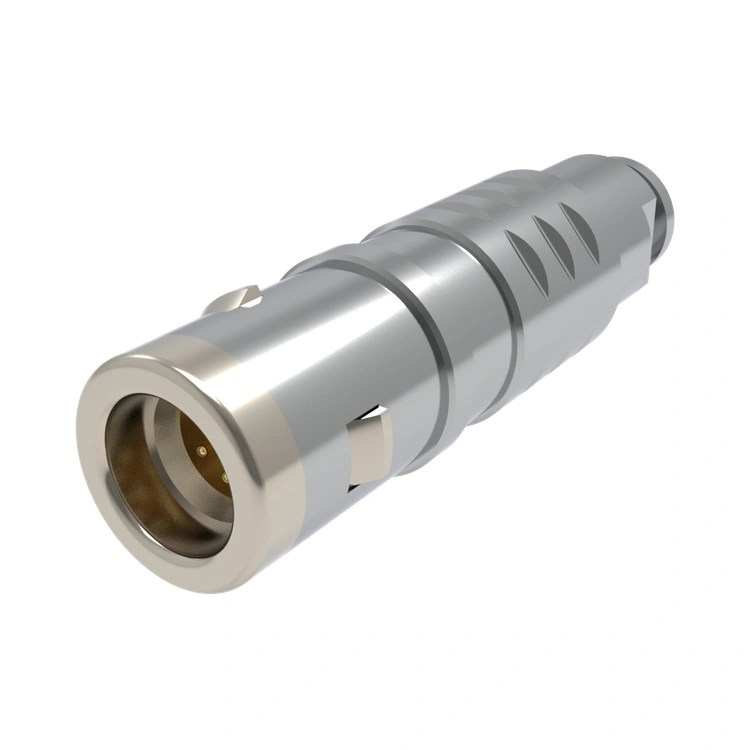

Az E sorozatú fém push-pull csatlakozó a Reunion stratégiai megközelítését képviseli a költségtudatos mérnöki csapatok professzionális összekapcsolására vonatkozóan. A nem lényeges sallangok eltávolítása a minőség alapvető jellemzőinek megőrzése mellett – megbízható önreteszelő hang hallható visszajelzéssel, teljesen fém konstrukció az alapvető EMI-árnyékoláshoz, valamint 5000+ párosítási ciklusra besorolt érintkezőrendszerek. Szabványos -45°C és +125°C közötti hőmérséklet-tartománya lefedi az ellenőrzött környezeti alkalmazások túlnyomó részét, az IP67 vízszigetelés kültéri használatra alkalmas. A Reunion vertikálisan integrált gyártása – a házon belüli precíziós CNC-megmunkálástól az automatizált elektromos tesztelésig – csökkenti a gyártási költségeket a minőség rovására. A nagy volumenű betegmonitorokat, laboratóriumi műszereket vagy ipari vezérlőket gyártó eredeti gyártók számára az E sorozatú fém push-pull csatlakozó biztosítja a szükséges alapvető teljesítményt, miközben megőrzi az árrés szerkezetét. Minden egységre 12 hónapos garancia és teljes ERP nyomon követhetőség vonatkozik, amely biztosítja a kockázatmentes integrációt az ellátási láncba.
Az E sorozat arra összpontosít, hogy a legkritikusabb csatlakozófunkciókat a legversenyképesebb áron, dokumentált megbízhatósággal és az ellátási lánc átláthatóságával biztosítsa.
| Funkció | Haszon |
| Értékalapú tervezés | Megtartja az összes alapvető push-pull funkciót, miközben kiküszöböli a költséges túlzott specifikációt – ideális nagy volumenű OEM beszerzésekhez. |
| Megbízható Push-Pull reteszelés | Gyors egykezes párosítás tapintható és hallható zár megerősítéssel, csökkentve a telepítési időt és a felhasználói hibákat a szerelősorokon. |
| Teljesen fém konstrukció | Alapvető EMI-árnyékolást és mechanikai tartósságot biztosít a speciális kialakítások költségeinek töredékéért. |
| Rugalmas felmondás | A forrasztóanyag és a PCB érintkezők különböző összeszerelési módszereket és kábeltípusokat alkalmaznak – minták 5–7 napos átfutási idővel állnak rendelkezésre. |
| Normál környezeti tolerancia | -45°C és +125°C közötti működési tartomány lefedi a legtöbb ipari, kereskedelmi és egészségügyi beltéri környezetet. |
| Bizonyított tartósság | >5000 párosítási ciklus állandó érintkezési ellenállással (≤5 mΩ kezdeti) – megbízható a hosszú élettartamú berendezésekhez. |
| Nincsenek felesleges opciók | Az áramvonalas termékcsalád gyorsabb szállítást (15-20 nap gyártási rendelés esetén) és alacsonyabb készlettartási költségeket jelent. |
Az E sorozatú fém nyomócsatlakozó a Reunion végleges válasza a „friss, teljes teljesítményű” kör alakú csatlakozóra vonatkozó piaci igényekre, amelyek megfizethetővé teszik a minőségi összekapcsolást a mindennapi alkalmazásokhoz – most átlátható jótállási feltételekkel és feltétel nélküli visszaküldési politikával a minősített OEM-vásárlók számára.
Az E sorozatú fém push-pull csatlakozót olyan alkalmazásokhoz tervezték, ahol a költségoptimalizálás az elsődleges tervezési cél, de a csatlakozás megbízhatósága nem kockáztatható.
Orvosi berendezések – Diagnosztikai megfigyelő, sebészeti rendszer
Ipari vezérlések – PLC I/O modulok, kezelőpanelek és szállítószalag-rendszer érzékelői.
Laboratóriumi műszerek – Spektrofotométerek, centrifugák és hőmérsékletmérő kamrák.
Kommunikációs berendezések – Hálózati kapcsolók, bázisállomás-rack-összekötők és műsorszórási audiorouterek.
Biztonsági rendszerek – Térfigyelő kamerák összekapcsolása, hozzáférési vezérlőpanelek és riasztórendszer-modulok.
| Paraméter | Specifikáció |
| Shell anyag | Sárgaréz nikkelezéssel (standard); |
| Kagylóméretek | 0, 1 |
| Kapcsolatok | 2-6 tű |
| Párzási ciklusok | >5000 művelet |
| Hőmérséklet tartomány | -45°C ~ +125°C |
| EMI árnyékolás | A teljesen fém ház alapvető árnyékolást biztosít |
| Behatolás elleni védelem | IP67l |
| Sópermet ellenállás | >48 óra |
| Rezgés | 10-2000Hz, 10g |
| Mechanikai sokk | 100g, 6ms |
| Érintkezési ellenállás | ≤5 mΩ (kezdeti) |
| Szigetelési ellenállás | ≥5000MΩ (500VDC-n) |
| Felmondási stílusok | Forrasztóanyag és PCB (egyenes vagy derékszögű) |
Minden E sorozatú csatlakozó RoHS-kompatibilis, és szállítás előtt 100%-os elektromos tesztelésnek vetik alá (folytonosság, szigetelés, dielektromos szilárdság). A Reunion statisztikai folyamatvezérlése (SPC) biztosítja a dimenziókonzisztenciát a nagy volumenű futtatások során. Teljes vizsgálati adatlapok és 3D STEP modellek állnak rendelkezésre – lehetővé teszik mérnökei számára, hogy a fizikai minták megvárása nélkül ellenőrizzék a mechanikai illeszkedést.
| Tétel | Részlet |
| Szabványos csomagolás | Antisztatikus táskák egyedi üregvédelemmel; megerősített hullámkarton kartonok. |
| Tömeges csomagolás | Elérhető nagy mennyiségű (500+ darab) rendelés esetén – tálcás vagy tekercses csomagolás az automatizált pick-and-place összeszerelés támogatásához. |
| Címkézés | Szabványos cikkszám és tételkód címkézés; egyedi címkézés kérésre elérhető. |
| Átfutási idő | Minták: 7–107 nap; Gyártási rendelések: 15-20 nap (az áramvonalas termékcsalád gyorsabb átfutást tesz lehetővé). |
| Szállítási módok | Ömlesztett áru: tengeri vagy légi fuvarozás; Minták: expressz (DHL, FedEx, TNT, UPS, EMS). |
| Szállítási feltételek | EXW, FCA, FOB, CIF, CPT – rugalmas az Ön beszerzési preferenciáihoz. |
| Garancia | 12 hónapos normál garancia a gyártási hibákra; választható kiterjesztett lefedettség a szerződéses gyártási partnerségekhez. |
| Vonatkozás | Reunion F sorozat | Tipikus európai/amerikai összehasonlítható sorozat | Tipikus alacsony költségű alternatívák |
| Ár | A prémium márkák ~1/3-a | Prémium költség | Változó, gyakran inkonzisztens |
| Minőség | Következetes, ISO 13485:2016 tanúsítvánnyal rendelkező gyártás | Magas | Nem tanúsított, tételenkénti változat |
| Kompatibilitás | Cserélhető főbb rendszerekkel (LEMO/ODU alternatívák) | Szabadalmazott | Gyakran nem szabványos méretek |
| MOQ | Nincs MOQ szabványos cikkekhez; alacsony MOQ egyedi | Magas MOQ (500+) | Alacsony MOQ, de gyenge támogatás |
| Átfutási idő | 15-20 nap jellemző | 4-8 hét | Változó, megbízhatatlan |
| Nyomon követhetőség | Teljes ERP nyomon követhetőség a rúdtól a kész áruig | Igen | Nincs vagy korlátozott |
| Gyári tapasztalat | 15 év házon belüli gyártás 3000 ㎡ dongguani üzemben | Gyakran kiszervezett | Kis műhelyek |
| Minőségbiztosítás | 100%-ban tesztelt, dokumentált, letölthető jelentésekkel | Igen | Véletlenszerű vagy nincs tesztelés |
| Vevővédelem | 24 hónap garancia + visszaküldési politika | Változó | Nincs garancia vagy nem egyértelmű feltételek |
Az E sorozat egyedülálló pozíciót foglal el: prémium minőségű gyártási konzisztenciát és dokumentált kompatibilitást kínál olyan áron, amely közelebb áll a költségvetési alternatívákhoz. Nem áldozza fel a minőséget a költségek miatt – egyszerűen kiküszöböli azokat a funkciókat, amelyekre nincs szüksége, a gyártósort védő garanciával.
CNC megmunkálás – A nagy sebességű automata esztergagépek ±0,02 mm tűréssel készítenek héjakat.
Bevonatozás – Shell bevonat és kontakt szelektív aranyozás automatizált vonalakban, fürdőkoncentráció-felügyelettel.
Fröccsöntés – Műszaki műanyagokból öntött szigetelők.
Összeszerelés – Félautomata vonalak látásellenőrzéssel az érintkezők igazítására és a beillesztési erőre.
Tesztelés – 100%-os elektromos ellenőrzés (folytonosság, szigetelés, dielektromos szilárdság) minden tétel adatnaplózásával.
Csomagolás – Antisztatikus vákuumtasakok szárítószerrel; ömlesztett csomagolás nagy mennyiségű automatizált összeszerelő sorokhoz.
V: Igen – a legtöbb szabványos konfigurációban az E sorozatú fém push-pull csatlakozót mechanikusan és elektromosan úgy tervezték, hogy a cserélhetőséget szem előtt tartsák a leggyakoribb kör alakú csatlakozók formáinak megfelelően. A Reunion kereszthivatkozási dokumentációt tart fenn a legfontosabb európai és amerikai sorozatokhoz. Mivel azonban a prémium márkák időnként szabadalmaztatott érintkezőtávolságot vagy kulcspozíciókat használnak, mindig azt javasoljuk, hogy ellenőrzés céljából küldje el meglévő csatlakozórajzát vagy alkatrészszámát. Mérnöki csapatunk megerősíti a kompatibilitást, és szükség esetén kiigazításokat hajt végre annak érdekében, hogy a NYÁK- vagy panelmódosítások nélküli valódi beugró csere biztosítva legyen. Sikeresen biztosítottunk F sorozatú alternatívákat több mint 300 OEM-nek, kérésre dokumentált hitelesítési jelentésekkel.
V: Egyáltalán nem. Az E sorozat költséghatékonyságát a tervezés egyszerűsítésével és az anyagválasztással éri el, nem pedig a minőség csökkentésével. Minden termékcsaládban ugyanazt az ISO 13485:2016 minőségirányítási rendszert használjuk. Minden E sorozatú csatlakozó 100%-os elektromos vizsgálaton (érintkezési ellenállás, szigetelés, dielektromos ellenállás) és mintaalapú mechanikai vizsgálaton (illeszkedési erő, retenció) esik át. Anyagmegtakarítás érhető el a drágább ötvözetek helyett sárgaréz használatából, a szabványos bevonatvastagságok megválasztásából a túlzott vastagság helyett, valamint a kozmetikai befejezési lépések csökkentéséből – mindez a funkcionális teljesítmény vagy a tartósság befolyásolása nélkül. ERP rendszerünk teljes nyomon követhetőséget biztosít az alapanyagtól a késztermékig, ugyanúgy, mint prémium sorozatunk esetében. Legújabb tesztjelentéseinket, anyagtanúsítványainkat és 3D modelljeinket közvetlenül a műszaki könyvtárunkból töltheti le.
