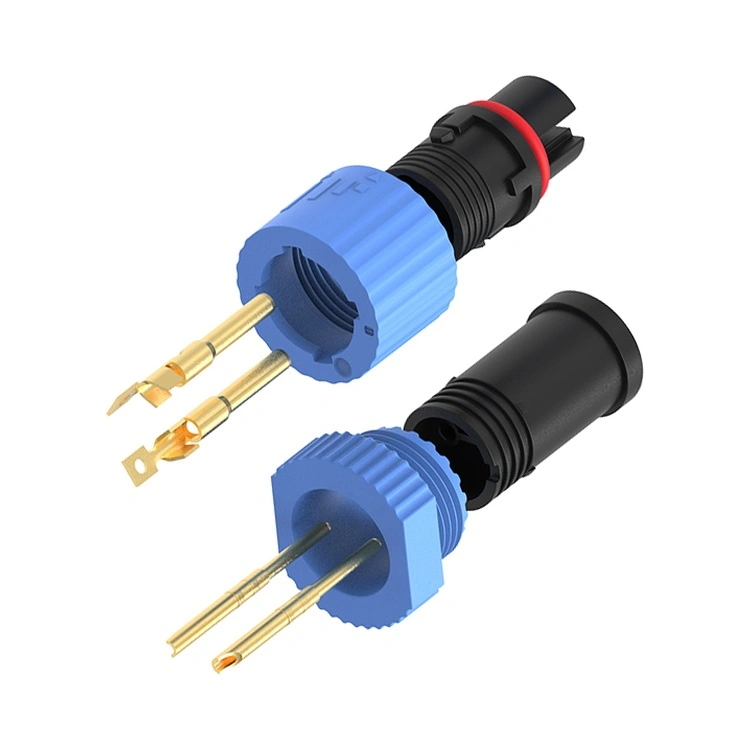

Az M15 Series LED Light Connector a Reunion speciális összekapcsolója a kültéri LED világítási ipar számára – az ipari világítás egyik leggyorsabban növekvő szegmensének. A LED-es világítási interfész szabványok szerint tanúsított menetes, kör alakú csatlakozó a kompakt, 15 mm-es F-típusú kialakítást az IP67-es tömítéssel kombinálja, így alkalmas utcai lámpákhoz, alagútvilágításhoz, építészeti világításhoz, stadionok reflektoraihoz és kültéri LED-kijelzőkhöz.
A csatlakozó háza nagy szilárdságú PA66 hőre lágyuló műanyagból készült, amely kiváló időjárásállóságot, korrózióvédelmet és mechanikai tartósságot biztosít a fém alternatívák súly- és korróziós aggályai nélkül.
Az M15 sorozat kulcsfontosságú biztonsági jellemzője a többmagos belső válaszfal kialakítása – a tápvezetékek közötti külön sorompó megakadályozza a rövidzárlatot a vezetékek szigetelésének károsodásából, ami kritikus követelmény a nagy teljesítményű LED-es telepítéseknél, ahol a tápegységek 500 W feletti teljesítményt képesek leadni.
Az érintkezők aranyozott rézötvözetből készülnek, alacsony és stabil érintkezési ellenállást (≤3 mΩ) fenntartva a csatlakozó élettartama alatt.
A 2-, 3-, 4- és 5-pólusú konfigurációkban, akár 10A névleges áramerősséggel kapható, az M15 sorozat mind az állandó áramú, mind az állandó feszültségű LED-meghajtókat támogatja.
A Reunion az M15 sorozatot vertikálisan integrált eljárással gyártja – a precíziós fröccsöntéstől az automatizált összeszerelésig és a 100%-os elektromos tesztelésig. A menetes reteszelőmechanizmus vibrációálló illeszkedést biztosít – ez kritikus a szélnek, a közlekedési rezgéseknek és a -40°C és +105°C közötti hőciklusnak kitett telepítéseknél.
A kültéri világítási rendszereket tervező mérnökök számára ez a csatlakozó megbízható, biztonságos és kompakt megoldást kínál kifejezetten LED-es alkalmazásokhoz, a Reunion 15 éves gyártási tapasztalatával.
Az M15 sorozatot kültéri LED-es világításhoz tervezték, olyan funkciókkal, amelyek megfelelnek a hosszú távú kültéri telepítések speciális igényeinek.
| Funkció | Haszon |
| IP67 környezetvédelmi tömítés | Ellenáll a folyamatos merülésnek – megbízható az utcai lámpákhoz, az alagútvilágításhoz és az esőnek, hónak és árvíznek kitett kültéri kijelzőkhöz. |
| Többmagos belső partíciók | Külön sorompó a tápvezetékek között – növeli az elektromos biztonságot a nagy teljesítményű LED-es rendszerekben. |
| Kompakt F-Type kialakítás | Helytakarékos 15 mm-es interfész – ideális keskeny LED-es lámpatestekhez és moduláris világítási rendszerekhez szűk térközzel. |
| PA66 Ház | Időjárásálló, korrózióálló – kültéri élettartamra tervezve. |
| Aranyozott rézötvözet érintkezők | Alacsony érintkezési ellenállás (≤ 3mΩ) és korrózióvédelem – a LED-meghajtó egyenletes teljesítménye az idő múlásával. |
| Menetes reteszelő mechanizmus | Rezgésálló párosítás – megakadályozza a széltől, a közlekedési vibrációtól és a termikus kerékpározástól való kilazulást. |
| 2-5 tűs konfigurációk | Támogatja az állandó áramú, állandó feszültségű és vegyes teljesítmény/jelű LED-alkalmazásokat. |
| -40°C - +105°C Működés | A széles hőmérsékleti tartomány lefedi a szélsőséges külső körülményeket – a sarkvidéki telektől a sivatagi nyarakig. |
| Paraméter | 2 tűs | 3 tűs | 4 tűs | 5 tűs |
| Névleges feszültség | 250V | 250V | 125V | 125V |
| Jelenlegi értékelés | 10A | 10A | 10A | 10A |
| Huzalszakasz | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Üzemi hőmérséklet:-40°C ~ +105°C
Védelmi besorolás:IP67 / IP68 (párosítva)
Ház anyaga:PA66
Kapcsolattartó anyag:Aranyozott rézötvözet
Érintkezési ellenállás:≤3mΩ
Párzási ciklusok:≥500
Tervezési szabvány:Megfelel a LED világítás interfész szabványainak
Gyúlékonysági besorolás:UL 94 V-0
Minden anyag RoHS-kompatibilis
Az M15 sorozatú LED-es lámpacsatlakozót kültéri világítási alkalmazásokban alkalmazzák, ahol a megbízhatóság és a biztonság a legfontosabb.
Utcai és autópálya világítás– LED-es utcai lámpák és autópálya világítási rendszerek.
Alagút világítás– Autópálya és vasúti alagút megvilágítás.
Építészeti és homlokzati világítás– Körvonalak, hidak és emlékművek építése.
Stadion- és sportvilágítás– Nagy felületű fényvető rendszerek.
Kültéri LED kijelzők– Moduláris hirdetőtáblák és nagy formátumú képernyők.
Táj- és parkvilágítás– Útvilágítás, dekorációs installációk és kerti világítás.
Napenergiával működő világítás– Hálózaton kívüli utcai és utak világítása.
| Tanúsítvány | Hatály |
| ISO 9001:2015 | Minőségirányítás – tervezés, gyártás és értékesítés utáni szolgáltatás. |
| ISO 14001:2015 | Környezetgazdálkodás – ellenőrzött hulladékcsökkentés és fenntartható gyakorlatok. |
| ISO 13485:2016 | Orvosi eszközök minőségirányítása – a diagnosztikai vagy felügyeleti berendezésekben használt M15-re vonatkozik. |
| UL elismert | Alkatrész szintű biztonsági tanúsítvány az észak-amerikai piacokra. |
| RoHS | Veszélyes anyagok korlátozása – megfelel az EU-irányelvnek. |
A Reunion M15 LED csatlakozó gyártósora szigorú folyamatszabályozás mellett működik. Az IP67 tömítést minden gyártási tételnél tényleges bemerítési teszttel ellenőrizzük. Test records, material certificates, and inspection reports are retained for each batch, supporting your quality audits and customer documentation requirements.
A többmagos belső partíció kialakítása abiztonsági funkció kifejezetten az M15 sorozatba tervezve LED világítási alkalmazásokhoz. A nagy teljesítményű LED-es rendszerekben a tápegység >500W leadására képes 350V DC feszültségig. If a wire insulation layer becomes damaged (during installation or from vibration), exposed conductors could short-circuit—causing driver failure or even fire. The internal partitions provide physical separation between conductors within the connector body, preventing contact even if insulation is compromised. Ez a funkció aznem szabványos általános célú csatlakozókban (M8/M12), és az M15 kulcsfontosságú megkülönböztetője. A Reunion válaszfalai a szigetelővel egybe vannak öntve – nem külön alkatrészként adják hozzá –, így biztosítva, hogy a csatlakozó teljes élettartama alatt hatékonyak maradjanak.
Az IP67-es tömítés eléréséhez és fenntartásához kültéri LED-es berendezésekben a Reunion a következőket ajánlja:
Párosító nyomaték– Kézzel húzza meg a tengelykapcsoló anyát, amíg az O-gyűrű hozzá nem ér a panel felületéhez, majd húzzon meg további nyomatékot.0,4-0,6 Nmnyomatékkulcs segítségével. Ne lépje túl a 0,8 Nm-t.
O-gyűrű ellenőrzése– Az előszerelt O-gyűrűt minden karbantartási ciklusnál ellenőrizni kell. Cserélje ki, ha deformáció, repedés vagy keményedés látható.
O-gyűrű csere ütemterve– A napi hőciklusú kültéri telepítéseknél a megelőző karbantartás részeként 2-3 évente cserélje ki az O-gyűrűket.
Kábel hajlítási sugár– Tartson be egy minimális hajlítási sugarat5× kábelátmérő a csatlakozó bemeneténél, hogy elkerüljük a kábeltömítés feszültségét.
Kábel tájolása– A kábelkimenetet fordítsa lefelé, hogy megakadályozza a víz felgyülemlését a tömítési interfész közelében.
Tisztítás az újracsatlakozás előtt– Tisztítsa meg a csatlakozók külsejét enyhe tisztítószerrel és vízzel, mielőtt újra csatlakoztatná, hogy elkerülje a szennyeződések megsértését a tömítésen.
