A M15 sorozatú vízálló csatlakozó nem csupán egy menetes kör alakú interfész; ez a Reunion dedikált biztonsági korlátja a nagy teljesítményű LED-rendszerekhez, ahol a helyszűke és a szélsőséges időjárási hatások is megfelelnek. Míg a szabványos M12 opciók alacsony áramerősségű jeleket kezelnek, ez a 15 mm-es platform 16–20 AWG vezetékeket fogad, amelyek érintkezőnként akár 10 A-t is szállítanak – ez kritikus fontosságú a modern, 500 W+ teljesítményű LED-motorok építészeti és infrastrukturális projektekben történő meghajtásához.

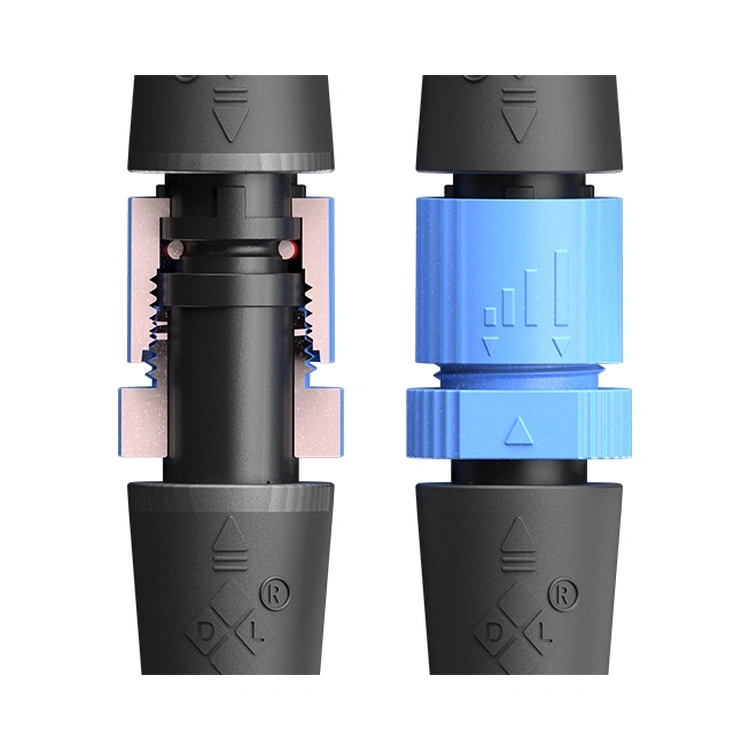

Egyedülálló mérnöki megkülönböztető: A Type-design ház integrálódiktöbbmagos belső partíciók-fizikai akadályok, amelyek elválasztják az erőátviteli és a jelzősávokat ugyanazon a héjon belül. Valós telepítéseknél (pl. alagútvilágítás éjjel-nappali működéssel) ez a válaszfal megakadályozza a katasztrofális rövidzárlatokat, ha az egyes vezetékek szigetelése elkopik a vibráció ellen, ezt a hibaüzemet gyakran figyelmen kívül hagyják az általános kör alakú csatlakozók.

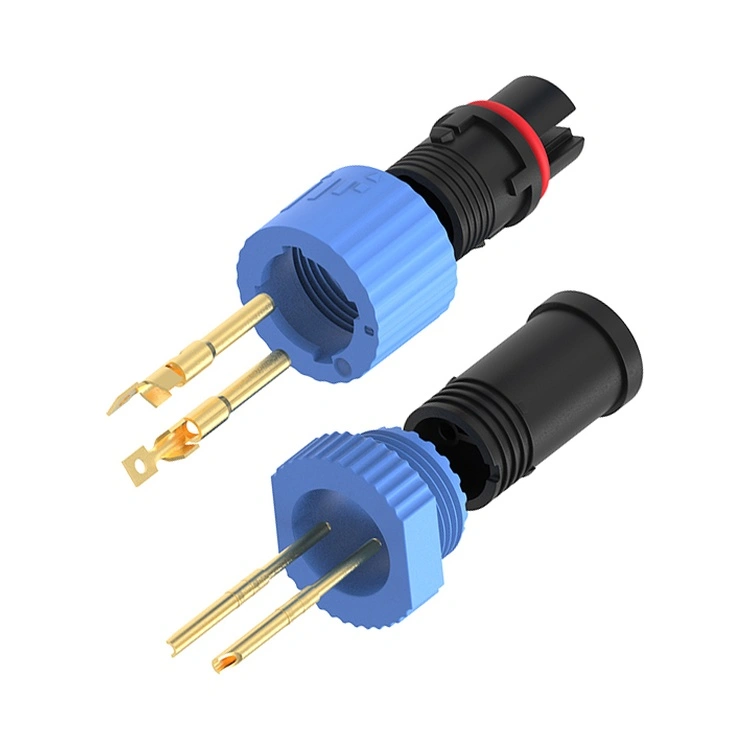

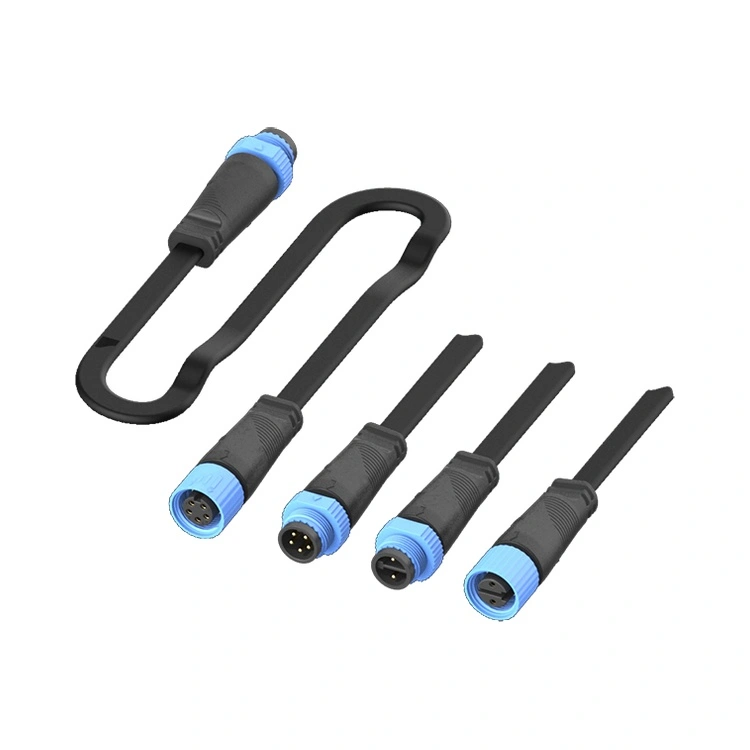

A Reunion ezt a sorozatot vertikálisan integrált eljárással gyártja: precíziós PA66 fröccsöntés, rézötvözet érintkezők automatikus aranyozása és tételenként 100%-os elektromos tesztelés. Elérhető 2-, 3-, 4- és 5-tűs elrendezésben, a M15 sorozatú vízálló csatlakozó támogatja mind az állandó áramú, mind az állandó feszültségű LED-meghajtókat, menetes rögzítőanyával, amely megőrzi a nyomaték integritását szél által indukált rezonancia és napi hőciklus esetén.
| Funkció | Tervezett előny az Ön projektje számára |
| IP67/IP68 párosított tömítés | Ellenáll az ideiglenes elárasztásoknak (IP67) és a folyamatos bemerítésnek 1,5 méterig (IP68) – szakaszos vízbejutási tesztekkel igazolva |
| Kompakt 15 mm-es típuskialakítás | Belefér a karcsú LED-es lámpatestekbe és oszlopra szerelt kijelzőkbe, ahol minden milliméter számít; csökkenti a szerelvények szélterhelését. |
| Többmagos belső partíciók | A biztonság mindenekelőtt: A tápáramkörök fizikai szétválasztása (250V/10A) megakadályozza, hogy a szigetelés ívelését okozza. |
| PA66 Ház | Túléli a fémházakat tengerparti vagy vegyileg agresszív környezetben. |
| Aranyozott érintkezők | ≤3 mΩ érintkezési ellenállást tart fenn 500+ párosítási cikluson keresztül |
| Magok | 2,3,4,5 tűk opcionális |
| Paraméter | 2 tűs | 3 tűs | 4 tűs | 5 tűs |
| Névleges feszültség | 250V | 250V | 125V | 125V |
| Jelenlegi értékelés (tűnként) | 10A | 10A | 10A | 10A |
| Vezeték tartomány | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Dielektromos ellenállású feszültség | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| Szigetelési ellenállás | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Üzemi hőmérséklet:-40°C ~ +105°C
Védelem:IP67 / IP68 (párosított állapotban, a mellékelt O-gyűrűvel ellenőrizve)
Ház:PA66
Érintkezés:Aranyozott rézötvözet
Érintkezési ellenállás:≤3mΩ
Párzási tartósság:≥500-szor
Gyúlékonyság:UL 94 V-0
Megfelelés:RoHS, REACH
| Vonatkozás | Reunion M15 sorozat | Prémium EU/USA márkák | Olcsó alternatívák |
| Egységár | Versenyképes mennyiségben (kérjen többszintű árat) | 2-3x magasabb | Olcsóbb előre, de rejtett hibaköltségek |
| Belső biztonsági válaszfalak | Igen – szabvány az összes tűnél | Ritkán kínálják | Mindig hiányzik |
| Ház anyaga | PA66 | PA vagy cink-ötvözet | Újrahasznosított/ismeretlen minőség – 2 év alatt törékennyé válik |
| Érintkező bevonat | Arany vakolás | Arany vagy ezüst (0,1–0,2 µm) | Ón vagy nincs bevonat |
| Hőmérséklet tartomány | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Nyomon követhetőség | ERP-kódolt a gyanta tételtől a végső összeszerelésig | Igen | Egyik sem |
| Átfutási idő | 12-15 nap | 6-8 hét | Kiszámíthatatlan (30-60 nap) |
| Testreszabás MOQ | 100 db (kábelszerelvényekhez) | 500+ db | Nem kínált |
| Mérnöki támogatás | 24 órás válaszadás, 10 házon belüli mérnök | A lépcsőzetes támogatás miatt lassabb | Nincs műszaki háttér |
A reunioni gyártóüzem (ISO 9001, 14001 és 13485 tanúsítvánnyal rendelkezik) szigorú statisztikai folyamatellenőrzés alatt működik. Minden gyártási tétel a M15 sorozatú vízálló csatlakozó tartalmazza:
Nyersanyag
Folyamat közbeni fröccsöntési adatok (nyomás, hőmérséklet, ciklusidő)
100%-os elektromos tesztelés (Hi-pot, szigetelési ellenállás és érintkezési ellenállás)
IP67 merülési tesztjelentések (véletlen minta minden tételből – a fényképek és videók megmaradnak)
A M15 sorozatú vízálló csatlakozó nem egy általános automatizálási csatlakozó, amelyet világításra használnak újra. Három valódi hiányosságot orvosol:
Jelenlegi kapacitás: Az M12/M8 általában 4A max. M15 szállít10A tűnként– elengedhetetlen a 100 W+ LED-modulokhoz.
Biztonsági válaszfalak: A belső akadályok azkötelező SELV (Safety Extra Low Voltage) rendszerekhez, ahol a táp- és vezérlővezetékek együtt léteznek. Nélkülük egy kósza vezeték 250 V-ot rövidre zárhat a jelvezetékkel, ami tönkreteheti a vezetőket.
Tartósság: Az M15 UV stabilizátorokkal ellátott PA66 háza megakadályozza a nap által okozott repedést – ez egy ismert hibamód a kültéri oszlopra szerelhető szabványos M12 nejlonkeverékeknél.
Három mérnöki ok:
Hőtágulási egyezés: A PA66 kitágul/összehúzódik a kábelköpennyel és a LED-házzal, csökkentve a tömítés nyírófeszültségét -40°C~+105°C kilengések során.
Galvanikus korrózió elkerülése: Partmenti vagy jégmentesítő sós környezetben a fémcsatlakozók még bevonattal is réskorróziót szenvednek. A PA66 ezt teljesen kiküszöböli.
Súlycsökkentéson: 40%-kal könnyebb, mint az ezzel egyenértékű fémhéjak – kritikus a konzolos lámpatest karokhoz szélterhelés mellett.
A kifejezetten fém árnyékolást igénylő projektekhez (pl. EMI-érzékeny orvosi világítás) a Reunion alternatív sorozatokat kínál – de a kültéri LED-alkalmazások 95%-ánál a PA66 felülmúlja a fémet a teljes birtoklási költség tekintetében.
Párosítási nyomaték:Kézzel húzza meg az O-gyűrű illeszkedéséig, majd alkalmazza0,4-0,6 Nm nyomatékkulccsal. Soha ne lépje túl a 0,8 Nm-t (a túlnyomás eltorzítja az O-gyűrűt).
O-gyűrű ellenőrzése:Cserélje ki az előre telepített NBR O-gyűrűt minden alkalommal24 hónap olyan berendezésekhez, amelyek napi hőciklusa >30°C delta.
Kábel bemenet:Fenntartani a5× kábelátmérő hajlítási sugár a feszültségmentesítőnél, hogy elkerülje a mikroréseket a vezeték szigetelése körül.
Tájolás: Mindig lefelé vezesse a kábelt, hogy elkerülje a víz felgyülemlését a hátoldalon.

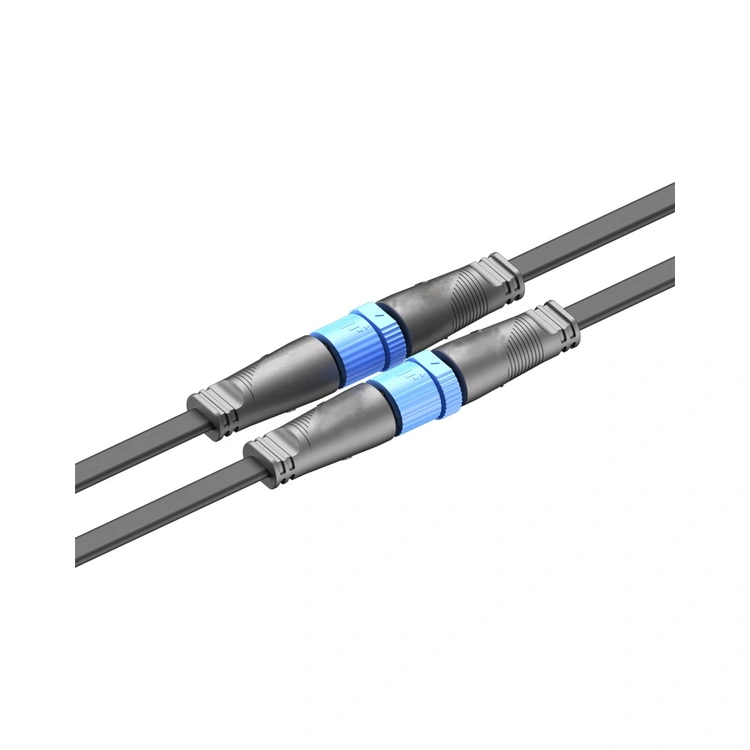

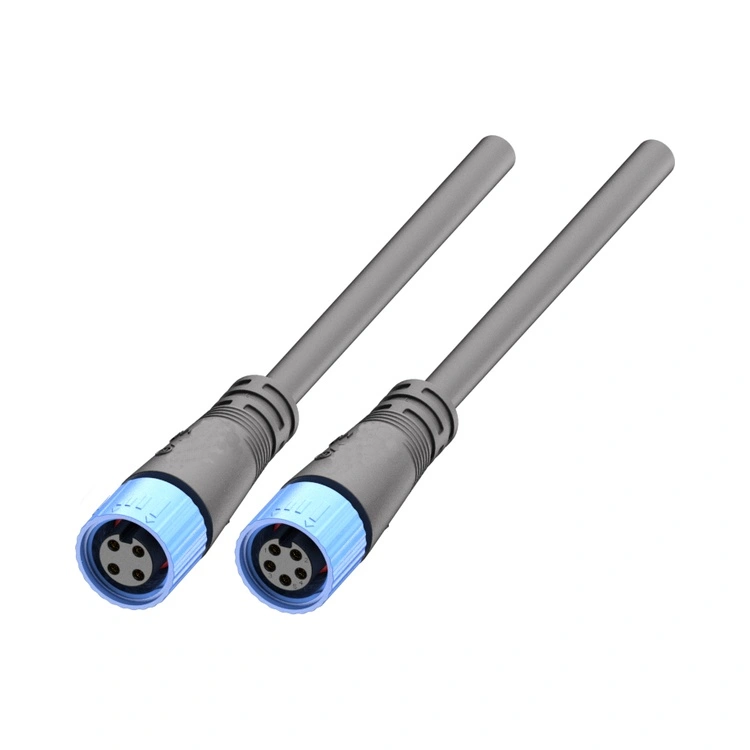

A Reunion gyárilag összeszerelt kábelkötegeket szállít előre nyomatékos csatlakozókkal – ezzel kiküszöbölve a helyszíni telepítés változékonyságát a kritikus infrastrukturális projekteknél.
