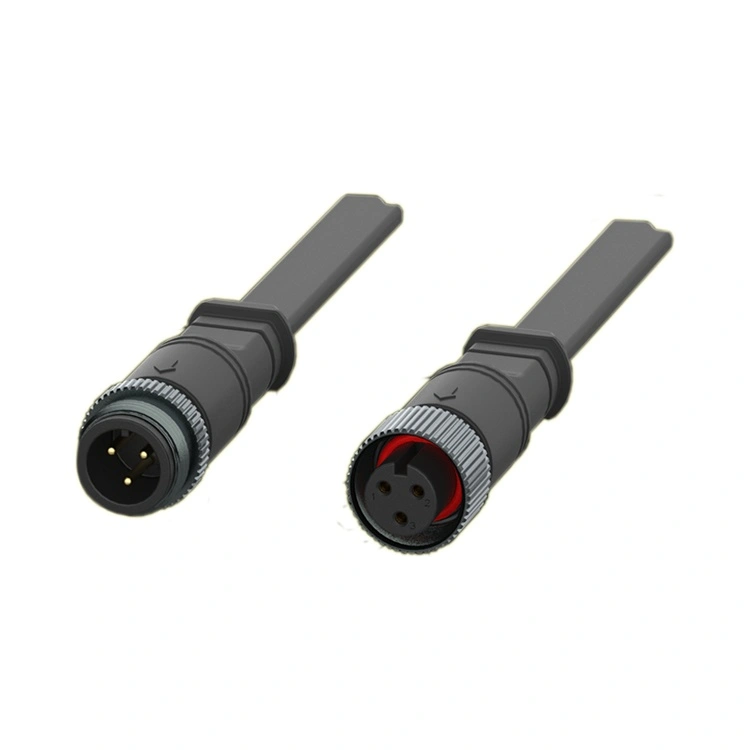

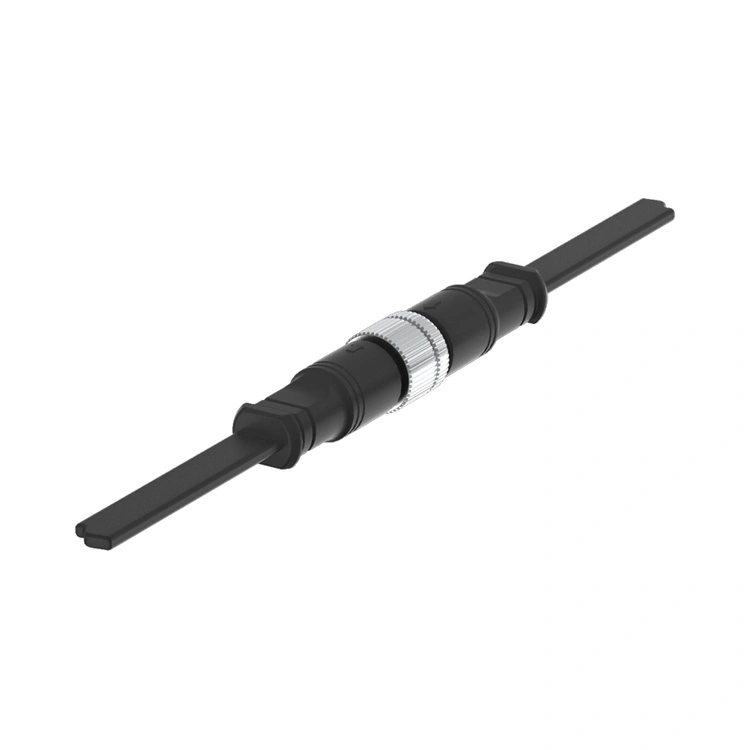

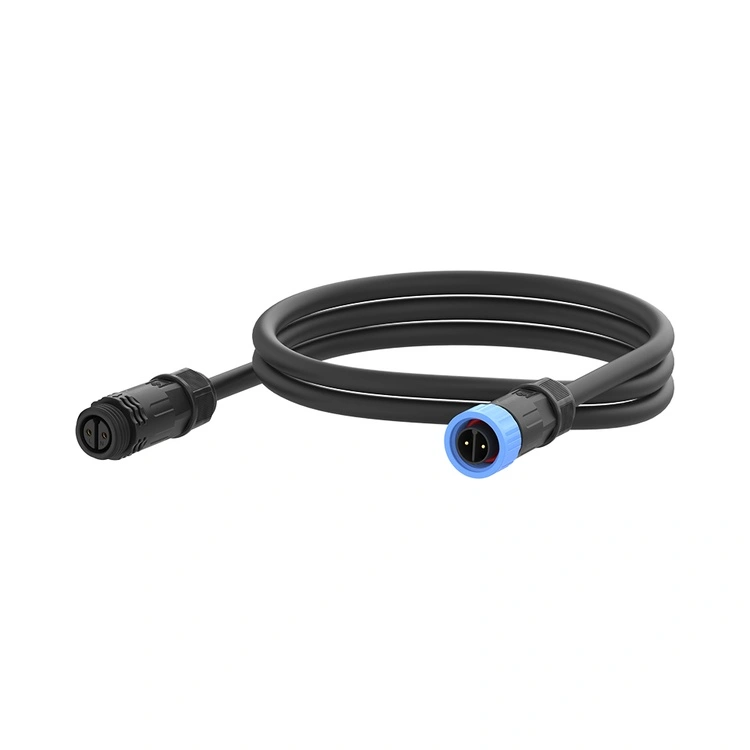

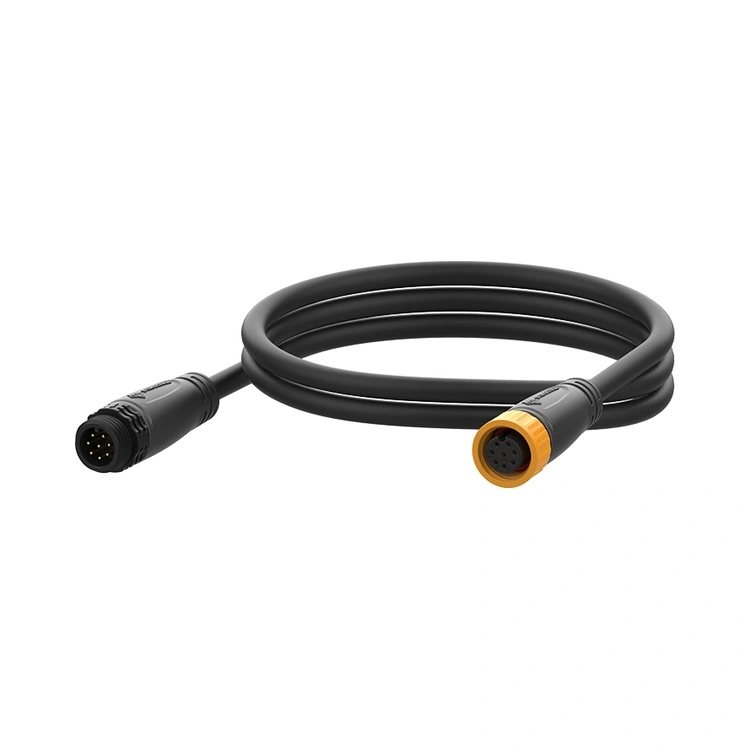

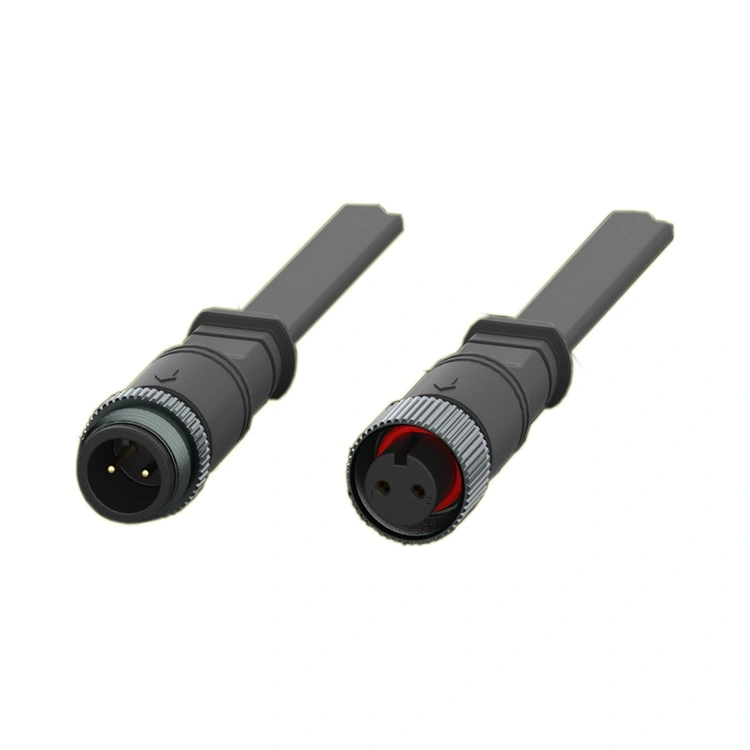

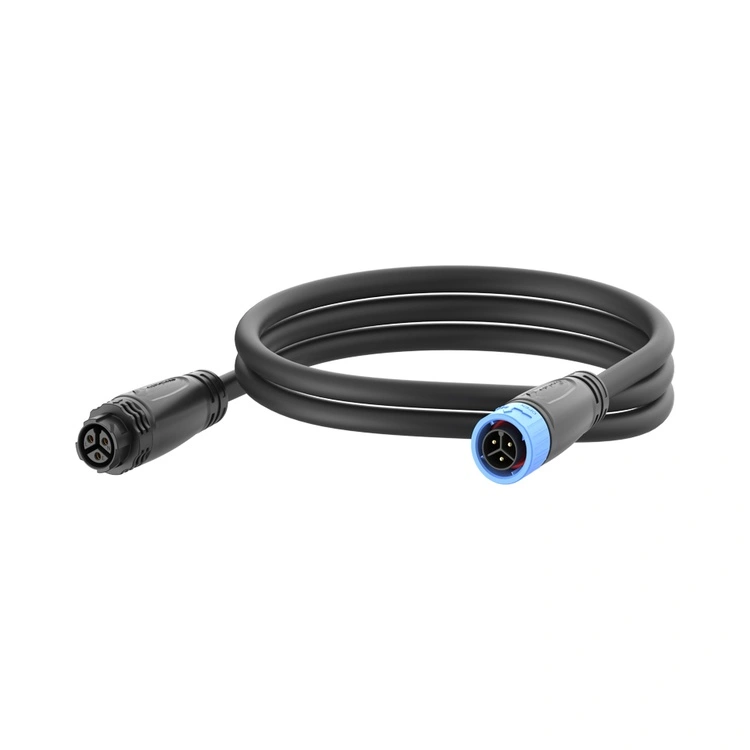

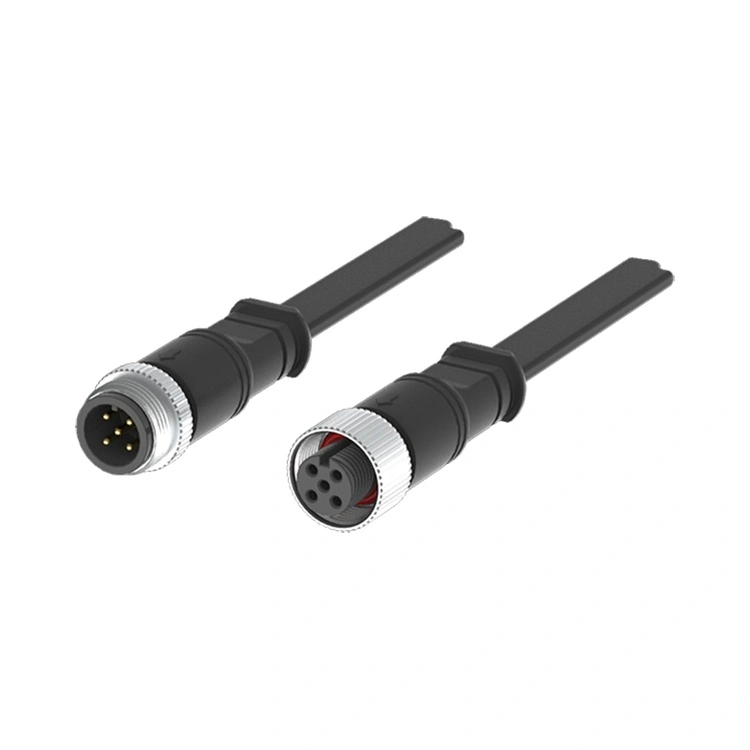

Az M16 Series LED Light Connector a Reunion speciális összekapcsolója az intelligens LED világítási rendszerekhez – a fényerő-szabályozással rendelkező utcai lámpáktól a színváltoztató képességekkel rendelkező építészeti világításig. Ez a menetes kör alakú csatlakozó egy robusztus 16 mm-es interfészt és IP67/IP68 tömítést ötvöz, így alkalmas kültéri telepítésekhez, ahol mind a tápellátás, mind a jel integritása elengedhetetlen.
A 2-8 tűs konfigurációkban kapható, beleértve a kulcshibrid 2+4 tűs változatot (2 tápérintkező + 4 jeltűs), az M16 sorozat támogatja a nagyáramú tápellátást (15A-ig) és az alacsony feszültségű vezérlőjeleket (DALI, DMX, 0-10V fényerőszabályzó vagy RS-485) egyetlen kompakt csatlakozón belül.
A ház magas hőmérsékletű hőre lágyuló műanyagból készült, kiváló időjárásállósággal, míg az érintkezők sárgarézből készültek, szelektív aranyozással, hogy alacsony és stabil érintkezési ellenállást biztosítsanak. A Reunion az M16 sorozatot vertikálisan integrált eljárással gyártja – a precíziós megmunkálástól és fröccsöntéstől az automatizált összeszerelésig és a 100%-os elektromos tesztelésig.
A panelre szerelhető és kábelre szerelhető változatban is kapható forrasztott vagy PCB végződésekkel, az M16 sorozat a különféle lámpatest-kialakításokhoz igazodik. Az intelligens városokhoz, alagutakhoz vagy sportstadionokhoz csatlakoztatott világítási rendszereket tervező mérnökök számára ez a csatlakozó megbízható, időjárásálló összeköttetést biztosít, amely csökkenti a kábelek számát és leegyszerűsíti a telepítést.
| Funkció | Haszon |
| IP67/IP68 Környezetvédelmi tömítés | Ellenáll a pornak, az esőnek és az ideiglenes bemerítésnek – megbízható kültéri utcai lámpákhoz, alagútvilágításhoz és sportstadionokhoz. |
| Hibrid 2+4 tűs konfiguráció | Egy csatlakozóban 2 tápérintkezőt (10A) és 4 jeltűt (3A) egyesít – csökkenti a kábelek számát és leegyszerűsíti a lámpatest bekötését. |
| Teljesítmény 15A-ig | Kezeli a nagy teljesítményű LED-terheléseket – alkalmas utcai lámpákhoz, reflektorokhoz és stadionvilágításhoz. |
| Jelbarát kialakítás | A külön táp- és jelérintkezők megakadályozzák az interferenciát |
| Menetes reteszelő mechanizmus | Rezgésálló párosítás – megakadályozza a széltől, a közlekedési vibrációtól és a termikus kerékpározástól való kilazulást. |
| Aranyozott sárgaréz érintkezők | Alacsony érintkezési ellenállás (≤3 mΩ) és korrózióvédelem – állandó LED-meghajtó és vezérlőjel teljesítményt biztosít. |
| -40°C - +105°C Működés | A széles hőmérsékleti tartomány lefedi a szélsőséges külső körülményeket – a sarkvidéki telektől a sivatagi nyarakig. |
| Több tűs opciók (2-8 tű) | Támogatja az egyszerű, csak áramellátású lámpatesteket és az összetett többcsatornás színváltó lámpatesteket. |
| Paraméter | 2 tűs | 3 tűs | 4 tűs | 5 tűs | 6 tűs | 7 tűs | 8 tűs | 2+4 tűs |
| Névleges feszültség | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Jelenlegi értékelés | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Huzalszakasz | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Üzemi hőmérséklet:-40°C ~ +105°C
Védelmi besorolás:IP67 / IP68 (párosítva)
Ház anyaga:Magas hőmérsékletű hőre lágyuló műanyag
Kapcsolattartó anyag:Aranyozott rézötvözet
Érintkezési ellenállás:≤3mΩ
Párzási ciklusok:≥500
Gyúlékonysági besorolás:UL 94 V-0
Minden anyag RoHS-kompatibilis
Intelligens utcai világítás– Központi fényerő-szabályozó és felügyeleti rendszerek DALI vagy 0-10V vezérléssel.
Alagút világítás– Nagy teljesítményű lámpatestek tompítással és hibajelentéssel.
Építészeti és homlokzati világítás– DMX vezérlést igénylő RGB és hangolható-fehér rendszerek.
Stadion- és sportvilágítás– Nagy teljesítményű reflektorok helyszíni tompítással és vezérléssel.
Ipari magastéri világítás– Raktári és gyári világítás mozgásérzékeléssel és nappali betakarítással.
Tengeri és tengeri világítás– Korrózióálló szerelvények hajókhoz és offshore platformokhoz.
Napenergiával működő világítás– Off-grid rendszerek akkumulátorkezeléssel és fényerőszabályozással.
A szingapúri szárazföldi közlekedési hatóság 25 000 utcai lámpát modernizált intelligens LED-es lámpatestekké, amelyek központi fényerő-szabályozással és DALI protokollon keresztüli hibajelentéssel rendelkeznek. A projekthez olyan csatlakozókra volt szükség, amelyek képesek voltak egyetlen kábelben szállítani a tápellátást és a DALI vezérlőjeleket – csökkentve a telepítés bonyolultságát és a kábelköltséget. A Reunion az M16 sorozatot 2+4 hibrid konfigurációval (2 tápérintkező a LED-meghajtóhoz, 4 jeltű a DALI-hoz), IP67 tömítéssel és előre összeszerelt PUR kábelköteggel szállította.Több mint 25 000 csatlakozót szállítottak a projekten keresztül. A szingapúri trópusi éghajlaton (magas páratartalom, heves esőzés) 2 éves működés után a projekt beszámolta csatlakozó meghibásodási aránya 0,01%. Az ügyfél a 2+4 hibrid kialakítást tette lehetővé az egykábeles telepítésnek, ami 35%-kal csökkenti a vezetékezési időt a korábbi különálló táp/jelrendszerekhez képest.
| Tanúsítvány | Hatály |
| ISO 9001:2015 | Minőségirányítás – tervezés, gyártás és értékesítés utáni szolgáltatás. |
| ISO 14001:2015 | Környezetgazdálkodás – ellenőrzött hulladékcsökkentés és fenntartható gyakorlatok. |
| ISO 13485:2016 | Orvosi eszközök minőségirányítása – a diagnosztikai vagy felügyeleti berendezésekben használt M16-ra vonatkozik. |
| UL elismert | Alkatrész szintű biztonsági tanúsítvány az észak-amerikai piacokra. |
| RoHS | Veszélyes anyagok korlátozása – megfelel az EU-irányelvnek. |
A Reunion M16 LED csatlakozó gyártósora szigorú folyamatszabályozás mellett működik. Az IP67 tömítést minden gyártási tételnél tényleges bemerítési teszttel ellenőrizzük. A vizsgálati jegyzőkönyveket, az anyagtanúsítványokat és az ellenőrzési jelentéseket minden egyes tételről megőrizzük, ami alátámasztja a minőségi auditokat és az ügyfelek dokumentációs követelményeit.
A 2+4 hibrid konfiguráció kifejezetten értékesintelligens LED világítási rendszerek ahol táp- és vezérlőjelekre is szükség van:
2 tápcsatlakozó nagy áramot (10A) szállít 250 V-on a LED-meghajtó számára.
4 jeladó érintkező kisfeszültségű vezérlőjeleket (pl. DALI, DMX, 0-10V-os fényerőszabályzás vagy RS-485 adatok) hordoznak.
A kettőt egy csatlakozóban kombinálva szükségtelenné válik a külön táp- és jelkábel – csökkentve a telepítési időt, a kábelköltséget és a panelterületet. Ez különösen értékes az intelligens utcai világításnál, ahol a lámpatestek gyakran távol helyezkednek el egymástól, és egyetlen hibrid kábel működtetése lényegesen költséghatékonyabb, mint a külön táp- és vezérlőkábelek működtetése.
Igen – a 2+4 hibrid konfiguráció ezt biztosítja4 független jelérintkező, amely lehetővé teszi több protokoll szállítását ugyanazon a csatlakozón. Például:
DALI 2 vezeték szükséges (adat + föld).
DMX(RS-485) 3 vezetéket igényel (adat+, adat-, föld).
0-10V tompítás 2 vezeték szükséges (dim + föld).
4 jel érintkezővel támogathatja a DALI-t (2 érintkező) + egy további vezérlőcsatorna, vagy egy teljes DMX megvalósítást (3 tű) + egy tartalék. Több jelvonalat igénylő alkalmazásokhoz (pl. hangolható fehér + RGB színvezérlés) az 5-, 6- vagy 8-tűs konfigurációk használatát javasoljuk. Mérnöki csapatunk segíthet kiválasztani az optimális pin-konfigurációt az adott protokollkövetelményekhez.
Az IP67/IP68 tömítés eléréséhez és fenntartásához kültéri LED-es telepítéseknél a Reunion a következőket ajánlja:
Párosító nyomaték– Kézzel húzza meg a tengelykapcsoló anyát, amíg az O-gyűrű hozzá nem ér a panel felületéhez, majd húzzon meg további nyomatékot.0,6-0,8 Nmnyomatékkulcs segítségével. Ne lépje túl az 1,0 Nm-t.
O-gyűrű ellenőrzése– Cserélje ki az O-gyűrűt, ha deformáció, repedés vagy keményedés látható.
Csere ütemezése– Kültéri LED-es telepítéseknél (napi hőciklus, UV-sugárzás, eső) 2-3 évente cserélje ki az O-gyűrűket a megelőző karbantartás részeként.
Kábel hajlítási sugár– Tartson be egy minimális hajlítási sugarat5× kábelátmérő a csatlakozó bemeneténél, hogy elkerüljük a kábeltömítés feszültségét.
Kábel tájolása– Kültéri telepítés esetén a kábelkimenetet lefelé fordítsa, hogy megakadályozza a víz felgyülemlését a tömítési felület közelében.
Tisztítás– Tisztítsa meg a csatlakozók külsejét enyhe tisztítószerrel és vízzel, mielőtt újra csatlakoztatná, hogy elkerülje a szennyeződések megsértését a tömítésen.
