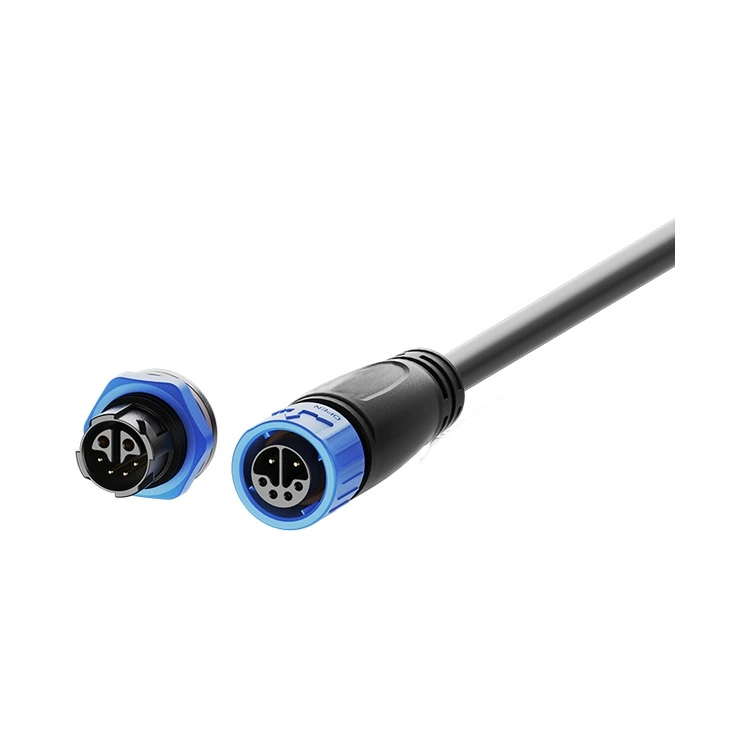

Az M16 sorozatú vízálló csatlakozó a Reunion középkategóriás ipari összekötője, amelyet arra terveztek, hogy áthidalja a szakadékot a kompakt M12 csatlakozók és a nagyobb M20/M25 tápcsatlakozók között. Az IP67/IP68 tömítési szabvány szerint tanúsított menetes, kör alakú csatlakozó robusztus, 16 mm-es interfészt ötvöz a környezetvédelemmel, amely alkalmas mosási környezetekhez, kültéri telepítésekhez és mérsékelt energiaigényű ipari berendezésekhez.

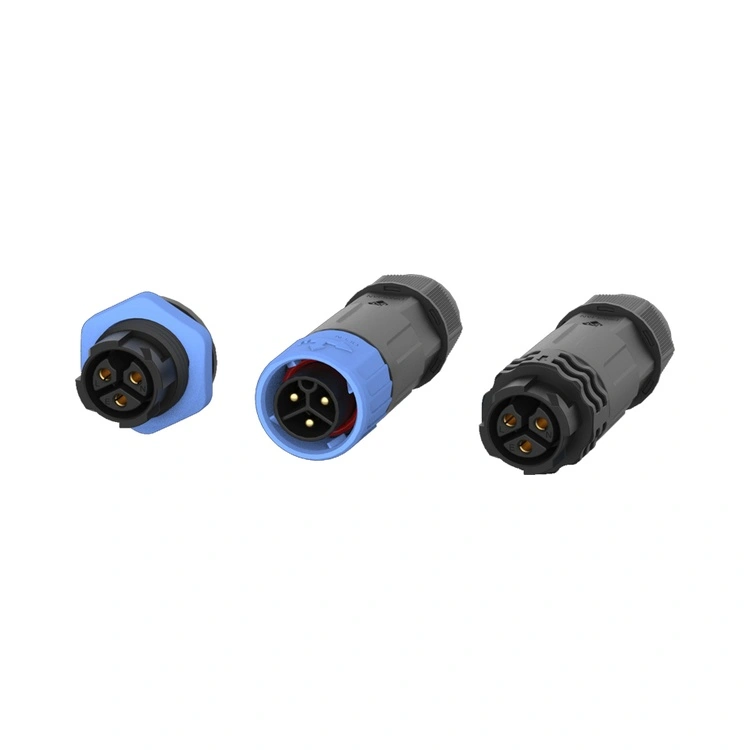

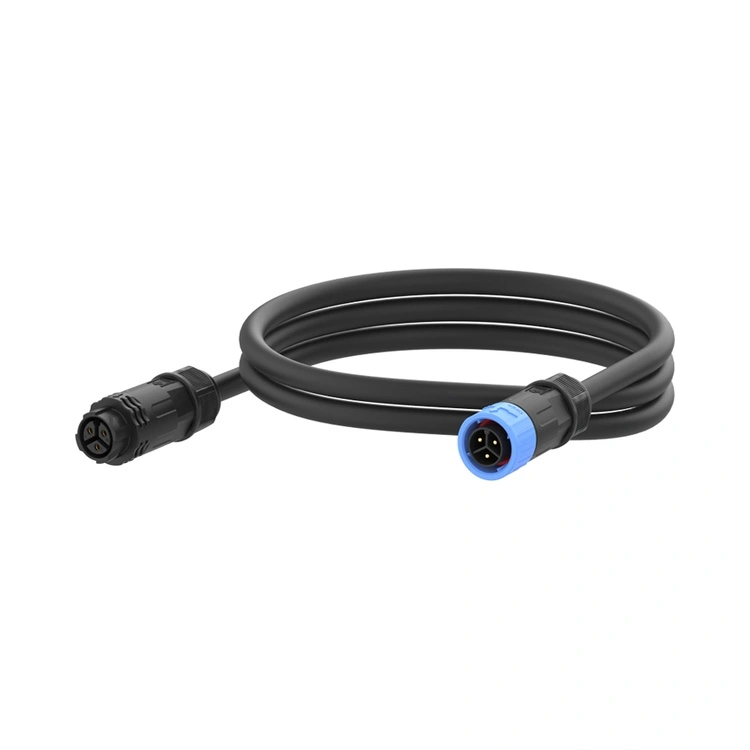

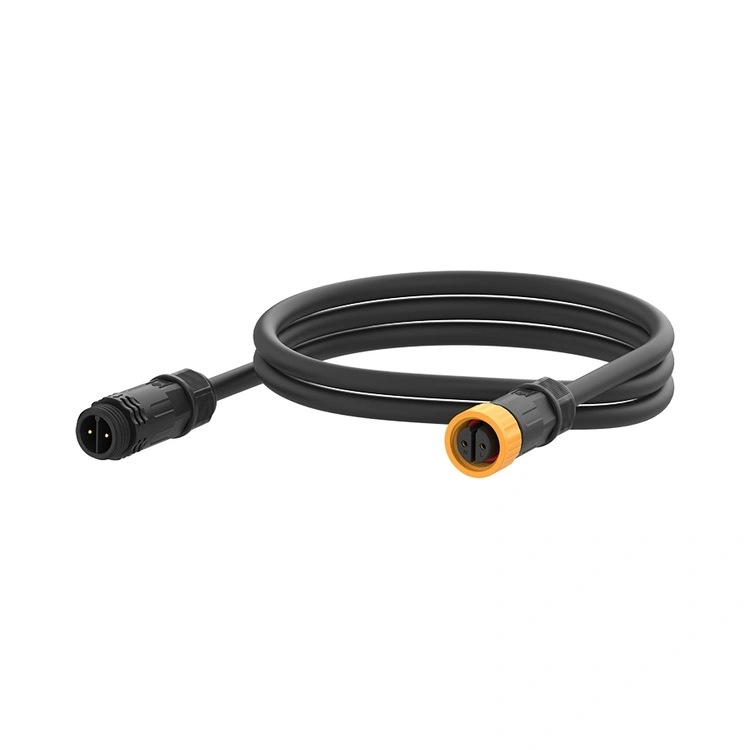

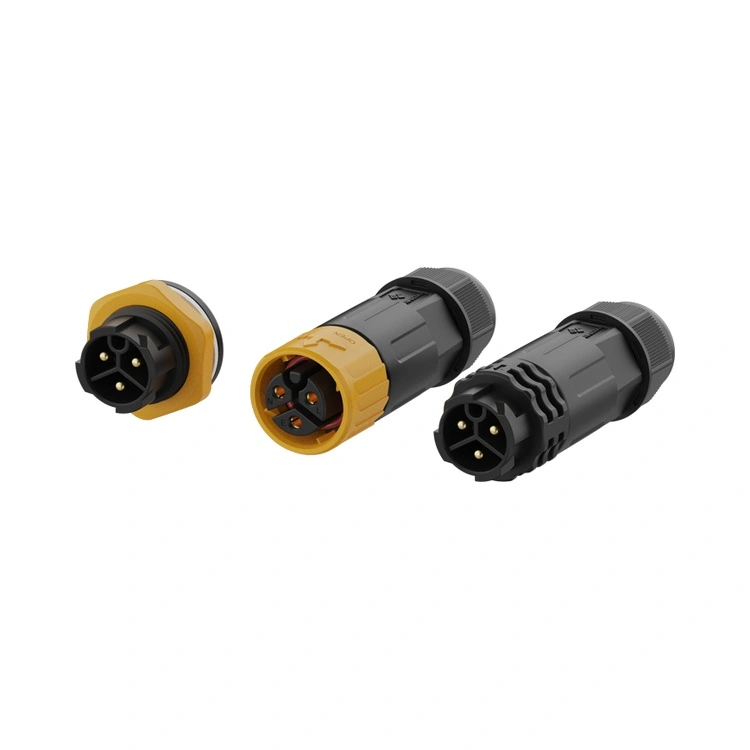

Az érintkezők sárgarézből vannak megmunkálva, szelektív aranyozással, így alacsony és sable érintkezési ellenállást tartanak fenn több száz párosítási cikluson keresztül. A Reunion az M16 sorozatot vertikálisan integrált eljárással gyártja – a precíziós megmunkálástól az automatizált összeszerelésig és a 100%-os elektromos tesztelésig. A panelre szerelhető és kábelre szerelhető változatban is kapható, forrasztott vagy nyomtatott áramköri csatlakozókkal, az M16 sorozat a különféle berendezésekhez igazodik. Azoknak a mérnököknek, akiknek olyan csatlakozóra van szükségük, amely nagyobb áramkapacitást kínál, mint az M12, de még mindig kompakt kialakítású, ez a csatlakozó megbízható, zárt összekapcsolási megoldást kínál.
| Funkció | Haszon |
| IP67/IP68 Környezetvédelmi tömítés | Ellenáll a pornak, az ideiglenes bemerítésnek és a hosszan tartó bemerítésnek – megbízható mosogatáshoz, kültéri és tengeri telepítésekhez. |
| 2-8 tűs konfigurációk | Támogatja az egyszerű tápcsatlakozásokat, a többjeles és a hibrid teljesítményjel-alkalmazásokat. |
| Hibrid 2+4 tűs opció | Egyesíti a tápellátást (2 érintkező, 10 A) és a jelet (4 tűs, 3 A) egyetlen csatlakozóban – csökkenti a kábelek számát és a panel helyet. |
| Névleges áramerősség 15A-ig | Mérsékelt teljesítményterheléssel bír – alkalmas motorokhoz, működtetőkhöz és LED-világításhoz. |
| Menetes reteszelő mechanizmus | Rezgésálló párosítás – megakadályozza a lazulást a gép mozgásából és a hőciklusból. |
| Aranyozott sárgaréz érintkezők | Alacsony érintkezési ellenállás (≤3 mΩ) és korrózióvédelem – megőrzi a teljesítményt párás környezetben. |
| Magas hőmérsékletű PA66 ház | -40°C és +105°C közötti üzemelés – az ipari és kültéri szélsőséges hőmérsékletekre vonatkozik. |
| Paraméter | 2 tűs | 3 tűs | 4 tűs | 5 tűs | 6 tűs | 7 tűs | 8 tűs | 2+4 tűs |
| Névleges feszültség | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Jelenlegi értékelés | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Huzalszakasz | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Üzemi hőmérséklet: -40°C ~ +105°C
Védettség: IP67 / IP68 (párosítva)
Ház anyaga: Magas hőmérsékletű hőre lágyuló műanyag
Érintkező anyaga: Aranyozott rézötvözet
Érintkezési ellenállás: ≤3mΩ
Párzási ciklusok: ≥500
Gyúlékonysági besorolás: UL 94 V-0
Minden anyag RoHS-kompatibilis
| Vonatkozás | Reunion M16 sorozat | Prémium európai M16 márkák | Olcsó márka nélküli M16 |
| Ár | Mennyiségbarát árképzés | 3-4× magasabb | Olcsóbb előre |
| Tömítési minősítés | IP67/IP68 – szabvány | IP67 tipikus | Ellenőrizetlen követelések |
| Jelenlegi értékelés | 15A-ig | 15A-ig jellemző | Változó |
| Pin opciók | 2-8 tűs plusz hibrid 2+4 tűs | Korlátozott hatótávolság | Hiányos kiválasztás |
| 100% elektromos tesztelés | Minden egység | Minta alapú | Véletlen vagy semmi |
| Nyomon követhetőség | Az ERP nyomon követhető a gyantától a kész csatlakozóig | Igen | Egyik sem |
| Átfutási idő | 10-17 nap | 4-8 hét | Kiszámíthatatlan |
| Testreszabás MOQ | Alacsony (100 db) | Magas (500+) | Nem kínált |
| Műszaki támogatás | 24 órás válasz a 10 fős mérnöki csapattól | Jó, de lassabb | Korlátozott |
| ISO tanúsítványok | 9001, 14001, 13485 | Általában 9001 | Általában egyik sem |
| Tanúsítvány | Hatály |
| ISO 9001:2015 | Minőségirányítás – tervezés, gyártás és értékesítés utáni szolgáltatás. |
| ISO 14001:2015 | Környezetgazdálkodás – ellenőrzött hulladékcsökkentés és fenntartható gyakorlatok. |
| ISO 13485:2016 | Orvosi eszközök minőségirányítása – a diagnosztikai vagy felügyeleti berendezésekben használt M16-ra vonatkozik. |
| UL elismert | Alkatrész szintű biztonsági tanúsítvány az észak-amerikai piacokra. |
| RoHS | Veszélyes anyagok korlátozása – megfelel az EU-irányelvnek. |
A Reunion M16 gyártósora szigorú folyamatellenőrzés mellett működik. Az IP67/IP68 tömítést minden gyártási tételnél tényleges bemerítési teszttel ellenőrizzük. A vizsgálati jegyzőkönyveket, az anyagtanúsítványokat és az ellenőrzési jelentéseket minden egyes tételről megőrizzük, ami alátámasztja a minőségi auditokat és az ügyfelek dokumentációs követelményeit.
A 2+4 hibrid konfiguráció két tápérintkezőt (10A, 250V névleges) és négy jelérintkezőt (3A, 50V névleges) kombinál egyetlen csatlakozóházban. Ez a kialakítás jelentős előnyöket kínál:
Csökkenti a kábelek számát – Ahelyett, hogy külön táp- és jelkábeleket vezetne, egy kábel mindkettőt hordozza.
Panelterületet takarít meg – Egy panelkivágás kettőt helyettesít.
Leegyszerűsíti a telepítést – kettő helyett egy csatlakozót kell csatlakoztatni.
A tipikus alkalmazások közé tartoznak a motoros hajtások (teljesítmény + jeladó visszacsatolása), a LED-es lámpatestek (teljesítmény + DALI vezérlés), valamint az áramot és adatot is igénylő ipari érzékelők. Ha a készüléke >4A áramot igényel, és alacsony feszültségű jeleket is továbbít, gyakran a 2+4 hibrid a leghatékonyabb megoldás.
Mindkét besorolás ugyanazon a csatlakozó kialakításon érhető el, de a gyakorlati különbség a következő:
IP67 – Átmeneti bemerülés ellen védett (1 m 30 percig). Alkalmas a legtöbb kültéri és mosási alkalmazáshoz.
IP68 – Folyamatos bemerítés ellen védett (a vevő által meghatározott mélység és időtartam). Alkalmas tengeri, víz alatti érzékelők és árvízveszélyes telepítésekhez.
A Reunion szabvány M16 IP67 besorolású. Az IP68 szabványhoz továbbfejlesztett O-gyűrű anyagokat és opcionális ráöntést használunk. Adja meg a várható merülési mélységet és időtartamot (pl. "IP68, 2 m 24 órán keresztül"), és mérnöki csapatunk megerősíti az alkalmasságot.
Az IP67 tömítés elérése és fenntartása érdekében a Reunion a következőket ajánlja:
Illesztési nyomaték – Kézzel húzza meg a csatlakozó anyát, amíg az O-gyűrű hozzá nem ér a panel felületéhez, majd nyomatékkulccsal alkalmazzon további 0,6–0,8 Nm nyomatékot. Ne lépje túl az 1,0 Nm-t.
O-gyűrű ellenőrzése – Cserélje ki az O-gyűrűt, ha deformáció, repedés vagy keményedés látható.
Csere ütemezése – Évente a napi mosási alkalmazásokhoz; 2-3 évente standard ipari környezetben.
Kábel hajlítási sugár – A csatlakozó bemeneténél legalább 5-szörös kábelátmérőt kell tartani.
Tájolás – Kültéri/mosási alkalmazásokhoz a kábelkimenetet lefelé fordítsa.
