A külső héj nagy teljesítményű hőre lágyuló anyagból készült, és tűzállósága UL 94-V0. Ellenáll a sópermetes korróziónak, megfelel a kültéri LED-kijelzők és LED-világítóberendezések vízálló követelményeinek, valamint a kemény munkakörülményeknek, például az ipari LED-kijelzők savas erózióállóságának.

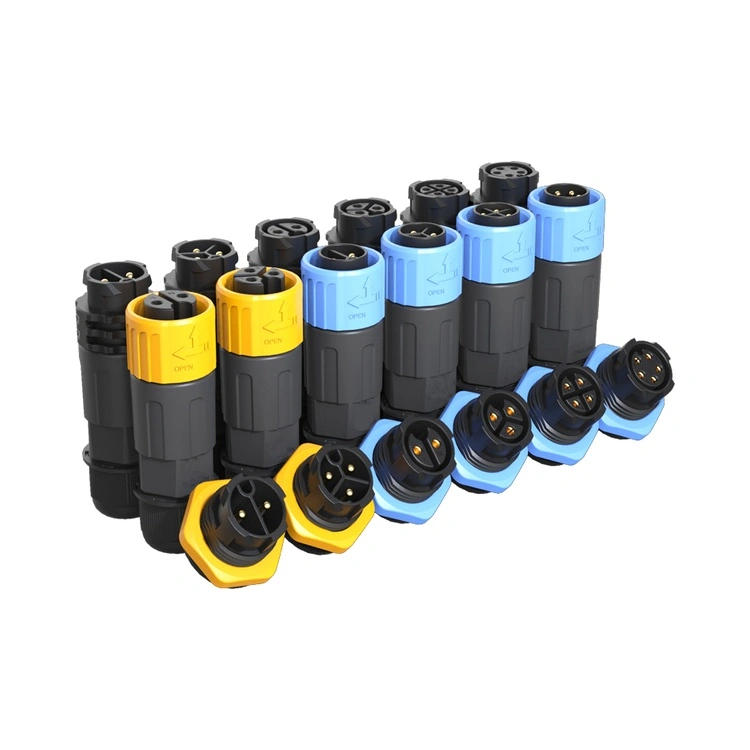

Egylyukú módszerrel van beépítve, ami stabil és hibátlan. Menetes reteszelő szerkezettel rendelkezik, és még vibráló környezetben is stabil kapcsolatot tud fenntartani. 2, 3, 4, 5, 6, 7, 8, 9 érintkező választható, és a testreszabás is támogatott.
| Paraméter | Reunion M20 szállított érték | Miért számít ez a gyakorlatban? |
| Érintkezési ellenállás (kezdeti) | ≤3,0 mΩ | Alacsonyabb az iparági átlagnál, csökkentve az I²R hőtermelést |
| Párosítási ciklusok stabil tömítéssel | ≥500 ciklus (ellenőrzött, nem csak minősített) | A kötegelt vizsgálati jegyzőkönyveink azt mutatják, hogy a tömítés sértetlensége 500 cikluson keresztül megmarad – ez kritikus a nehéz karbantartást igénylő berendezések esetében. |
| IP67 vízálló | Minden adag: 1 m mélység × 30 perc merítés | Vizsgálati jelentéseket lehet adni.. |
| Rezgésállóság | 10-500 Hz, 2g (IEC 60068-2-6) | A motor és a szivattyú valós működését szimulálja – nulla tranziens leválasztással. |
| Paraméter | 2 tűs | 3 tűs | 4 tűs | 5 tűs | 6 tűs | 7 tűs | 8 tűs | 9 tűs |
| Névleges feszültség | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Jelenlegi értékelés | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Huzalszakasz (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Szigetelő anyaga: Magas hőmérsékletű hőre lágyuló műanyag (UL 94 V-0, )
2) Érintkező alapanyag: sárgaréz (CuZn39Pb3) aranyozott bevonattal – sópermet teszt ≥48 óra
3) Tömítőanyag: szilikon O-gyűrű
4) Működési hőmérséklet: -40°C ~ +105°C
5) Gyúlékonyság és megfelelőség: UL 94 V-0, RoHS, REACH SVHC nem észlelhető
6) Lezárási lehetőségek: Forrasztópohár, mártogatós forrasztó (PCB rögzítés)
| Összehasonlítási dimenzió | Reunion M20 sorozat | Prémium európai M20 márka | Olcsó márka nélküli M20 |
| Egységár (MOQ 100 db) | Versenyképes, mennyiségi szinten | 3,5× – 4× magasabb | Alsó elöl |
| Ellenőrzött folyamatos áram | 20A (tűnként, dokumentált) | Tipikusan 25A (finom betűs leértékelés) | Felfújt, nincs teszt bizonyíték |
| IP67 vízálló | A gyártási tételek 100%-a | Batch-teszt (de nem tételenként dokumentált) | Semmi vagy hamis állítás |
| Elektromos tesztelés (Hi-pot és IR) | 100% minden egység – a tesztadatok naplózva | Mintaalapú (AQL 1.0) | Véletlenszerű vagy kihagyott |
| Teljes nyomon követhetőség (gyanta → kész csatlakozó) | ERP nyomon követett, 24 órán belül visszakereshető | Igen, de lassabban reagál | Egyik sem |
| Átfutási idő (normál mennyiség) | 15-17 munkanap | 6-10 hét | Kiszámíthatatlan (2-20 hét) |
| Testreszabás MOQ (kábelhossz, szín, jelölés) | 100 db – rugalmas | 500+ db, magas mérnöki díjak | Nem kínálnak, vagy nincs minőségellenőrzés |
| Tanúsítványok | ISO 9001, 14001, 13485 | Általában csak ISO 9001 | Általában egyik sem |
Az IP67/IP68 besorolású tömítés eléréséhez a tényleges helyszíni telepítés során kövesse az alábbi ellenőrzött eljárásokat:
| Lépés | Akció | Kritikus érték / Ellenőrzőpont |
| 1 | Kézzel húzza meg a csatlakozó anyát, amíg az O-gyűrű hozzá nem ér a panel felületéhez. | A vizuális kapcsolat megerősítése. |
| 2 | Alkalmazza a végső nyomatékot kalibrált villáskulccsal. | 1,0–1,2 Nm (NE lépje túl az 1,5 Nm-t – a túlnyomaték eltorzítja az O-gyűrűt és növeli a beillesztési erőt). |
| 3 | Ellenőrizze a kábel hajlítási sugarát a bemenetnél. | ≥ 5× kábel külső átmérője – az éles hajlítások meghúzzák az érintkezőket, és veszélyeztetik a hátsó tömítést. |
| 4 | Külső tájolás | A kábel kilépése lefelé – megakadályozza a víz felgyülemlését a csatlakozóanya felületén. |
| 5 | Az O-gyűrű ellenőrzési gyakorisága | Évente napi mosogató/élelmiszer-feldolgozó környezetekhez; 2-3 évente normál beltéri/kültéri ipari felhasználás esetén. |
| Tanúsítvány / Protokoll | Hatály és bizonyíték minden megrendeléshez |
| ISO 9001:2015 | Teljes QMS – tervezés, gyártás, értékesítés utáni értékesítés. Az ellenőrzési jelentések az NDA-nál érhetők el. |
| ISO 14001:2015 | Környezetgazdálkodás – a hulladékcsökkentés és a RoHS/REACH megfelelőség dokumentálva. |
| ISO 13485:2016 | Használható orvosi berendezésekre (diagnosztikai/monitoring) – szigorú változásellenőrzés és nyomon követhetőség. |
| UL elismerés | Alkatrész szintű biztonság Észak-Amerikában – UL jelölés minden házon. |
Nyomaték: 1,0 – 1,2 Nm (végső meghúzás kézi rögzítés után).
0,8 Nm alatt: Az O-gyűrű összenyomása nem elegendő – az IP67 IP54-re csökken (porvédett, de nem vízálló). Laboratóriumi vizsgálataink során 0,5 m mélységben 2 órán belül víz behatolását tapasztaltuk.
1,5 Nm felett: A fluor-szilikon O-gyűrű benyomódik a menethézagba, ami tartós deformációt és megnövekedett illeszkedési erőt okoz. A tömítés kezdetben megfelelhet az IP67 szabványnak, de a hőciklus (tágulás/összehúzódás) után meghibásodik.
Javaslat: Használjon előre beállított nyomatékkulcsot – mennyiségi rendelésekhez tartozékként is szállíthatunk.
Normál minták: 5-10 darab 3 munkanapon belül elérhető (a készlet erejéig).
Kis tételes rendelések (100-500 db): 12-15 munkanap a megrendelés visszaigazolásától számítva.
Nagy mennyiségben (500+ db): 18-20 munkanap, részszállítási lehetőséggel.
Egyedi kábelszerelvények (hossz, huzalmérő, színkód): MOQ 100 db – a műszaki rajz jóváhagyása 2–3 napot vesz igénybe, majd 15 napos gyártás.
