Cikk összefoglaló:Ahogy az ipari Ethernet hálózatok egyre fontosabbá válnak az automatizálás, a gépi látás, a felügyelet, a LED-rendszerek és az intelligens berendezések terén, a csatlakozók megbízhatósága közvetlenül befolyásolja az adatok integritását és a rendszer üzemidejét.Reunion'sRJ45 jelcsatlakozóegyesíti az ismert RJ45 interfészt ipari minőségű mechanikai védelemmel, rugalmas szerelési konfigurációkkal és megbízható elektromos teljesítménnyel. A legfeljebb 10 Gbps adatsebességet, a CAT5e-től CAT7-ig terjedő kábeleket, az IP50/IP67 védelmi opciókat és a legalább 2000 párosítási ciklust támogatja, ezért olyan alkalmazásokhoz készült, ahol a hagyományos kereskedelmi RJ45 csatlakozók nem biztos, hogy megfelelő környezeti tartósságot vagy hosszú távú stabilitást biztosítanak.

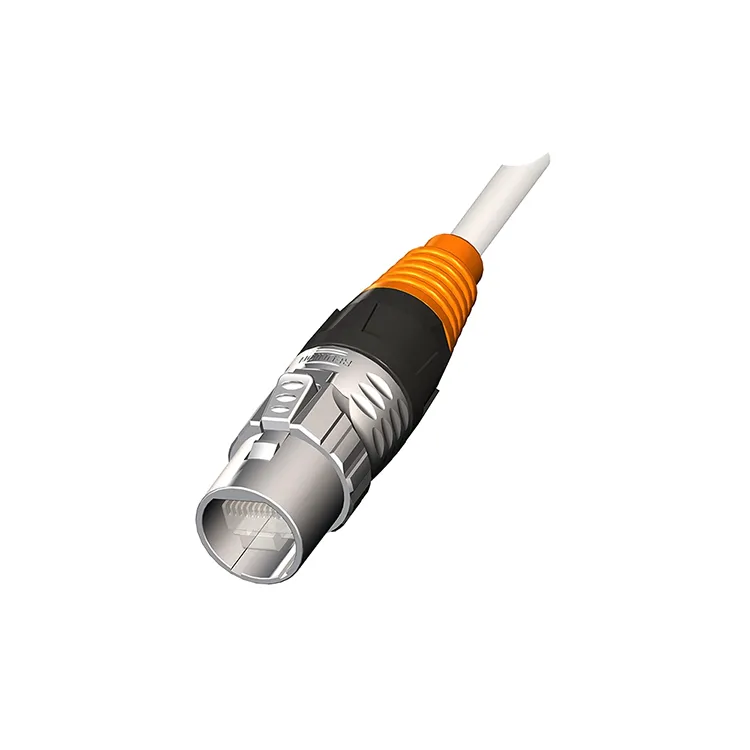

AnRJ45 jelcsatlakozóegy Ethernet összekötő komponens, amelyet arra terveztek, hogy megbízható fizikai kapcsolatot hozzon létre a hálózati berendezések, kábelek, vezérlőrendszerek és ipari eszközök között. Míg a hagyományos RJ45 csatlakozókat széles körben használják az irodákban és a kereskedelmi hálózatokban, az ipari alkalmazások gyakran teszik ki a csatlakozókat vibrációnak, nedvességnek, pornak, hőmérséklet-változásoknak, ismétlődő párosításnak és mechanikai igénybevételnek.
Emiatt az ipari RJ45 kialakítások általában nagyobb hangsúlyt fektetnek a mechanikai védelemre, a reteszelő mechanizmusokra, a tömítésre, az anyagválasztásra és a hosszú távú elektromos stabilitásra. A Reunion megoldása egyesíti a szabványos RJ45 interfészt az ipari célú konstrukcióval olyan alkalmazásokhoz, mint a gyári automatizálás, a gépi látás, a kültéri felügyelet, a LED-kijelzők és az ipari kommunikációs rendszerek.
A csatlakozó támogatja az Ethernet kommunikációt olyan hálózatokon, mint a PROFINET, EtherNet/IP, EtherCAT és szabványos TCP/IP. Konfigurációtól függően kábeles, panelre szerelhető vagy NYÁK-ra szerelhető beépítési lehetőséggel is szállítható, így a mérnökök könnyebben beépíthetik a csatlakozót a különböző berendezési struktúrákba.
Az ipari környezetben használt Ethernet hálózatok követelményei eltérnek a tipikus irodai hálózatoktól. Az ellenőrzött informatikai helyiségbe beépített csatlakozó ritkán találkozhat vízzel, olajjal, vibrációval, porral vagy ismétlődő mechanikai mozgással. Ezzel szemben az ipari kommunikációs interfész kapcsolószekrényekbe, robotcellákba, gyártógépekbe, kültéri berendezésekbe vagy ellenőrző rendszerekbe telepíthető.
Egy megbízható ipari csatlakozónak ezért több gyakorlati szempontot is figyelembe kell vennie:
Ezek a tényezők különösen fontossá válnak, ha egy Ethernet-kapcsolat felelős a gépvezérlésért, a valós idejű adatcseréért, a kamerakommunikációért vagy a berendezések távoli felügyeletéért.
A jól megtervezett ipari csatlakozónak egyensúlyban kell lennie az elektromos teljesítmény, a mechanikai tartósság és a telepítés kényelme között. A Reunion RJ45 jelcsatlakozója számos olyan funkciót tartalmaz, amelyek az igényes Ethernet alkalmazásokhoz készültek.
| Funkció | Reunion RJ45 jelcsatlakozó | Mérnöki előny |
|---|---|---|
| Adatsebesség | Akár 10 Gbps | Támogatja a nagy sebességű Ethernet kommunikációt |
| Ház | Cink ötvözet, PA6 opcionális | Mechanikai védelmet és rugalmas konfigurációt biztosít |
| Védelem | IP50 / IP67 párosításkor | Alkalmas különböző környezeti feltételekhez |
| Párzási ciklusok | ≥2000 | Támogatja az ismételt karbantartást és a berendezések szervizelését |
| Üzemi hőmérséklet | -40°C és +85°C között | Alkalmas széles ipari hőmérsékleti viszonyokhoz |
| Kábel kijárat | 180° egyenes / 90° derékszög | Javítja a telepítés rugalmasságát kompakt berendezésekben |
| Felmondás | Forrasztópohár vagy IDC | Támogatja a különböző helyszíni és összeszerelési követelményeket |
Az egyik figyelemre méltó tervezési jellemző a gyorsan elforgatható zárrendszer. Az egyszerű súrlódásos illesztésű interfészhez képest a dedikált reteszelő mechanizmus további csatlakozási biztonságot nyújthat ott, ahol vibráció vagy ismétlődő mozgás várható.
Az Ethernet-csatlakozó kiválasztását a hálózat elektromos és környezeti követelményeivel kell kezdeni, nem pedig a megjelenéssel. A mérnököknek értékelniük kell az átviteli sebességet, az impedanciát, az érintkezési ellenállást, az üzemi hőmérsékletet, a védelmi szintet, a kábelek kompatibilitását és a mechanikai konfigurációt.
| Specifikáció | Tipikus találkozási érték | Miért számít |
|---|---|---|
| Jellegzetes impedancia | 100 Ω ± 5% | Segít fenntartani a megfelelő differenciáljel viselkedést |
| Jelenlegi értékelés | 1,5 A érintkezőnként | Meghatározza a folyamatos érintkezési áram képességét |
| Névleges feszültség | 50 V | Meghatározza a megadott üzemi feszültséget |
| Érintkezési ellenállás | ≤10 mΩ kezdeti | Az alacsonyabb ellenállás stabil elektromos érintkezést biztosít |
| Szigetelési ellenállás | ≥500 MΩ 500 VDC-n | A szigetelési teljesítményt jelzi |
| Kábel kompatibilitás | CAT5e / CAT6 / CAT6a / CAT7 | Rugalmasságot biztosít az Ethernet rendszer tervezésében |
| Üzemi hőmérséklet | -40°C és +85°C között | Támogatja az igényes hőmérsékletű környezeteket |
A nagy sebességű rendszerek esetében a mérnököknek figyelembe kell venniük a beillesztési veszteséget, a visszatérési veszteséget, a kábelépítést, az árnyékolási stratégiát, a földelést és a teljes átviteli csatornát. A csatlakozó teljesítménye nem értékelhető a kábeltől, a lezárási módszertől és a hálózati architektúrától függetlenül.
A Reunion támogatja a CAT5e, CAT6, CAT6a és CAT7 kábeleket, beleértve a sodrott vagy tömör vezetékeket a megadott AWG 26–22 tartományban. Ez lehetővé teszi, hogy a csatlakozót a szabványos Ethernet infrastruktúra és a nagyobb teljesítményű ipari kommunikációs rendszerek esetében is figyelembe lehessen venni.
Az Ethernet sokoldalúsága miatt az RJ45 interfészek számos ipari és kereskedelmi rendszerben relevánsak. A robusztus változat különösen akkor válik hasznossá, ha a csatlakozónak ellenállnia kell a környezeti vagy mechanikai igénybevételeknek.
Az automatizált gyártósorok a PLC-k, vezérlők, érzékelők, meghajtók, ipari számítógépek és egyéb hálózati berendezések közötti kommunikációtól függenek. A tartós Ethernet interfész segíthet a stabil kapcsolatok fenntartásában folyamatos működés közben.
Az ipari kamerák jelentős mennyiségű képadatot tudnak előállítani. A nagy sebességű Ethernet-kapcsolat ezért fontos az ellenőrzési információk kamerák, ipari számítógépek és vezérlőrendszerek közötti átviteléhez.
A kültéri felügyeleti berendezések esőt, port, hőmérséklet-ingadozást és fizikai expozíciót tapasztalhatnak. A megfelelő IP-besorolású csatlakozó további védelmet nyújthat az Ethernet interfészen.
A nagy LED-kijelzők és a professzionális világítóberendezések gyakran megbízható vezérlést és adatkommunikációt igényelnek. A rugalmas kábelkimenetekkel és biztonságos reteszeléssel ellátott csatlakozó leegyszerűsítheti a szűk helyű berendezésekbe történő beszerelést.
A vezérlőszekrények korlátozott területen több kommunikációs interfészt is tartalmazhatnak. A panelre szerelhető és a NYÁK-ra szerelhető konfigurációk további integrációs lehetőségeket biztosítanak a berendezésgyártók és rendszerintegrátorok számára.
Ipari Ethernet csatlakozó beszerzésekor a vásárlóknak meg kell határozniuk az alkalmazást az egyes termékek összehasonlítása előtt. A következő ellenőrzőlista segíthet szűkíteni a választékot:
Testreszabott projektek esetén a vásárlóknak meg kell adniuk a várható rendelési mennyiségeket, a kábelhosszt, a csatlakozó tájolását, a jelölési követelményeket, a ház anyagának preferenciáit és a telepítési korlátokat. Ezek az adatok lehetővé teszik a szállító számára, hogy konfigurációt ajánljon, ahelyett, hogy egyszerűen szabványos katalógus-alkatrészt kínálna.
A Reunion egy kínai székhelyű csatlakozógyártó, amely tapasztalattal rendelkezik az energiaellátás, a jelátvitel, az ipari automatizálás, a vízálló csatlakozók és a kábel-összeszerelő termékek terén. Gyártási képességei közé tartozik a csatlakozótervezés, fröccsöntés, forrasztás, huzalvágás és csupaszítás, összeszerelés és kábelszerelés.
Az RJ45 termékcsalád esetében a Reunion kijelenti, hogy a szállítás előtt minden egység elektromos vizsgálaton esik át. A cég kábelre szerelhető, panelre szerelhető és NYÁK-ra szerelhető konfigurációkat is kínál, valamint egyenes és derékszögű kábelkimeneteket. Ezek a lehetőségek hasznosak lehetnek az OEM-ek és rendszerintegrátorok számára, akik különböző mechanikai elrendezésű berendezéseket fejlesztenek.
Reunion tágabb gyártási tevékenysége egy körülbelül 4000 négyzetméteres gyártóüzemet, körülbelül 150 alkalmazottat és 10 gyártósort foglal magában. K+F csapata több mint 10 tapasztalt mérnököt foglal magában, míg a vállalat évente több mint 30 egyedi projektről számol be. A vállalat azt is kijelenti, hogy minőségbiztosítási rendszere ISO 9001, ISO 14001 és ISO 13485 tanúsítványokat tartalmaz, valamint további megfelelőségi dokumentációk, például RoHS és REACH állnak rendelkezésre a vonatkozó termékekhez.
A jelcsatlakozó beszállítóját értékelő vásárlók számára ezek a gyártási és mérnöki képességek a termékspecifikációk, a tesztelési eljárások, a testreszabási követelmények és a szállítási elvárások mellett figyelembe vehetők.
A Reunion RJ45 jelcsatlakozó 10 Gbps-ig terjedő adatátvitelre alkalmas, megfelelő CAT6a vagy CAT7 kábelezéssel és kompatibilis hálózati berendezésekkel együtt. A rendszer tényleges teljesítménye a teljes Ethernet-csatornától függ, beleértve a kábelt, a végződést és az aktív eszközöket.
Egyes konfigurációk IP67 védettséget biztosítanak párosításkor, így alkalmasak olyan alkalmazásokra, ahol por- és vízvédelemre van szükség. A teljes telepítést továbbra is értékelni kell a kábelbevezetés, a csatlakozási állapot, a burkolat kialakítása és a környezeti expozíció szempontjából.
A megadott kompatibilitás magában foglalja a CAT5e, CAT6, CAT6a és CAT7 kábeleket, amelyek sodrott vagy tömör vezetékeket támogatnak a megadott AWG 26–22 tartományon belül.
Az ipari RJ45 jelcsatlakozó legalább 2000 párosítási ciklusra van megadva. Ez különösen igaz azokra a berendezésekre, amelyek rendszeres karbantartást, cserét, ellenőrzést vagy helyszíni szervizelést igényelnek.
Igen. A projekt követelményeitől függően a testreszabás kiterjedhet a konfigurációra, a kábelhosszra, a jelölésre, a ház opcióira és egyéb mechanikai részletekre. A vevőknek ajánlatkéréskor meg kell adniuk az alkalmazási környezetet, a kábel specifikációját, a telepítési módot, a mennyiséget és a szükséges szállítási ütemtervet.
A megbízható Ethernet kapcsolat a teljes rendszer elektromos, mechanikai és környezeti követelményeinek megfelelő csatlakozó kiválasztásával kezdődik. Az ipari automatizálás, gépi látás, felügyelet, LED-berendezések és más hálózati eszközök esetében az ipari minőségű RJ45 interfész a hagyományos irodai hálózati hardvereken túlmenően biztosíthatja a tartósságot és a telepítési rugalmasságot.
A Reunion egyesíti az RJ45 kompatibilitást az IP-védelem, az ipari hőmérsékleti teljesítmény, a többféle rögzítési konfiguráció, a biztonságos zárolás és a nagy sebességű Ethernet átvitel lehetőségeivel. Ha beszerzést végez egyRJ45 jelcsatlakozóOEM-gyártás, rendszerintegráció vagy tömeges vásárlás esetén először tekintse át kábel- és környezetvédelmi követelményeit, majd beszélje meg a szükséges konfigurációt a mérnöki csapattal.
Készen áll egy megbízható Ethernet-kapcsolat kifejlesztésére berendezéséhez?Forduljon a Reunionhoz a műszaki specifikációkért, a testreszabott konfigurációkért, a mintakövetelményekért és a tömeges vásárlás támogatásáért.lépjen kapcsolatba velünkmég ma, hogy megvitassa RJ45 jelcsatlakozó projektjét, és az alkalmazásához szabott megoldást kapjon.
