AReunion M20 sorozatú műanyag vízálló csatlakozó mindhármat szállítja – egy könnyű, stabil teljesítményű PA66 házat kombinálva IP67/IP68 vízálló és aranyozott sárgaréz érintkezőkkel, 20A névleges teljesítményig. A Reunion ISO-tanúsítvánnyal rendelkező létesítményei által házon belül tervezett és gyártott csatlakozócsalád a berendezésgyártók, rendszerintegrátorok és karbantartó mérnökök számára bevált alternatívát kínál a rozsdásodásra hajlamos fém összeköttetésekkel szemben sópermetes, vegyszeres és magas páratartalmú környezetben.
A Reunion nem kereskedelmi vállalat – vertikálisan integrált gyártó vagyunk, több mint 15 éves precíziós fröccsöntéssel és kontaktmérnöki tapasztalattal. Minden egyes tételünkM20 sorozatú műanyag vízálló csatlakozó100%-os elektromos és vízálló teszten esett át, és a vizsgálati jegyzőkönyveket megőrizték a teljes nyomon követhetőség érdekében. A Reunion megadásakor olyan partnert ad meg, aki a minőséget a gyantaszárítástól a végső összeszerelésig ellenőrzi – az ISO 9001:2015, az ISO 14001:2015, az ISO 13485:2016 és az UL-felismerés alapján.
AReunion M20 sorozatú műanyag vízálló csatlakozó egy menetes, kör alakú összekötő, amelyet olyan alkalmazásokhoz terveztek, amelyek mind jelentős teljesítmény-leadást (érintkezőnként akár 20A-ig) és környezeti ellenálló képességet igényelnek. A 20 mm-es csatlakozófelület nagy szilárdságú PA66 hőre lágyuló műanyag házat tartalmaz, amelyet közvetlenül bármilyen RAL/Pantone színben alakítottak ki és öntöttek – nincs festés, nincs bevonat, nincs korrózió. A ház eredendően rozsda- és oxidációálló, a hőeltérítési hőmérséklete meghaladja a 200°C-ot, megbízható teljesítményt biztosítva -40°C és +105°C között.
A csatlakozó 2-9 tűs teljesítménykonfigurációban kapható, a maximális áramerősség 20A, a csatlakozók paneles, kábeles és összeszerelt változatban kaphatók. A kábelköteg-alkatrészek teljes készletét személyre szabhatjuk az Ön számára. A kábelköteg-alkatrészeket saját maga is feldolgozhatja.
| Funkció | Haszon | Érvényesítési bizonyíték |
| PA66 Ház | Nincs rozsda, nincs oxidáció – sópermetben (ASTM B117) és vegyszeres mosásban bizonyított. | Kiváló korrózióállóság |
| Akár 60%-os súlycsökkentés | Csökkenti a panelek, kábelek és robotkarok szerkezeti terhelését – leegyszerűsíti a telepítést és csökkenti a szállítási költségeket. | Tömeg-összehasonlítási adatok állnak rendelkezésre összehasonlítható sárgaréz-héj csatlakozókkal. |
| IP67 vízálló | Ellenáll a folyamatos merítésnek 1 m mélységben 30 percig | Tételmintás bemerítési vizsgálat. |
| 2-9 tűs konfigurációk | 2,3,4,5,6,7,8,9 tűs opcionális | Szabványos készen kapható és egyedi érintkezőbetöltési lehetőségek. |
| Aranyozott sárgaréz érintkezők | Alacsony érintkezési ellenállás (≤3 mΩ) és korrózióvédelem – megőrzi a teljesítményt nedves, sós levegőben. | A bevonat vastagsága minden gyártási tételnél XRF-vel ellenőrzött. |
| Menetes zárás | Rezgésálló párosítás – megakadályozza a lazulást a gép mozgásából, a hőciklusból és a daru működéséből. | Ciklus tesztelve ≥ 500 tipikus párosításra, állandó nyomaték megtartással. |
| Paraméter | 2 tűs | 3 tűs | 4 tűs | 5 tűs | 6 tűs | 7 tűs | 8 tűs | 9 tűs |
| Névleges feszültség | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Jelenlegi értékelés | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Huzalszakasz (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Specifikáció | Részlet |
| Üzemi hőmérséklet | -40°C ~ +105°C |
| Védelmi besorolás (párosítva) | IP67 / IP68 (1 m, 30 perc) |
| Ház anyaga | PA66 |
| Kapcsolattartó anyag | Sárgaréz aranyozással |
| Érintkezési ellenállás | ≤3mΩ |
| Párzási ciklusok | ≥500 |
| Súly | ~60%-kal könnyebb, mint a megfelelő sárgaréz csatlakozók |
| Megfelelés | RoHS, REACH, UL |
Reunion egy teljesen integrált gyártósort üzemeltet aM20 sorozatú műanyag vízálló csatlakozó, biztosítva, hogy minden egység megfeleljen a közzétett specifikációinknak. Eljárásunk a következőket tartalmazza:
Anyagszárítás– A PA66 precíziós szárítás a nedvességgel összefüggő formázási hibák kiküszöbölése érdekében.
Fröccsöntés– Automatizált prések ±0,02mm tűrésszabályozással; színes pigment közvetlenül a gyantához adva – nincs másodlagos festés.
Kapcsolat bélyegzés és bevonat– Nagy sebességű bélyegzés rézötvözetből; szelektív aranyozás .
Kábelfeldolgozás– Házon belüli PUR/PVC extrudálás automatizált vágással, csupaszítással és ónozással; egyedi hosszúságok 0,1m-től 20m-ig.
Szerelés– Félautomata vezetékek nyomatékvezérelt rögzítéssel (1,0-1,2 Nm tengelykapcsoló nyomaték).
Elektromos tesztelés– A folytonosság, a szigetelési ellenállás (≥5000MΩ) és a dielektromos ellenállás 100%-os ellenőrzése.
Környezeti mintavétel– Csoportos mintavétel az IP68 bemerítéshez, az UV-stabilitáshoz (ASTM G155) és a termikus ciklushoz.
Csomagolás– Antisztatikus vákuum tömítés szárítószerrel; export minőségű kartondobozok nyomon követhető tételcímkékkel.
A Reunion házon belüli szerszámozási és fröccsöntő képességei lehetővé teszik a gyors testreszabástM20 sorozatú műanyag vízálló csatlakozó minimális rendelési mennyiségek nélkül, amelyek a felesleges készletbe zárják.
| Testreszabható funkció | Elérhető opciók |
| Ház színe | Bármilyen RAL vagy Pantone – közvetlenül öntve, festés nélkül |
| Kábel összeszerelés | 0,1-20 m; PUR (olaj/vegyszerálló) vagy PVC köpeny; egyvégű vagy kétvégű |

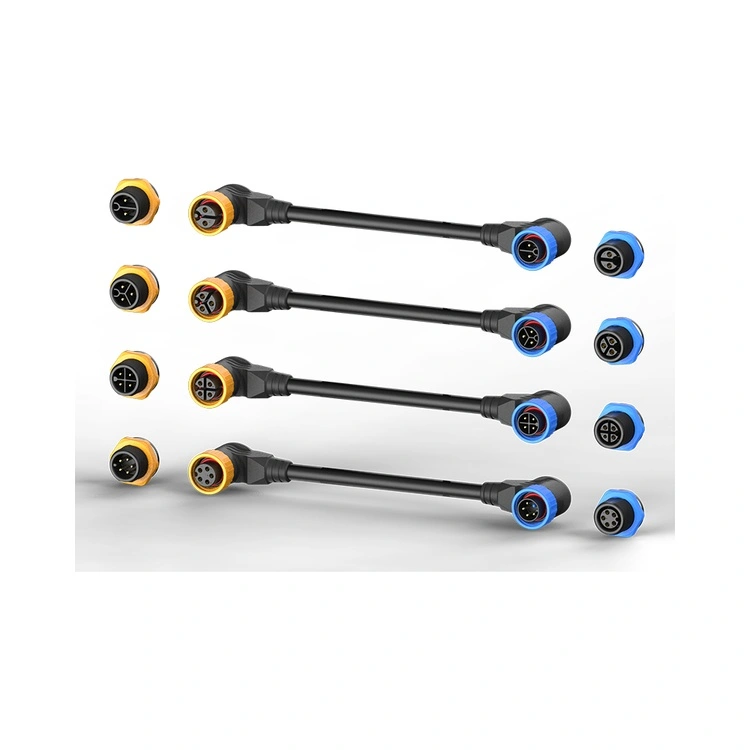

| Csatlakozó tájolása | Egyenes vagy derékszögű |
| Kapcsolat betöltése | 2, 3, 4, 5, 6, 7, 8, 9 tű |
| Kábel jelölés | Egyedi nyomtatás vagy hőre zsugorodó címkék áramkörazonosítóhoz |
| Csomagolás | Antisztatikus zacskók, orsók vagy egyedi címkével ellátott kartonok |
Nagy volumenű projektek esetén a Reunion mérnöki csapata közösen fejleszthet egyedi betételrendezéseket, kulcsolási lehetőségeket vagy speciális kábelöntvényeket. Az egyedi fröccsöntött színek átfutási ideje általában 15–20 munkanap; a szabványos konfigurációkat 5-7 munkanapon belül szállítják.
A Reunion aktív tanúsítványt tart fenn elismert globális testületekkel. Kérésre hitelesítő dokumentumokat biztosítunk.
| Tanúsítvány | Hatály |
| ISO 9001:2015 | Minőségirányítás – tervezés, gyártás és utóértékesítés |
| ISO 14001:2015 | Környezetgazdálkodás – hulladékcsökkentés és fenntartható gyakorlatok |
| ISO 13485:2016 | Orvosi eszközök minőségirányítása – diagnosztikai/monitoring alkalmazásokhoz |
| UL elismert | Alkatrész szintű biztonság az észak-amerikai piacokon |
| RoHS és REACH | Korlátozott anyagok megfelelősége – EU és globális szabványok |
Nem – a névleges áramerősséget az érintkezőrendszer és a huzalmérő határozza meg, nem a ház. A PA66 anyag hőeltérítési hőmérséklete meghaladja a 200°C-ot, ami jóval meghaladja a csatlakozó -40°C és +105°C közötti működési tartományát. Minden tűkonfigurációt az IEC 60512 szerinti hőmérséklet-emelkedési teszttel ellenőrizünk. Laboratóriumunkban aM20 sorozatú műanyag vízálló csatlakozó hőmérséklet-emelkedést mutat a fémhéj-egyenértékekkel azonos határokon belül. Érintkezőnként 30A-t meghaladó alkalmazásokhoz az M25 sorozatunkat ajánljuk.
A PA66 ház ellenáll az olajoknak, zsíroknak, lúgoknak és sok savnak. A konkrét kémiai kompatibilitás érdekében részletes ellenállási táblázatot adunk. Folyamatos oldószer-, hűtőfolyadék- vagy üzemanyag-expozíciójú környezetekben javasoljuk a PUR-kábel használatát – a PVC bizonyos kémiai atmoszférában lebomolhat. Mérnökcsapatunk ingyenes anyagválasztási tanácsadást kínál az agresszív vegyi alkalmazásokhoz.
Igen – mintarendeléseket szívesen fogadunk. Kínálunk kiértékelő készleteket, amelyek 5 illesztőpárt tartalmaznak szabványos tűkonfigurációkkal. A mintaárak értékesítési csapatunkon keresztül érhetők el, standard konfigurációk esetén 5–7 munkanapos minta átfutási idővel. Egyedi minták esetében az átfutási idő 12-17 munkanap.
