Reunioncsatlakozómegoldásokat fejleszt olyan alkalmazásokhoz, amelyek megbízható elektromos csatlakozásokat, kényelmes működést és kompakt integrációt igényelnek. AB sorozatú fém nyomócsatlakozóegy kör alakú csatlakozó, amelyet egy push-pull önzáró mechanizmus köré terveztek, és segíti a berendezésgyártókat biztonságos kapcsolatok kialakításában, miközben leegyszerűsíti a rutinszerű párosítást és leválasztást az ipari, műszeres, orvosi és egyéb elektronikus alkalmazásokban.

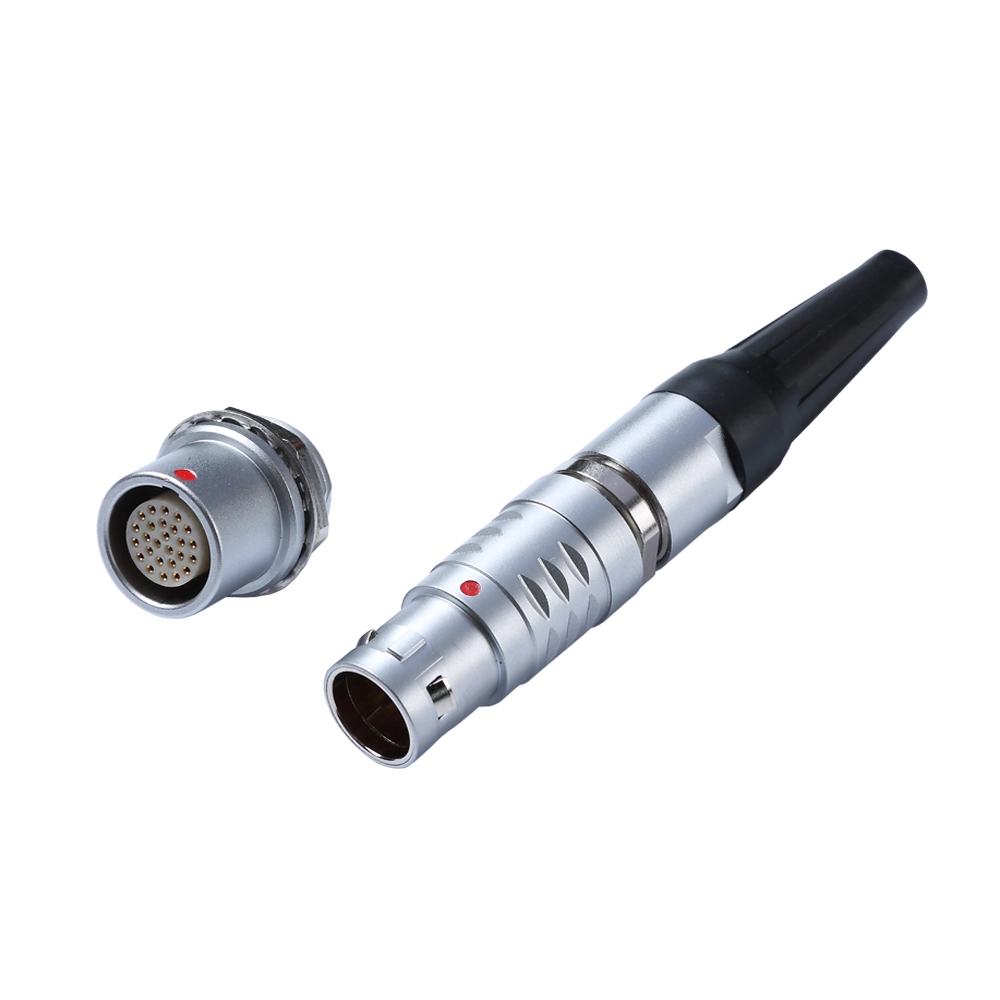

Az A B sorozatú fém push-pull csatlakozó a fém kör alakú házat egy push-pull reteszelő mechanizmussal kombinálja a gyors, biztonságos elektromos csatlakozások támogatása érdekében. A kiválasztott konfigurációtól függően ez a csatlakozócsalád többféle érintkező-elrendezést, különböző szerelési stílusokat és forrasztási, krimpelési vagy nyomtatott áramköri lezárási lehetőségeket is tartalmazhat. Ezeket a jellemzőket érdemes megfontolni az ismételt csatlakoztatást, helytakarékos telepítést és megbízható jel- vagy áramátvitelt igénylő berendezéseknél. Ez a cikk ismerteti az összekötő működését, a fő tervezési előnyeit, az alkalmazási forgatókönyveket, a kiválasztási kritériumokat és a minőségi szempontokat. Felvázolja azokat a műszaki információkat is, amelyeket a vásárlóknak meg kell erősíteniük a Reunionnal, mielőtt új tervezéshez vagy csereprojekthez csatlakozót határoznának meg.
Az A B sorozatú fém push-pull csatlakozó egy kör alakú elektromos csatlakozó, amely push-pull önreteszelő mechanizmust használ az illeszkedő alkatrészek csatlakoztatására és leválasztására. Ellentétben a hagyományos menetes csatlakozókkal, amelyek tipikusan forgó meghúzást igényelnek, a push-pull kialakítás lehetővé teszi a felhasználók számára, hogy a csatlakozódugót a kompatibilis aljzatba helyezve hozzanak létre kapcsolatot. A reteszelő mechanizmus akkor kapcsol be, ha a csatlakozó megfelelően illeszkedik, és a kijelölt húzással kiold.
A fémház robusztus mechanikai interfészt biztosít, és hozzájárulhat az elektromágneses kompatibilitáshoz, ha a csatlakozó árnyékoló szerkezete megfelelően be van építve a berendezésbe. A konfigurációtól függően a csatlakozó támogathatja az elektromos jelátvitelt, a tápellátást vagy az áramköri követelmények kombinációját.
A Reunion B sorozatú termékinformációi többféle csatlakozóméretre és konfigurációra vonatkoznak. A rendelkezésre álló opciók között szerepelhetnek egyenes vagy szögletes szerkezetek, különböző érintkezési elrendezések és alternatív lezárási módszerek. A vásárlóknak meg kell nézniük a vonatkozó termékrajzot és specifikációt, hogy ellenőrizzék a kiválasztott modell pontos jellemzőit.
Részletes termékinformációkért látogasson el a Reunion B sorozatú fém nyomócsatlakozó oldalára.
A push-pull mechanizmust úgy tervezték, hogy az elektromos csatlakozási műveleteket egyszerűvé tegye anélkül, hogy feláldozná a párosítási interfész biztonságát. Működése három szakaszban értelmezhető.
Ez a működési elv különösen hasznos azoknál a berendezéseknél, amelyek gyakori csatlakozáscserét, karbantartási hozzáférést vagy szűk helyeken történő üzemeltetést igényelnek. Csökkentheti az ismétlődő csatlakozókezelésre fordított időt a több meghúzási lépést igénylő csatlakozási rendszerekhez képest.
A reteszelő mechanizmust azonban nem szabad a helyes beszerelés helyettesítőjeként kezelni. A kábelfeszülés, a csatlakozó helytelen beállítása, az összeférhetetlen alkatrészek és a nem megfelelő kezelés továbbra is veszélyeztetheti a csatlakozási teljesítményt. A felhasználóknak követniük kell a gyártó utasításait a párosításra, a kioldásra és a kábelkezelésre vonatkozóan.
Az önreteszelő kialakítás támogatja a gyors párosítást és a szándékos kioldást. Akkor hasznos, ha a kezelőknek rendszeresen kell elektromos áramköröket csatlakoztatniuk vagy leválasztani anélkül, hogy a csatlakozó anyát többször elfordítanák.
A fém héj tartós csatlakozószerkezetet biztosít, és támogatja az árnyékolás folytonosságát megfelelően kialakított rendszerekben. A hatékony elektromágneses zavarvédelem a teljes csatlakozástól függ, beleértve a héjérintkezőt, a kábel árnyékolását, a földelést és a telepítés minőségét.
A különböző berendezések kialakításához különböző számú elektromos áramkör szükséges. A B sorozatú család több érintkező-konfigurációt tartalmaz, így a mérnökök a jelszám, a teljesítményigény, a rendelkezésre álló hely és a kábelezési architektúra alapján értékelhetik a lehetőségeket. A kiválasztott modellnél ellenőrizni kell az érintkezők pontos számát és elektromos névleges értékét.
A termék konfigurációjától függően a leállítási lehetőségek a következők lehetnek:
Az érintkező stílusát, a vezeték méretét, az összeszerelő szerszámokat és a beépítési helyet együtt kell értékelni a csatlakozó meghatározása előtt.
A kulcsfunkciók segítik a dugót a megfelelő illeszkedési helyzetbe irányítani. Ez csökkentheti a helytelen beállítás kockázatát, és javíthatja az összeszerelés konzisztenciáját, különösen akkor, ha a berendezés több hasonló csatlakozót tartalmaz.
A B sorozatú fém push-pull csatlakozót olyan berendezések esetében lehet figyelembe venni, amelyek a kompakt, kör alakú interfész és a kényelmes csatlakozáskezelés előnyeit élvezik. A tényleges alkalmasság a kiválasztott modell elektromos, mechanikai és környezetvédelmi besorolásától függ.
Orvosi, biztonsági szempontból kritikus vagy egyéb szabályozott alkalmazások esetén a csatlakozónak meg kell felelnie a teljes berendezésterv követelményeinek. Egy csatlakozó általános termékleírása nem bizonyítja önállóan az egyes alkalmazás-specifikus szabványoknak való megfelelést.
Ha csak a megjelenés vagy a héj mérete alapján választunk csatlakozót, az kompatibilitási problémákhoz vezethet. A mérnököknek és a beszerzési csapatoknak a megrendelés leadása előtt értékelniük kell a teljes elektromos és mechanikai követelményeket.
Határozza meg, hány táp- és jeláramkörre van szüksége a berendezésnek. Vegye figyelembe a tervezett vezetékezési architektúrát, és ellenőrizze, hogy a kiválasztott betét támogatja-e a szükséges érintkezőelrendezést. Ne feltételezze, hogy a hasonló külső méretű csatlakozók belső elrendezése azonos.
Ellenőrizze a névleges áramot és az üzemi feszültséget a csatlakozó pontos konfigurációjához. Ezek az értékek az érintkezők átmérőjétől, az érintkezők számától, a vezeték méretétől, a hőmérséklettől és a működési feltételektől függően változhatnak. Egy modell maximális minősítését soha nem szabad automatikusan alkalmazni a teljes sorozatra.
A berendezés tervezésének és gyártási folyamatának megfelelően válasszon forrasztást, krimpelést vagy NYÁK-végződést. Erősítse meg a szükséges szerszámokat, kábelspecifikációt, NYÁK-elrendezést és a rendelkezésre álló összeszerelési helyet.
Ellenőrizze a dugasz és aljzat cikkszámait, a burkolat méreteit, a panel kivágását, a szerelési elrendezést és a kábelátmérő-tartományt. Csereprojektek esetén hasonlítsa össze a meglévő csatlakozó rajzait és az érintkezők elrendezését, ne csak a terméknévre hagyatkozzon.
Tekintse át az üzemi hőmérsékletet, a páratartalmat, a vibrációt, a mechanikai ütést, a korróziónak való kitettséget és a behatolás elleni védelmet. Válassza ki a tervezett környezetnek megfelelő védelmi szintet, és győződjön meg arról, hogy a teljes összeszerelt csatlakozás megfelel a követelménynek.
Az alábbi táblázat összefoglalja azokat a főbb tényezőket, amelyeket figyelembe kell venni egy új berendezés B sorozatú csatlakozójának értékelésekor.
| Kiválasztási tényező | Mit kell ellenőrizni | Miért számít |
|---|---|---|
| Kapcsolattartók száma | Az elektromos érintkezők száma és elrendezése | Biztosítja, hogy a csatlakozó támogatja a szükséges áramköröket |
| Elektromos besorolások | Névleges áram, üzemi feszültség és érintkezők specifikációi | Segít megelőzni az elektromos túlfeszültséget és a nem megfelelő működési feltételeket |
| Felmondás típusa | Forrasztás, krimpelés vagy PCB konfiguráció | Meghatározza a bekötési módot, a szerszámokat és az összeszerelési követelményeket |
| Csatlakozó tájolása | Egyenes vagy szögletes szerkezet, ahol elérhető | Segíti a kábelelvezetést és a telepítési helyet |
| Zárás és beállítás | Kompatibilis illeszkedő alkatrészek és kulcselrendezés | Csökkenti a helytelen párosítás és a nem szándékos lekapcsolás kockázatát |
| Környezetvédelem | IP-besorolás, hőmérséklet, páratartalom, vibráció és korróziós körülmények | Támogatja a megbízható működést a tervezett környezetben |
| Szolgáltatási követelmények | Várható párosítási gyakoriság és karbantartási hozzáférés | Segít meghatározni, hogy a csatlakozó megfelel-e a működési munkafolyamatnak |
Ez a táblázat egy kiválasztási ellenőrző lista, nem helyettesíti a hivatalos termék adatlapot. Erősítsen meg minden kritikus értéket az aktuális műszaki dokumentációban a pontos cikkszámhoz.
A helyes telepítés segít megőrizni a csatlakozó teljesítményét a berendezés teljes élettartama alatt. Még egy jól megtervezett csatlakozó is idő előtt meghibásodhat, ha helytelenül van összeszerelve, vagy ha a névleges határértékein kívül eső feltételeknek van kitéve.
A tisztítási módszereknek és a kenőanyagoknak (ha vannak ilyenek) követniük kell a gyártó utasításait. A nem jóváhagyott vegyszerek vagy csiszolószerszámok károsíthatják az érintkező bevonatot, a szigetelést vagy a tömítő alkatrészeket.
Az OEM-projektek és az ismételt gyártási rendelések esetében a csatlakozó minőségét dokumentált követelmények alapján kell értékelni, nem csupán általános követelések alapján. A strukturált értékelés segíthet a beszerzési csapatoknak a beszállítók összehasonlításában, és csökkentheti az integrációs kockázatokat.
A csatlakozó jóváhagyása előtt vegye figyelembe a következőket:
A Reunion B sorozat termékoldala kiindulópontot ad a termékértékeléshez. A kritikus tervezési döntésekhez a vásárlóknak be kell szerezniük az aktuális modell-specifikus specifikációkat, és meg kell erősíteniük, hogy a javasolt konfiguráció megfelel a követelményeiknek.
Fő előnye a push-pull önzáró működés és a fém kör alakú csatlakozószerkezet kombinációja. Ez a kialakítás leegyszerűsíti az ismételt párosítást és leválasztást, miközben támogatja a biztonságos csatlakozást a kompatibilis berendezésekben.
A kiválasztott modelltől függően a lehetőségek között szerepelhet forrasztás, krimpelés és PCB érintkezők. A vásárlóknak meg kell erősíteniük a rendelkezésre álló lezárási stílust és az összeszerelési követelményeket a pontos cikkszámhoz.
Alkalmas lehet kompatibilis orvosi és diagnosztikai berendezésekhez, ha elektromos, mechanikai, tisztítási és környezetvédelmi követelményei megfelelnek az alkalmazásnak. A teljes készülék gyártójának használat előtt ellenőriznie kell az összes vonatkozó szabályozási és biztonsági követelményt.
Nem. A környezetvédelem a csatlakozó kialakításától és konfigurációjától függően változik. A vásárlóknak ellenőrizniük kell a megadott IP-besorolást, és azt, hogy az a párosított szerelvényre, a nem párosított csatlakozóra vagy más meghatározott állapotra vonatkozik-e. Ne feltételezze, hogy a fémház önmagában vízálló védelmet nyújt.
Adja meg a szükséges érintkezők számát, az elektromos névleges értékeket, a dugasz- és aljzattípusokat, a lezárási módot, a kábelméreteket, a szerelési követelményeket, a működési környezetet és a becsült rendelési mennyiséget. Egy meglévő cikkszám, rajz vagy minta is segíthet a szállítónak a kompatibilitás felmérésében.
Az A B sorozatú fém nyomócsatlakozó praktikus választás lehet a kényelmes csatlakozáskezelést, biztonságos önreteszelést és kompakt, kör alakú elektromos interfészt igénylő berendezésekhez. A megfelelő konfiguráció az érintkezők számától, az áram- és feszültségértékektől, a lezárási módtól, a mechanikai kompatibilitástól és a környezeti követelményektől függ. A részletes specifikációk ellenőrzésével és a csatlakozó érvényesítésével a tervezett berendezésen belül a mérnökök és a beszerzési csapatok magabiztosabb beszerzési döntéseket hozhatnak. Fedezze fel a B sorozatú fém toló-húzó csatlakozót a Reunionból, hogy áttekintse a rendelkezésre álló termékinformációkat. Ha új kialakítást, meglévő csatlakozó cseréjét vagy komponensek beszerzését tervezi a mennyiségi gyártáshoz,lépjen kapcsolatba velünkműszaki követelményeinek megvitatásához, a kompatibilis konfigurációk megerősítéséhez és az alkalmazáshoz tartozó termékadatok kéréséhez.
-
