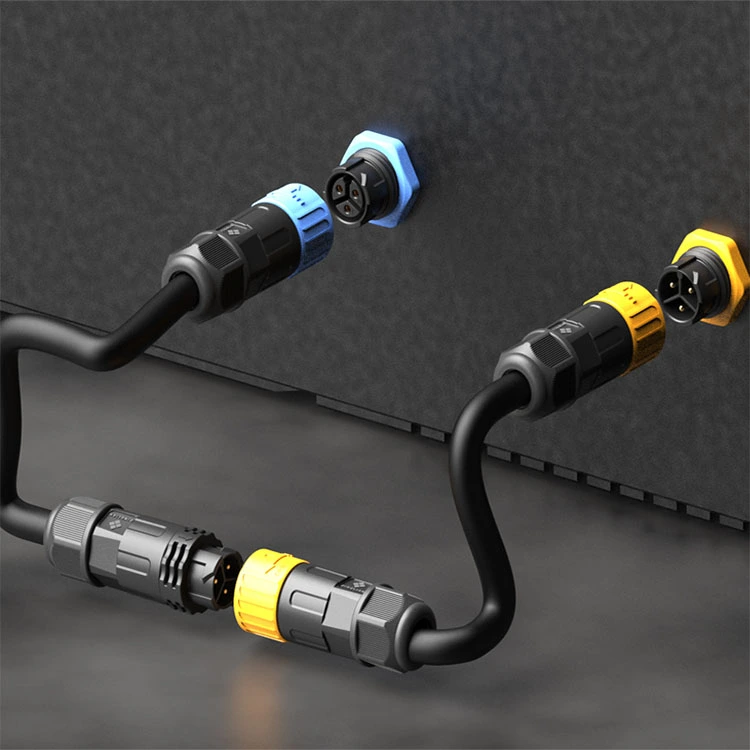

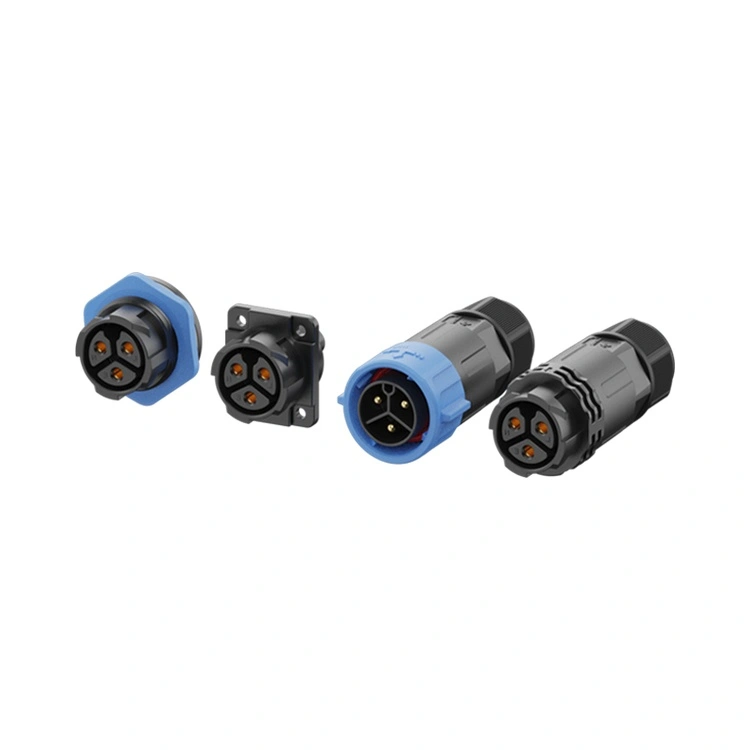

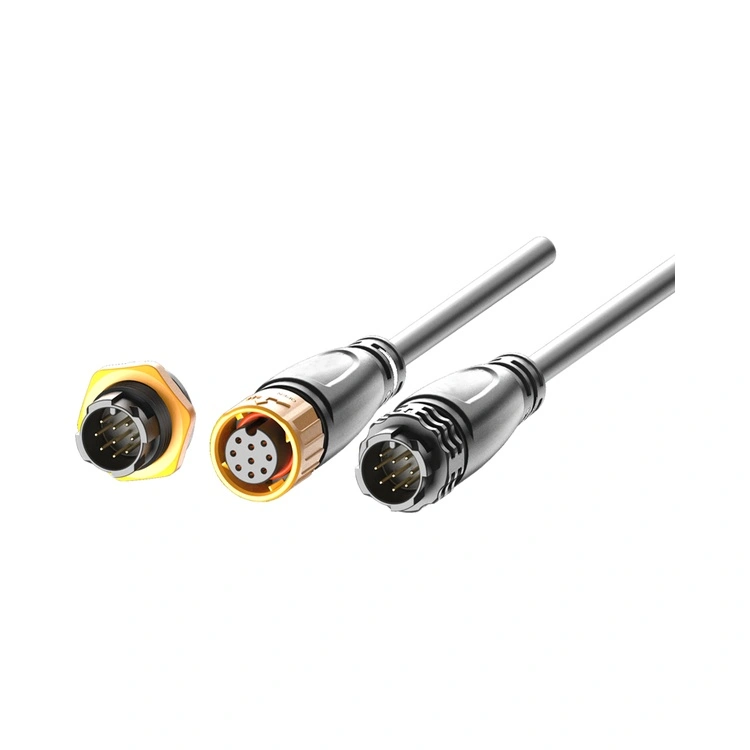

Az M25-ös sorozatú vízálló csatlakozó a Reunion legnagyobb kapacitású ipari összekötője az M-sorozatú családon belül, olyan alkalmazásokhoz tervezve, ahol a környezetvédelemmel együtt kell léteznie a jelentős energiaellátásnak. Ez a menetes, kör alakú csatlakozó masszív, 25 mm-es interfészt és IP67/IP68 besorolású tömítést egyesít, így alkalmas nagy igénybevételű berendezésekhez, motorcsatlakozásokhoz, áramelosztó rendszerekhez, elektromos járművek töltési infrastruktúrájához és megújuló energiaforrásokból származó berendezésekhez, ahol a nedvesség, a por és a vibráció állandó kihívást jelent.

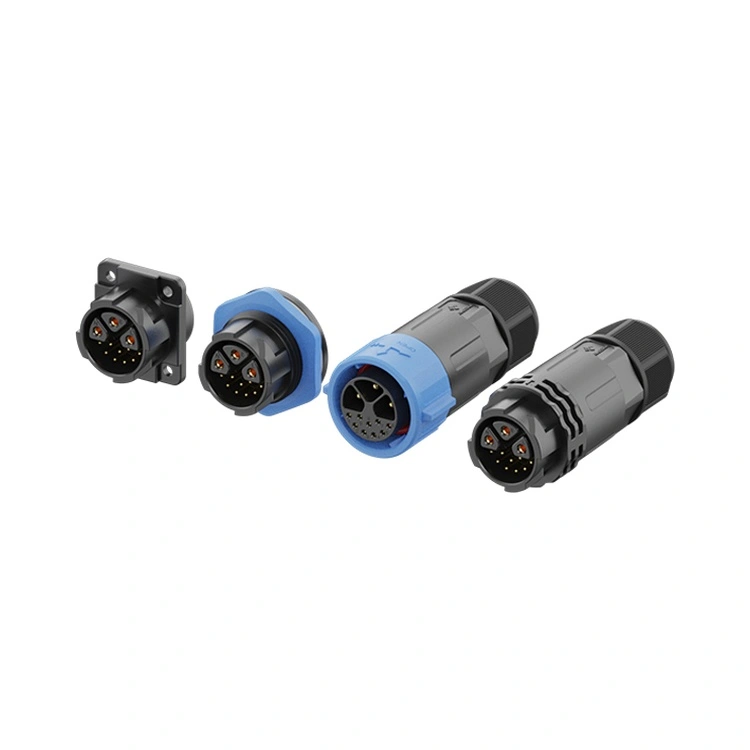

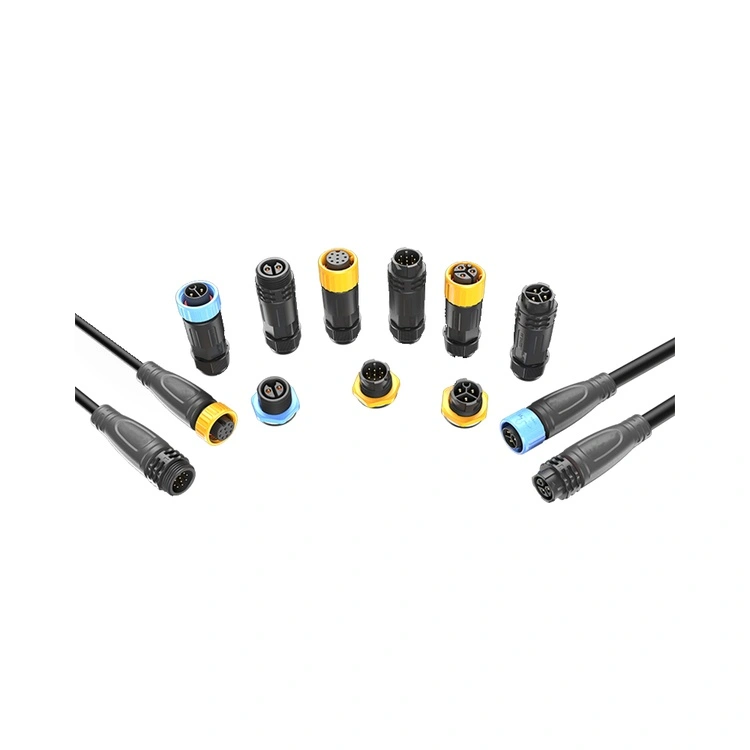

A 2-12 érintkezős konfigurációkban kapható, beleértve az 5, 3+9 tűs hibrid teljesítményjel-változatokat, amelyek nagy áramerősségű tápérintkezőket alacsony feszültségű jelérintkezőkkel kombinálnak egyetlen házban. Az M25 sorozat a nagy teljesítményű alkalmazások széles skáláját támogatja.
Az érintkezők sárgarézből készülnek, szelektív aranyozással, alacsony és stabil érintkezési ellenállást tartva fenn több száz párosítási cikluson keresztül. A maximálisan támogatható áram 30A érintkezőnként.

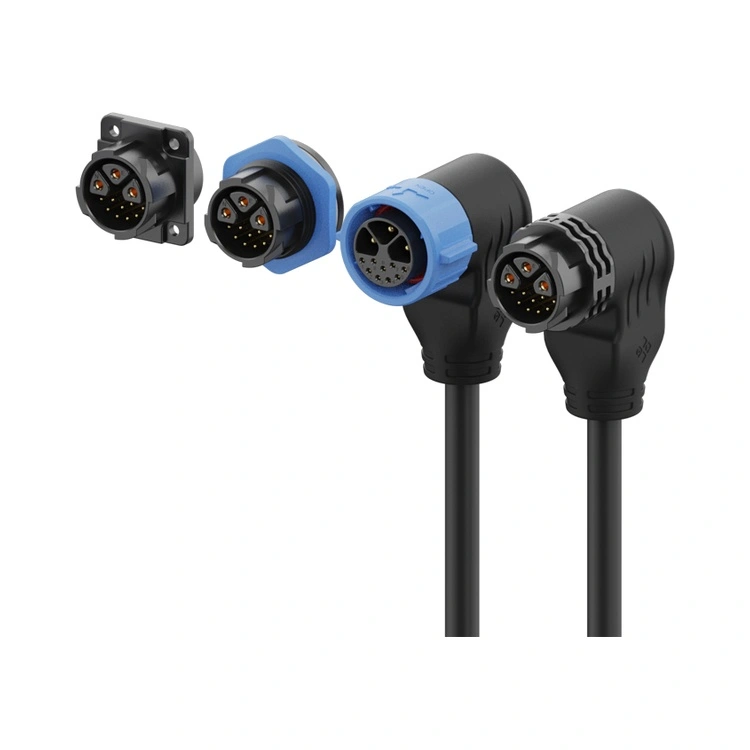

Reunion manufactures the M25 series through a vertically integrated process—from precision machining through automated assembly and 100% electrical testing. Kapható panelre szerelhető és kábelre szerelhető változatban forrasztással.
| Funkció | Haszon |
| Névleges áramerősség 30A-ig | Kezeli az M-sorozat legnagyobb teljesítményű terheléseit – alkalmas nehéz motorokhoz, elektromos járművek töltőihez és ipari áramelosztáshoz. |
| IP67 vízálló | Ellenáll a pornak, az ideiglenes bemerítésnek és a hosszabb bemerítésnek – megbízható kültéri és mosási környezetben. |
| Hibrid 3+2, 3+5, 3+9 tűs opciók | Egy csatlakozóban egyesíti a nagyáramú tápérintkezőket (20A-ig) alacsony feszültségű jel érintkezőkkel – csökkenti a kábelek számát és a panel helyet. |
| Menetes reteszelő mechanizmus | Rezgésálló párosítás – megakadályozza, hogy a nehéz gépek mozgása és a hőciklus miatt kilazuljanak. |
| Aranyozott sárgaréz érintkezők | Alacsony érintkezési ellenállás (≤3 mΩ) és korrózióvédelem – megőrzi a teljesítményt nedves és kültéri környezetben. |
| Magas hőmérsékletű hőre lágyuló szigetelő | -40°C és +105°C között működik – extrém ipari és kültéri hőmérsékleti viszonyokat is lefed. |
| Teljesen műanyag ház | Magas hőmérsékletű, hőre lágyuló anyagok – zord környezetben is használható |
| Több megszüntetési lehetőség | Forrasztás, bemerítés – alkalmazkodik a különböző összeszerelési módokhoz. |
| Paraméter | 2 tűs | 3 tűs | 4 tűs | 5 tűs | 6 tűs | 3+2 tűs | 3+5 tűs | 3+9 tűs |
| Névleges feszültség | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Jelenlegi értékelés | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Huzalszakasz | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Üzemi hőmérséklet:-40°C ~ +105°C
Védelmi besorolás:IP65 / IP67 / IP68 (párosított állapot)
Ház anyaga:Magas hőmérsékletű hőre lágyuló műanyag
Kapcsolattartó anyag:Aranyozott sárgaréz
Érintkezési ellenállás:≤3mΩ
Párzási ciklusok:≥500
Gyúlékonysági besorolás:UL 94 V-0
Minden anyag RoHS-kompatibilis
| Vonatkozás | Reunion M25 sorozat | Prémium európai M25 márkák | Olcsó márka nélküli M25 |
| Ár | Mennyiségbarát árképzés | 3-4× magasabb | Olcsóbb előre |
| Jelenlegi értékelés | 30A-ig | 25A-ig jellemző | Változó, gyakran túlértékelt |
| Hibrid opciók | 3+2, 3+5,3+9 – standard | Korlátozott | Nem kínált |
| IP67 ellenőrzés | Tételenkénti bemerítéssel tesztelt | Tételenként tesztelt | Nincs igazolva |
| 100% elektromos tesztelés | Minden egység | Minta alapú | Véletlen vagy semmi |
| Aranyozás | standard | ≥0,2-0,4 µm | Vékony vagy semmi |
| Nyomon követhetőség | Az ERP nyomon követhető a gyantától a kész csatlakozóig | Igen | Egyik sem |
| Átfutási idő | 12-15 nap | 4-8 hét | Kiszámíthatatlan |
| Testreszabás MOQ | Alacsony (100 db) | Magas (500+) | Nem kínált |
| Műszaki támogatás | 24 órás válasz a 10 fős mérnöki csapattól | Jó, de lassabb | Korlátozott |
| ISO tanúsítványok | 9001, 14001, 13485 | Általában 9001 | Általában egyik sem |
A Reunion előnye: Dokumentált IP67-es tömítést, hibrid teljesítményjel-konfigurációkat és 30 A-ig terjedő áramerősséget kap – mindezt költséghatékony áron, az európai márkák prémium költsége nélkül.
| Tanúsítvány | Hatály |
| ISO 9001:2015 | Minőségirányítás – tervezés, gyártás és értékesítés utáni szolgáltatás. |
| ISO 14001:2015 | Környezetgazdálkodás – ellenőrzött hulladékcsökkentés és fenntartható gyakorlatok. |
| ISO 13485:2016 | Orvosi eszközök minőségirányítása – a diagnosztikai vagy felügyeleti berendezésekben használt M25-re vonatkozik. |
| UL elismert | Alkatrész szintű biztonsági tanúsítvány az észak-amerikai piacokra. |
| RoHS | Veszélyes anyagok korlátozása – megfelel az EU-irányelvnek. |
| Megfontolás | M20 | M25 |
| Maximális áram | 20A | 30A |
| Mechanikai robusztusság | Standard | Robusztusabb – nagyobb héj, vastagabb falak |
| Kábel kapacitás | 2,0 mm²-ig | 4,0 mm²-ig |
| Panel tér | Kompaktabb | Nagyobb kivágást igényel |
| Hibrid opciók | Nem | 3+2, 3+5,3+9 |
Válassza az M25-öt, ha:
A nagy igénybevételű alkalmazásokhoz maximális mechanikai robusztusságra van szükség.
Alkalmazása nagyobb kábelekre vagy nagyobb mechanikai igénybevételre vonatkozik.
A kesztyűs kézzel való könnyű kezeléshez a legnagyobb héjra van szüksége.
A panel helye lehetővé teszi a nagyobb, 25 mm-es kivágást.
Válassza az M20-at mikor A panelek helye korlátozott, vagy az alkalmazás nem igényel további mechanikai robusztusságot.
Igen – az M25 sorozat kiválóan alkalmas elektromos járművek töltési infrastruktúrájára, különösen a következőkre:
AC töltőállomások.
Beépített töltők (mérsékelt egyenáram).
Akkumulátor-kezelő rendszer interfészek (teljesítmény + jel).
Az M25 30 A névleges áramerőssége, IP67 tömítése és hibrid teljesítményjel-konfigurációi praktikus választássá teszik számos elektromos töltési alkalmazáshoz. Egyenáramú gyorstöltéshez (100A+) nagyobb ipari csatlakozókat ajánlunk, amelyeket kifejezetten nagyáramú egyenáramú alkalmazásokhoz terveztek.
Az IP67 tömítés elérése és fenntartása érdekében a Reunion a következőket ajánlja:
Párosító nyomaték – Kézzel húzza meg a tengelykapcsoló anyát, amíg az O-gyűrű hozzá nem ér a panel felületéhez, majd nyomatékkulccsal alkalmazzon további 1,2-1,5 Nm nyomatékot. Ne lépje túl az 1,8 Nm-t.
O-gyűrű ellenőrzése – Cserélje ki az O-gyűrűt, ha deformáció, repedés vagy keményedés látható.
Csere ütemezése – Igényes alkalmazásokhoz (napi mosás, kültéri expozíció) évente cserélje ki az O-gyűrűket. Normál ipari környezetekhez 2-3 évente.
Kábel hajlítási sugár– A csatlakozó bemeneténél legalább 5× kábelátmérőt kell tartani.
Kábel tájolása– Kültéri/mosási alkalmazások esetén a kábelkimenetet lefelé fordítsa, hogy megakadályozza a folyadék felgyülemlését a tömítési felület közelében.
