A modern gyárak nem engedhetik meg maguknak a meglazult kábelek vagy rosszul behuzalozott érzékelők miatti leállást. A Reunion ipari automatizálási kábelkötege egyetlen, gyárilag tesztelt és telepítésre kész szerelvénybe tömöríti a táp-, jel-, adat- és kommunikációs vonalakat. Az ISO 9001 tanúsítvánnyal rendelkező gyártás, teljes ERP nyomon követhetőség és házon belüli túlöntés révén olyan kábelkötegeket szállítunk, amelyek túlélik a zord üzemi körülményeket, miközben leegyszerűsítjük a szekrények összeszerelését és a helyszíni karbantartást. Iparági betekintés (terepi adatok): A Reunion 200+ automatizálási vonalon végzett szállítás utáni auditja alapján, az előkezelési és vágási hibák 9%-a csökkenti. terepi telepítési munkaerő átlagosan 52%-kal a pont-pont módszerekhez képest. Ezek nem elméleti számok, hanem tényleges autóipari és csomagolási projektekből származnak.

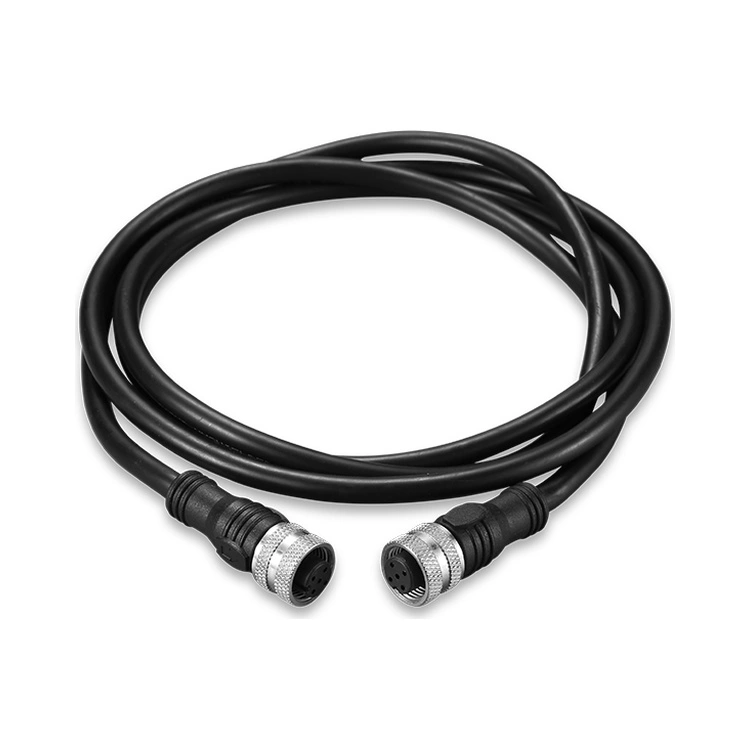

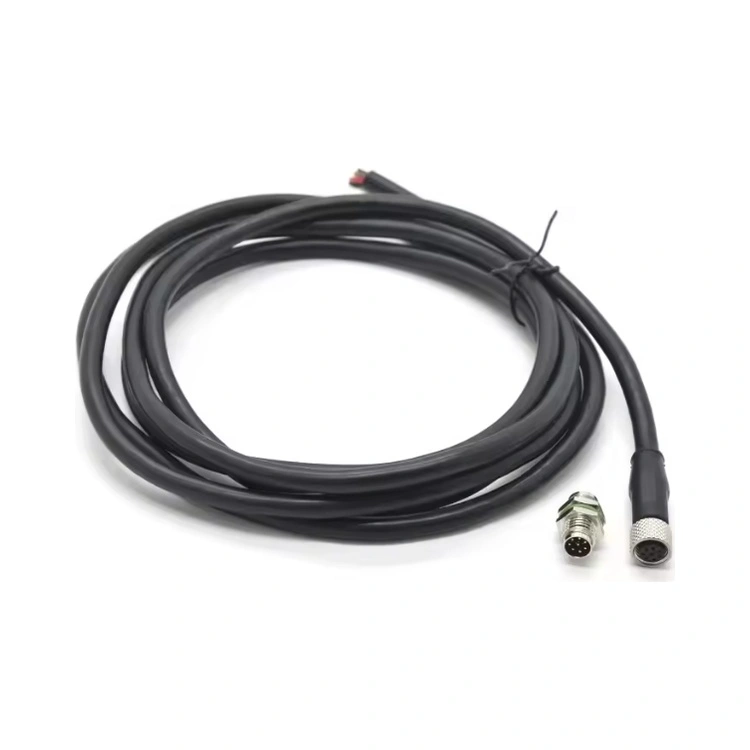

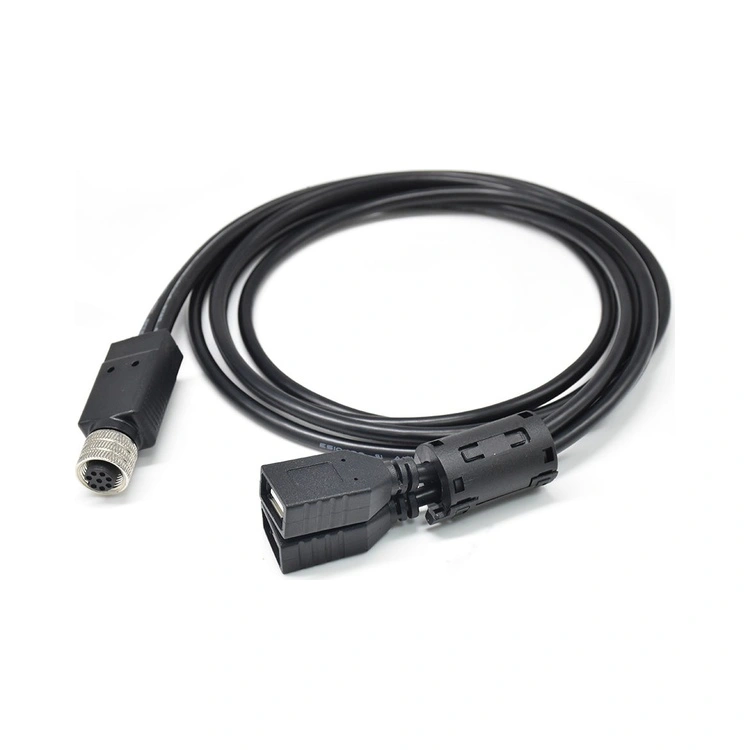

Az ipari automatizálási kábelköteg a Reunion zászlóshajója a gyári berendezések összekapcsolási megoldása. Több tucat egyedi kábelt helyettesít egyetlen, professzionálisan elvezetett köteggel, amely az Ön által megadott csatlakozókban végződik – M8, M12, RJ45, D-sub, sorkapcsok vagy egyedi fröccsöntött típusok. Mindegyik kábelköteg UL/CSA/VDE-tanúsítvánnyal rendelkező vezetőkkel (30 AWG – 10 AWG, sodrott vagy tömör), PVC-ből, PUR-ból, TPE-ből, szilikonból vagy PTFE-ből készült, az Ön hő-, vegyi- és rugalmas élettartamú követelményei alapján. A Reunion automatizált vágó-, lehúzó-, krimpelő- és forrasztósorai ±0,5 mm-es hossz-pontosságot és egyenletes krimpelő-lehúzási erőt biztosítanak – minden tételben, minden alkalommal.
A gyakori konfigurációk a következők:
Vezérlőszekrény kábelkötegei – PLC-I/O, áramelosztás és hátlap kábelezés.
Érzékelő és működtető kábelköteg – Proximity, fotoelektromos, szelepcsatlakozók több leejtési ponttal.
Robot-karvégi szerszámok – Tápellátás, jel és Ethernet kombinálva egy PUR-köpenyben, 10 000+ rugalmas ciklusra.
Terepibusz- és látókábelek – Árnyékolt változatok EtherCAT, PROFINET, Camera Link és GigE számára.
| Funkció | Előny – Miért válassza ezt a beszerzési és mérnöki szakma? |
| Egyedi kábelkonfigurációk | A gép elrendezéséhez igazítva – kiküszöböli a redundáns kábeleket és leegyszerűsíti az útválasztást. |
| Előre összeszerelt és 100%-ban tesztelt | Folytonosság, szigetelési ellenállás, dielektromos ellenállás – minden ipari automatizálási kábelköteg vizsgálati jelentéssel készül. |
| M8, M12, RJ45, D-sub, sorkapcsok, egyedi csatlakozók | Egy kábelköteg, több interfész – adapterek nélkül alkalmazkodik a vegyes gyártók berendezéséhez. |
| Fólia vagy fonat árnyékolás (≥ 85%-os lefedettség) | Megőrzi a jelek integritását a VFD-k, szervohajtások és hegesztőberendezések közelében. |
| PVC, PUR, TPE, szilikon kabátok | Olajálló, rugalmas, magas hőmérsékletű vagy lemosható – pontosan illeszkedjen a környezetéhez. |
| Egyedi fröccsöntés | Beépített feszültségmentesítő és IP67 tömítés – kiküszöböli a csatlakozó hátfalának hibáit. |
| 2 év gyártási garancia | Lefedi a szakadt áramköröket, rövidzárlatokat és a csatlakozók leválását normál használat esetén. |
| Paraméter | Specifikáció |
| Kábel típusok | PVC, PUR, TPE, szilikon, PTFE (adja meg az alkalmazást) |
| Vezetőméretek | 28 AWG - 16 AWG (szálas vagy tömör, ónozott vagy csupasz réz) |
| Csatlakozók típusai | M8, M12 (A/B/D kódolású), RJ45, D-sub (9/15/25/37 tűs), sorkapcsok, egyedi fröccsöntött |
| Árnyékolási lehetőségek | Árnyékolatlan, fólia (100%-os fedés), fonat (≥85%-os fedés), fólia + fonat kombináció |
| Kabát anyagok | PVC (standard), PUR (olaj- és zsírálló), TPE (robot/flex), szilikon (magas hőmérséklet 200°C-ig) |
| Üzemi hőmérséklet | -40°C és +105°C között |
| Tesztelés (a termelés 100%-a) | Folytonosság, szigetelési ellenállás (≥100 MΩ), dielektromos ellenállás (1500 VAC), szemrevételezés és méretvizsgálat |
| Védelmi besorolás | Akár IP67-ig (öntött csatlakozókkal, a csatlakozó oldaltól függően) |
Az elsődleges jelentkezési mezők a következők:
Gépvezérlő rendszerek – PLC rack, I/O modulok, biztonsági relék, tápegységek.
Érzékelő- és aktuátorhálózatok – Induktív/közelítési érzékelők, fotoelektromos érzékelők, ultrahangos érzékelők és szelepelosztók.
Robotika és együttműködő robotok – Karvégi szerszámcserélők, megfogók, látásirányítás, erő-nyomaték érzékelők.
Csomagológépek – Palackozó töltőanyagok, kupakok, címkézők, zsugorfóliák, raklapozók.
Anyagmozgatás – Szállítószalag-hajtások, AGV-navigáció, raktári ingajáratok, ASRS-rendszerek.
Gépi látás – GigE, USB3, Camera Link kábelek power-over-coax opciókkal.
Gépjárműgyártás – Erőátviteli próbapadok, karosszéria-fehér hegesztés, akkumulátormodul-összeszerelő sorok.
Élelmiszer- és italfeldolgozás – Rozsdamentes acéllal kompatibilis, mosásbiztos PUR hevederek egészségügyi környezetekhez.
| Tanúsítvány | Hatály és relevancia |
| ISO 9001:2015 | Minőségirányítás – tervezés, gyártás és értékesítés utáni szolgáltatás. |
| ISO 14001:2015 | Környezetgazdálkodás – igazolt hulladékcsökkentés és fenntartható anyagbeszerzés. |
| ISO 13485:2016 | Orvostechnikai eszközök minőségirányítása – alkalmazható a diagnosztikai és terápiás berendezésekben használt hevederekre. |
| RoHS és REACH | Teljes EU kémiai megfelelőség – tanúsítványok kérésre elérhetőek. |
A Reunion szokásos átfutási ideje a következő:
Prototípus minták (1-5 darab) – 7-10 nap.
Kísérleti gyártás (10-50 darab) – 10-15 nap.
Teljes gyártási rendelés (100+ darab) – 15-20 nap.
Az átfutási idők a csatlakozó elérhetőségétől, a kábelanyag-beszerzéstől és a kábelköteg bonyolultságától függően változnak. Minden árajánlathoz határozott szállítási határidőt biztosítunk, és gyorsított szolgáltatásokat kínálunk – beleértve a kritikus alkatrészek légi szállítását is – sürgős vonalleállási helyzetekre.
Ha 24 órán belül pontos árajánlatot szeretne készíteni, kérjük, küldje el az alábbiakat:
Kábelspecifikációk – Vezetőméret (AWG), vezetékszám, teljes hossz és a köpeny anyaga (PVC, PUR, TPE, szilikon vagy PTFE).
Csatlakozók specifikációi – Típus mindkét végén (M8, M12, RJ45, D-sub, sorkapcsok vagy egyedi), érintkezők hozzárendelése és illeszkedési tájolása.
Környezeti követelmények – Működési hőmérséklet-tartomány, vegyi expozíció (olaj, hűtőfolyadék, oldószerek), rugalmas ciklus élettartama és IP-besorolása szükséges.
Mennyiség – Becsült kezdeti rendelési mennyiség és éves felhasználási előrejelzés.
Rajzok – vázlat, bekötési táblázat vagy 3D-s útválasztási modell (ha van). Ha nem rendelkezik teljes specifikációval, a Field Application Engineering (FAE) csapatunk 3 munkanapon belül együttműködik Önnel a terv kidolgozásában – díjmentesen.
A standard MOQ 50 darab SKU-nként. A prototípus-érvényesítéshez 1-10 darab rendelést is elfogadunk magasabb egységáron – ez lehetővé teszi, hogy tesztelje az illeszkedést, a formát és a működést, mielőtt elkötelezi magát a mennyiségre. Hosszú távú volumenszerződések esetén (5000 db feletti éves fogyasztás) konszignációs leltári programokat kínálunk – raktáron szállítjuk a hevedereket, és éppen időben szállítjuk az összeszerelősorra, csökkentve a forgótőkét és kiküszöbölve a beszerzési rendelés átfutási idejét.
A Reunion 2 év gyártási garanciát biztosít a szakadásokra, rövidzárlatokra és a csatlakozók leválasztására normál üzemi körülmények között. Fenntartjuk a 0,1%-os éves hibaarány-célt – a legalacsonyabbak között az iparágban. Ha egy kábelköteg meghibásodik a garanciális időszakon belül, 48 órán belül kicseréljük (globális expressz szállítás), és fedezzük a cserealkatrész teljes költségét. Értékesítés utáni csapatunk távoli hibaelhárítási támogatást is nyújt videohíváson keresztül, és kötegelt szintű tesztrekordokat vezetünk minden szállított kábelkötegről – így azonnal nyomon követhetjük és megoldhatjuk a problémákat.
