Cikk összefoglaló:AS sorozatú fém nyomócsatlakozóötvözi a kompakt felépítést, a biztonságos push-pull reteszelést, a teljes EMC-árnyékolást és a rugalmas érintkező-konfigurációkat olyan berendezésekhez, ahol a csatlakozás megbízhatósága és a korlátozott beépítési hely számít. által kifejlesztettReunion, a sorozatot orvosi berendezésekhez, vizsgáló- és mérőműszerekhez, hordható technológiához és hordozható elektronikus rendszerekhez tervezték. 0-2 héjmérettel, több érintkezési lehetőséggel, több mint 5000 párosítási ciklussal és -45°C-ig terjedő hőmérséklet-tartományával praktikus egyensúlyt biztosít a miniatürizálás, a tartósság és az elektromos teljesítmény között.
Tartalomjegyzék
- Mi az S sorozatú fém nyomócsatlakozó?
- Melyek az S sorozat fő előnyei?
- Mik a legfontosabb műszaki adatok?
- Hol használják az S sorozatú fém nyomócsatlakozót?
- Hogyan válasszák ki a mérnökök a megfelelő csatlakozót?
- Hogyan lehet személyre szabni az S sorozatot?
- Hogyan szabályozza a Reunion a termékminőséget?
- Gyakran Ismételt Kérdések

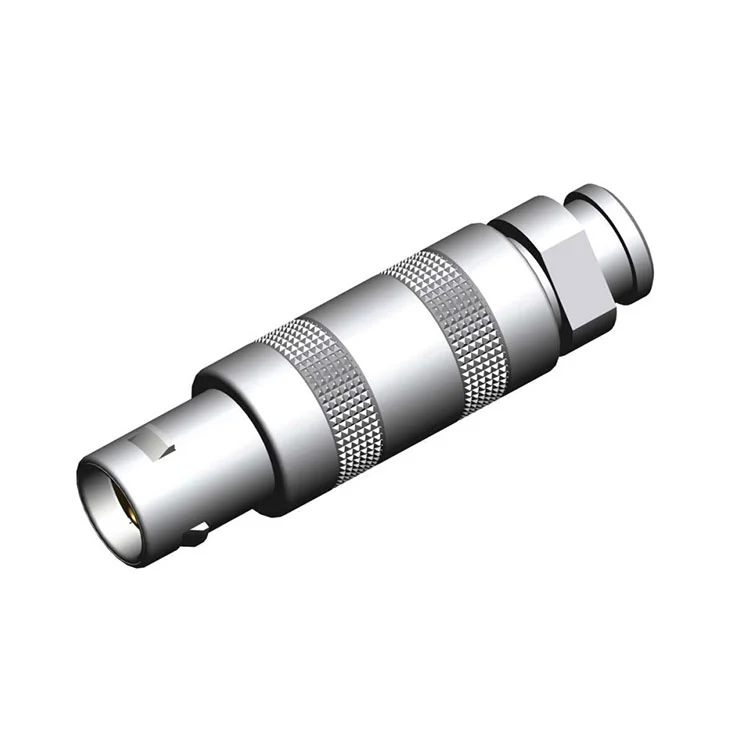

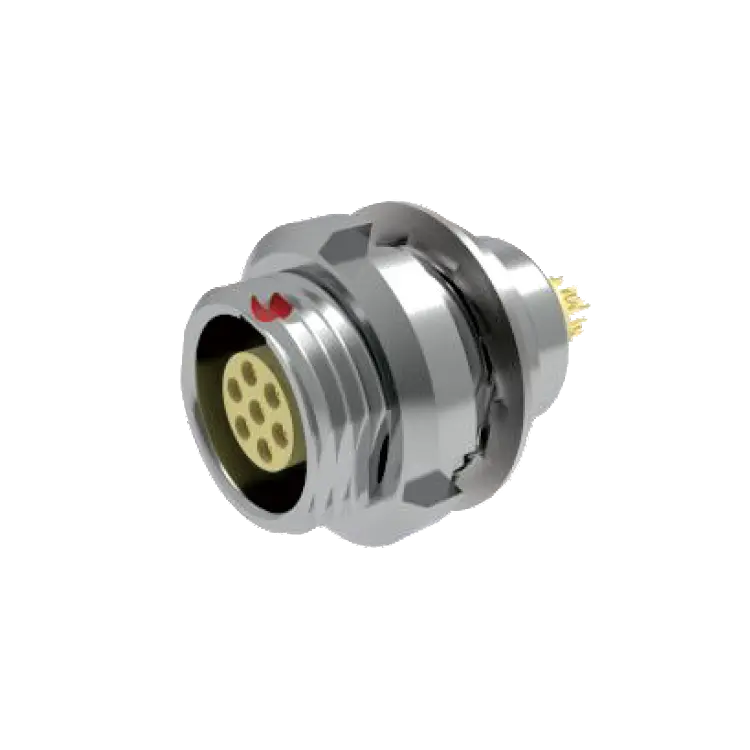

Mi az S sorozatú fém nyomócsatlakozó?
AS sorozatú fém nyomócsatlakozóegy kompakt kör alakú csatlakozó, amelyet olyan alkalmazásokhoz fejlesztettek ki, amelyek megbízható elektromos csatlakozást igényelnek korlátozott beépítési helyeken. A hagyományos menetes csatlakozókkal ellentétben a push-pull önreteszelő mechanizmus lehetővé teszi a gyors illesztést és szétválasztást, miközben tapintható és hallható visszajelzést ad, ha a csatlakozás megfelelően van rögzítve.
A Reunion az S sorozatot a hordozható és szűk helyű berendezésekhez pozicionálja, ahol a csatlakozó mérete, a mechanikai megbízhatóság, az árnyékolás és a könnyű kezelhetőség mind befolyásolja a rendszer kialakítását. Fém felépítése mechanikai szilárdságot és 360 fokos elektromágneses árnyékolást biztosít, míg vékony profilja minimalizálja a berendezés panelből való kiemelkedését.
A sorozat többféle héjméretben és érintkezőkonfigurációban kapható. A konfigurációtól függően a mérnökök kiválaszthatják a forrasztást vagy a NYÁK-végződést, hogy megfeleljenek a különböző összeszerelési követelményeknek. Ez a rugalmasság teszi a csatlakozót alkalmassá kompakt prototípusokhoz és nagy mennyiségben gyártott professzionális berendezésekhez egyaránt.
Melyek az S sorozat fő előnyei?
A csatlakozó kiválasztása ritkán egyetlen specifikáción alapul. A hordozható elektronika és a professzionális berendezések esetében a tervezőknek általában egyensúlyba kell hozniuk a telepítési helyet, a csatlakozás biztonságát, a jel integritását, a tartósságot és a gyártási követelményeket. Az S sorozat számos tervezési jellemzőn keresztül kezeli ezeket a tényezőket.
Kompakt és könnyű szerkezet
Az alacsony profilú kialakítás csökkenti a szerelési felületen túlnyúló csatlakozóház mennyiségét. Ez különösen értékes a kézi műszerek és a kompakt vázak esetében, ahol a panelterület minden millimétere számít.
Gyors Push-pull reteszelés
Az önreteszelő mechanizmus támogatja a gyors egykezes kezelést. A hallható kattanás és a tapintható visszajelzés segíti a kezelőket a sikeres kapcsolódás azonosításában, ami különösen akkor hasznos, ha a csatlakozókat szűk vagy vizuálisan korlátozott helyen kell telepíteni.
360 fokos EMC árnyékolás
A teljesen fém ház folyamatos elektromágneses árnyékolást biztosít a csatlakozási interfész körül. A közzétett specifikációk több mint 60 dB csillapítást jeleznek 100 MHz-en, így a sorozat alkalmas olyan berendezésekhez, ahol az elektromágneses interferencia befolyásolhatja az érzékeny jeleket.
Magas párzási tartósság
Az S sorozatot ismételt csatlakoztatásra és leválasztásra tervezték, névleges tartóssága több mint 5000 párosítási ciklus. Ez fontos a gyakran karbantartott vagy újrakonfigurált vizsgálóberendezések, orvosi műszerek és hordozható rendszerek esetében.
- Alacsony profilú panelek beépítése
- Push-pull önreteszelő működés
- Fém ház az elektromágneses árnyékoláshoz
- Többféle héjméret és érintkezőkonfiguráció
- Több mint 5000 párzási ciklus
- Üzemi hőmérséklet opciók -45°C és +125°C között
Mik a legfontosabb műszaki adatok?
Az elektromos és mechanikai specifikációk megértése elengedhetetlen, mielőtt egy kör alakú csatlakozót egy új termékbe integrálna. Az alábbi specifikációk az S sorozat közzétett konfigurációját foglalják össze.
| Paraméter | S sorozat specifikációi |
|---|---|
| Shell anyag | Sárgaréz, szabványos |
| Kagylóméretek | 0, 1 és 2 |
| Kapcsolatfelvételi lehetőségek | 2-6 érintkező a hivatkozott konfigurációban; nagyobb sűrűségű opciók is elérhetők |
| Jelenlegi értékelés | 5A-tól 15A-ig érintkezőnként, az érintkezőmérőtől függően |
| Névleges feszültség | 200V - 500V AC/DC |
| Párzási ciklusok | Több mint 5000 művelet |
| Hőmérséklet tartomány | -45°C és +125°C között |
| EMI árnyékolás | 360° metal shielding; >60 dB csillapítás 100 MHz-en |
| Behatolás elleni védelem | IP50 szabvány |
| Sópermet ellenállás | Több mint 72 óra |
| Érintkezési ellenállás | ≤5 mΩ kezdeti |
| Szigetelési ellenállás | ≥5000 MΩ 500 VDC mellett |
A tényleges névleges értékeket mindig ellenőrizni kell az adott csatlakozó konfigurációval, érintkezőmérettel, lezárási móddal és a tervezett működési feltételekkel a végső termék minősítése előtt.
Hol használják az S sorozatú fém nyomócsatlakozót?
A kompakt méretek, a gyors reteszelés, az árnyékolás és a mechanikai tartósság kombinációja az S sorozatot alkalmassá teszi olyan berendezésekhez, amelyek gyakori csatlakoztatást igényelnek, miközben megőrzik a kis összterületet.
Orvosi és diagnosztikai berendezések
A hordozható ultrahangrendszerek, a betegmonitorok, a pulzoximéterek, az elektrosebészeti berendezések és a diagnosztikai műszerek előnyére válhatnak a kompakt csatlakozók, amelyek biztonságosak maradnak a berendezés mozgatása és szervizelése során. A csatlakozó megbízhatósága különösen fontos, ha az elektromos jeleknek stabilnak kell maradniuk az ismételt használat során.
Teszt- és mérőberendezések
A kézi oszcilloszkópok, multiméterek, logikai analizátorok, kalibráló berendezések és környezeti vizsgáló műszerek gyakran kompakt külső interfészt igényelnek. A push-pull mechanizmus leegyszerűsítheti a csatlakozás gyakori cseréjét, míg a fémhéj segít megvédeni az érzékeny jeleket az elektromágneses interferencia ellen.
Viselhető és hordozható technológia
Az ipari exoskeletonok, hordható megfigyelőrendszerek, fejre szerelhető berendezések és más hordozható elektronikai eszközök szigorú hely- és súlykorlátozással szembesülhetnek. A vékony, kör alakú csatlakozó egy másik lehetőséget kínál a tervezőknek, ha a hagyományos nagyobb interfészek nem megfelelőek.
Professzionális audio-vizuális berendezések
A hordozható felvevők, műsorszóró kamerák, vezeték nélküli adók és a kapcsolódó professzionális berendezések olyan csatlakozókat igényelhetnek, amelyek ellenállnak az ismételt kezelésnek. A gyorszáras interfész javíthatja a terepi használhatóságot anélkül, hogy hosszadalmas menetes illesztési folyamatra támaszkodna.
Hogyan válasszák ki a mérnökök a megfelelő csatlakozót?
A csatlakozó kiválasztását a berendezés tényleges elektromos, mechanikai, környezeti és telepítési követelményeivel kell kezdeni, nem pedig a legkisebb elérhető modell kiválasztásával.
- Határozza meg a kapcsolatfelvételi igényt:Határozza meg a szükséges táp- és jeláramkörök számát, és hagyjon elegendő teret a jövőbeni tervezési változtatásokhoz.
- Ellenőrizze az elektromos teljesítményt:Hasonlítsa össze az üzemi feszültséget és áramerősséget a csatlakozó névleges értékeivel, figyelembe véve az érintkezőmérőt és a hőmérsékletet.
- A rendelkezésre álló hely értékelése:Erősítse meg a héj méretét, a panel kivágását, a csatlakozó mélységét, a kábelelvezetést és a csatlakozási interfész körüli távolságot.
- Vegye figyelembe a párzás gyakoriságát:A gyakran szervizelt berendezéseknél előnyben részesítse az ismételt párosítási ciklusokhoz tervezett csatlakozókat.
- Tekintse át a környezeti feltételeket:A hőmérséklet, rezgés, ütés, páratartalom, korrózió és elektromágneses interferencia mind befolyásolhatja a csatlakozó kiválasztását.
- Határozza meg a befejezési módot:Döntse el, hogy a forrasztás, a nyomtatott áramkör vagy a kábelszerelvény-végződés megfelel-e a legjobban a gyártási folyamatnak.
Az OEM-projekteknél hasznos a csatlakozó értékelése a kábelszerelvényekkel, a hátfallal, a feszültségmentesítővel, a panelszerkezettel és a bekötési sémával együtt. Ez a megközelítés csökkenti az integrációs problémákat a későbbi gyártási szakaszokban.
Hogyan lehet személyre szabni az S sorozatot?
A különböző berendezés-platformok gyakran eltérő csatlakozókonfigurációt igényelnek. A Reunion olyan testreszabási lehetőségeket kínál, amelyek lehetővé teszik az S sorozat speciális mechanikai és kábelszerelési követelményekhez való igazítását.
| Testreszabási terület | Elérhető opciók |
|---|---|
| Shell Kikészítés / Szín | Ezüst, fekete vagy kiválasztott RAL színek |
| Érintkező bevonat | Arany, ezüst vagy ón opciók |
| Kábelmérő | 32AWG-től 20AWG-ig |
| Kabát anyagok | PVC, PUR, szilikon vagy PTFE |
| Lézeres jelölés | Logó, cikkszám, vonalkód vagy egyéb azonosító |
| Csomagolás | Antisztatikus csövek, szalag és orsó és egyedi címkézés |
Egyedi kábelszerelvények is szállíthatók kiválasztott hosszúságokkal, idomokkal, árnyékolási konfigurációkkal és öntött húzásmentesítő csizmákkal. Ez leegyszerűsítheti a beszerzést azáltal, hogy lehetővé teszi az OEM számára, hogy egy csatlakozót és beszerelésre kész kábelszerelvényt egyetlen integrált alkatrészként szerezzen be.
Hogyan szabályozza a Reunion a termékminőséget?
A professzionális csatlakozók esetében a következetes gyártás ugyanolyan fontos, mint az alapvető terméktervezés. A Reunion kijelenti, hogy gyártási folyamata magában foglalja a precíziós megmunkálást, a felületkezelést, a kontaktsajtolást és a bevonatolást, a lapkaformázást, az összeszerelést, az elektromos tesztelést, a mechanikai tesztelést és a csomagolást.
A kritikus gyártási méreteket precíziós megmunkálással és folyamatfelügyelettel szabályozzák. A késztermékek elektromos és mechanikai ellenőrzésen esnek át, beleértve az érintkezési ellenállást, a szigetelési ellenállást, a dielektromos ellenállást, a folytonosságot, a párosítási erőt és a szemrevételezést.
A termékinformációk szerint a Reunion minőségbiztosítási rendszere ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL elismert státusz és RoHS megfelelőség. A vállalat azt is kijelenti, hogy az S sorozatú csatlakozókat 100%-ban elektromos és mechanikai tesztelésnek vetik alá a szállítás előtt.
Az OEM vásárlók számára a gyártásellenőrzés, a tesztelés, a nyomon követhetőség és a testreszabási támogatás kombinációja értékes lehet, ha a csatlakozó teljesítménye közvetlenül befolyásolja a késztermék megbízhatóságát.
Gyakran Ismételt Kérdések
Miben különbözik az S sorozat a hagyományos menetes csatlakozóktól?
A fő különbség a push-pull önreteszelő mechanizmus. Lehetővé teszi a kezelő számára a csatlakozó gyors csatlakoztatását és kioldását anélkül, hogy a csatlakozó anyát elforgatná, így különösen kényelmes hordozható berendezéseknél, vakpárosítási helyzetekben és gyakori csatlakozáscserét igénylő alkalmazásokban.
Hány párosítási ciklust tud támogatni az S sorozat?
A közzétett specifikáció több mint 5000 párosítási műveletet jelez. A tényleges élettartam függhet a csatlakozó konfigurációjától, a működési környezettől, a párosítási feltételektől és a karbantartási gyakorlattól.
Az S sorozat alkalmas orvosi berendezésekhez?
Igen. A sorozatot orvosi diagnosztikai és kezelési berendezésekhez helyezik el, és a Reunion kijelenti, hogy minőségbiztosítási rendszere tartalmazza az ISO 13485:2016 szabványt. Mindazonáltal a kész orvostechnikai eszköz továbbra is felelős a saját vonatkozó szabályozási és biztonsági követelményeiért.
A Reunion szállíthat személyre szabott kábelszerelvényeket?
Igen. A kábelszerelvények testreszabhatók a kábel típusa, átmérője, hossza, árnyékolása, köpenyanyaga és húzásmentesítő kialakítása szerint. Az opciók között szerepel PVC, PUR, szilikon és PTFE kábelanyagok, 32AWG és 20AWG közötti átmérőkkel.
Milyen hőmérsékleti tartomány érhető el?
A közzétett szabvány tartomány -45°C és +125°C között van. A mérnököknek meg kell erősíteniük a pontos csatlakozó, érintkezőkonfiguráció, kábel és szerelvény hőmérséklet-besorolását, mielőtt szélsőséges hőmérsékletű alkalmazásokban használnák.
A csatlakozó személyre szabható céges logóval vagy cikkszámmal?
Igen. A Reunion testreszabási lehetőségként sorolja fel a lézergravírozást, amely lehetővé teszi az ügyfelek számára, hogy logóval, cikkszámmal, vonalkóddal vagy más azonosító információval jelöljék meg a héjat.
Következtetés
Az S sorozatú fém push-pull csatlakozót olyan mérnökök számára tervezték, akiknek kompakt, biztonságos és tartós csatlakozási megoldásra van szükségük az árnyékolás vagy a szervizelhetőség feláldozása nélkül. Push-pull reteszelő mechanizmusa, fém konstrukciója, többféle héjmérete, rugalmas lezárási lehetőségei és több mint 5000 párosítási ciklusa kiválóan alkalmassá teszik orvosi berendezésekhez, tesztműszerekhez, hordozható elektronikához, hordható rendszerekhez és professzionális audiovizuális alkalmazásokhoz. Ha új terméket fejleszt, vagy megbízható cserecsatlakozót keres, látogasson el a Reunion S Series termékoldalára, ahol áttekintheti az elérhető konfigurációkat és kapcsolatfelvételi lehetőségeket. Testreszabott specifikációk, kábelszerelvények, OEM-követelmények vagy mennyiségi vásárlás esetén,lépjen kapcsolatba velünkhogy kérelmét megvitassa a Réunion mérnöki csapatával, és megfelelő megoldást kérjen.
