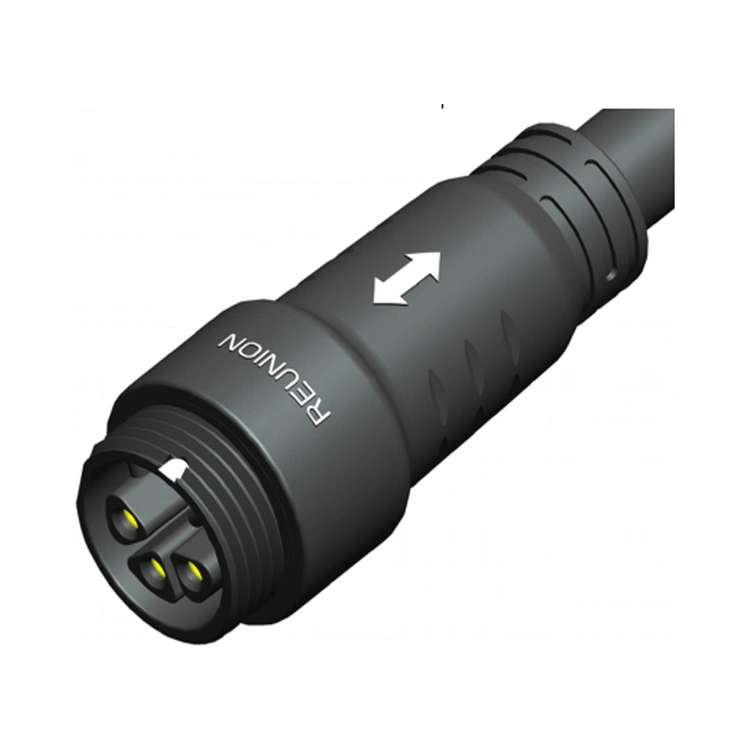

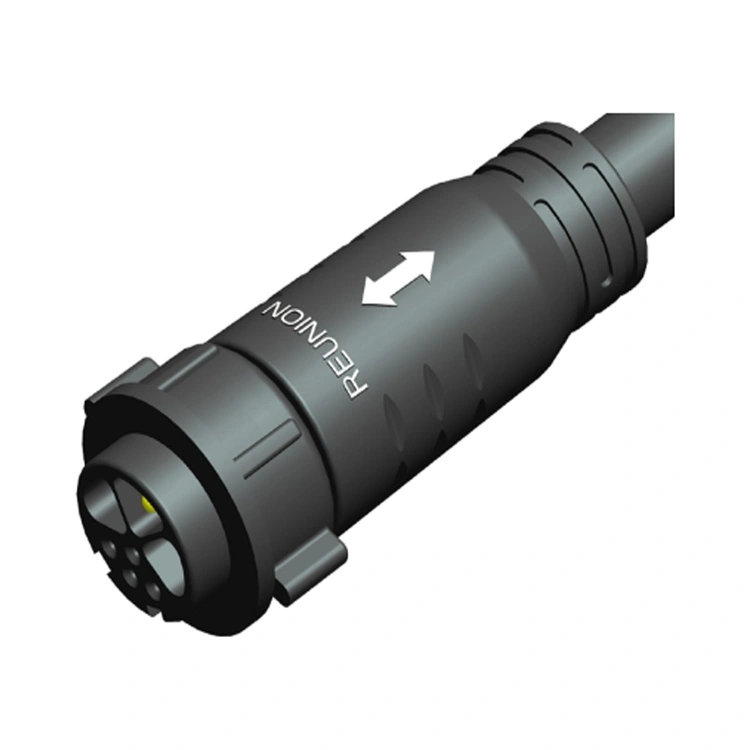

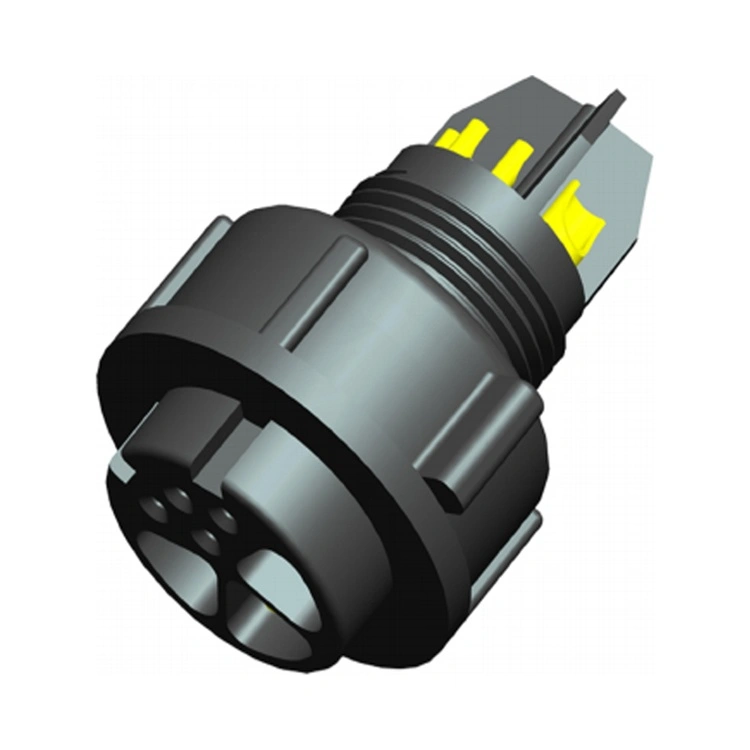

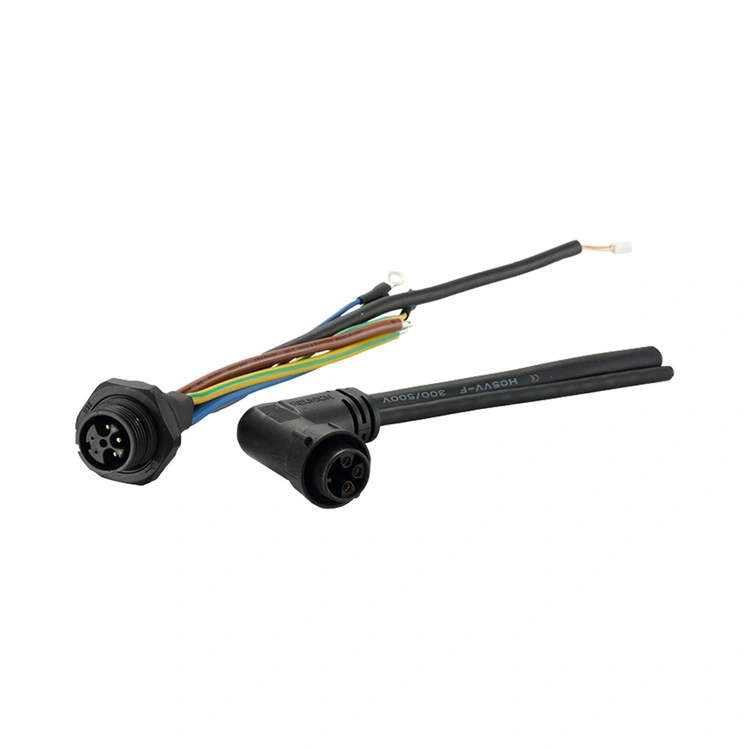

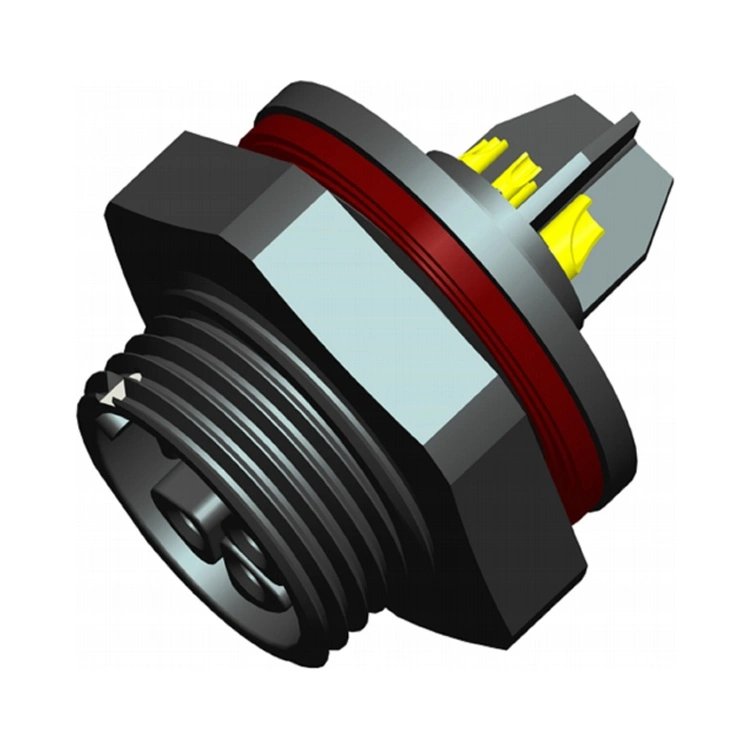

Az M sorozatú Power & Signal Hybrid Connector a Reunion integrált összekapcsolási megoldása olyan alkalmazásokhoz, amelyek áram- és adatátvitelt is igényelnek egyetlen, kompakt házban. Ez a csatlakozó ötvözi az M-sorozat robusztus környezeti tömítését és menetes reteszelő mechanizmusát a hibrid teljesítményjel-érintkező-konfigurációkkal – így nincs szükség külön táp- és jelkábelekre.
A tápérintkezőket biztonságos, kis ellenállású csatlakozásokhoz tervezték 14 AWG-ig terjedő vezetékmérőkkel, míg a jelérintkezők árnyékoltak és úgy vannak elhelyezve, hogy minimálisra csökkentsék az áthallást. A Reunion az M sorozatot vertikálisan integrált eljárással gyártja – a precíziós megmunkálástól az automatizált összeszerelésig és a 100%-os elektromos tesztelésig. A kompakt ipari berendezéseket, robotikát vagy automatizált rendszereket tervező mérnökök számára ez a csatlakozó megbízható, hatékony megoldást kínál, amely csökkenti a vezetékezés bonyolultságát és a panel helyigényét.
| Funkció | Haszon |
| Tápellátás és jel egy csatlakozóban | Egyetlen interfészen egyesíti a tápellátást (22A-ig) és a jelátvitelt – csökkenti a panelterületet, a kábelek számát és a telepítési időt. |
| IP67 környezetvédelmi tömítés | Pormentes és ideiglenes bemerülés ellen védett – megbízható ipari, mosási és kültéri környezetben. |
| Menetes reteszelő mechanizmus | Rezgésálló párosítás – megakadályozza a véletlen szétkapcsolást erős vibrációjú alkalmazásoknál. |
| Több teljesítményjel-konfiguráció | 1M sorozat 2+4Pin, 7Pin és 9Pin 2M sorozat 3+2, 3+4Pin és 9Pin – alkalmazkodik a különböző teljesítmény- és jeligényekhez. |
| Aranyozott érintkezők | Alacsony érintkezési ellenállás és korrózióvédelem – több száz párosítási cikluson keresztül megőrzi a teljesítményt. |
| -40°C - +105°C Működés | Széles hőmérsékleti tartomány lefedi az extrém ipari és kültéri körülményeket. |
| Rugalmas megszüntetési lehetőségek | Forrasztás, mártogatós forrasztás és PCB – különböző összeszerelési módokhoz igazodik. |
| Paraméter | 1M sorozat | 2M sorozat |
| Kapcsolattartó konfigurációk | 2+4 tűs, 7 tűs, 8 tűs | 3+2 tű, 3+4 tű, 9 tű |
| Teljesítményáram | 12A | 22A |
| Tápfeszültség | 250V | 800V |
| Jeláram | 6A | 9A |
| Jelfeszültség | Akár 50V AC/DC | |
| Szigetelési ellenállás | ≥2000MΩ | ≥2000MΩ |
| Párzási ciklusok | ≥1000 alkalommal | ≥1000 alkalommal |
| Üzemi hőmérséklet | -40°C ~ +105°C | -40°C ~ +105°C |
| Védelmi besorolás | IP67 (párosított állapot) | IP67 (párosított állapot) |
| Ház anyaga | PA6 | PA6 |
| Kapcsolattartó anyag | Rézötvözet aranyozással | Rézötvözet aranyozással |
Az M sorozatú táp- és jelhibrid csatlakozót olyan iparágakban alkalmazzák, ahol a kombinált tápjel-kapcsolat leegyszerűsíti a berendezés tervezését és csökkenti a telepítés bonyolultságát.
Robotika – Motorteljesítmény + jeladó visszacsatolása, karvégi szerszámok teljesítménye + érzékelőjelek.
Ipari automatizálás – A hajtómű teljesítménye + helyzetvisszajelzés, szelepvezérlés + állapotfigyelés.
Orvosi eszközök – Szivattyúteljesítmény + áramlásérzékelő jelei, diagnosztikai berendezések teljesítménye + adatok.
LED-világítás – Nagy teljesítményű LED-illesztőprogramok + DALI/DMX vezérlőjelek.
Ipari érzékelők – Érzékelő tápellátása + IO-Link kommunikáció.
Gépjárműgyártás – Összeszerelősor-berendezések tápellátása + vezérlőjelek.
Megújuló energia – A napelemes nyomkövető teljesítménye + pozíció visszajelzés.
| Tanúsítvány | Hatály |
| ISO 9001:2015 | Minőségirányítás – tervezés, gyártás és értékesítés utáni szolgáltatás. |
| ISO 14001:2015 | Környezetgazdálkodás – ellenőrzött hulladékcsökkentés és fenntartható gyakorlatok. |
| ISO 13485:2016 | Orvosi eszközök minőségirányítása – a diagnosztikai vagy felügyeleti berendezésekben használt M sorozatra vonatkozik. |
| UL elismert | Alkatrész szintű biztonsági tanúsítvány az észak-amerikai piacokra. |
| RoHS | Veszélyes anyagok korlátozása – megfelel az EU-irányelvnek. |
A Reunion M sorozatú gyártósora szigorú folyamatszabályozás mellett működik. Az IP67 tömítést minden gyártási tételnél tényleges bemerítési teszttel ellenőrizzük. A vizsgálati jegyzőkönyveket, az anyagtanúsítványokat és az ellenőrzési jelentéseket minden tételről megőrzik.
Mindkét csatlakozó egyetlen interfészben egyesíti a tápellátást és a jelet, de különböző alkalmazási igényeket szolgálnak ki:
| Vonatkozás | M sorozatú hibrid | X sorozatú hibrid |
| Záró mechanizmus | Menetes zárrendszer | Gyorsan forgó reteszelő rendszer |
| Tömítés | IP67 (standard) | IP67 (standard) |
| Teljesítmény besorolás | 22A-ig | 30A-ig |
| Kagylóméret | 1M, 2M sorozat | 1X, 3X sorozat |
| Elsődleges alkalmazás | Ipari, robotika, LED világítás, | Tesztfelszerelés, robotika, akkumulátor, energia, LED kijelző |
