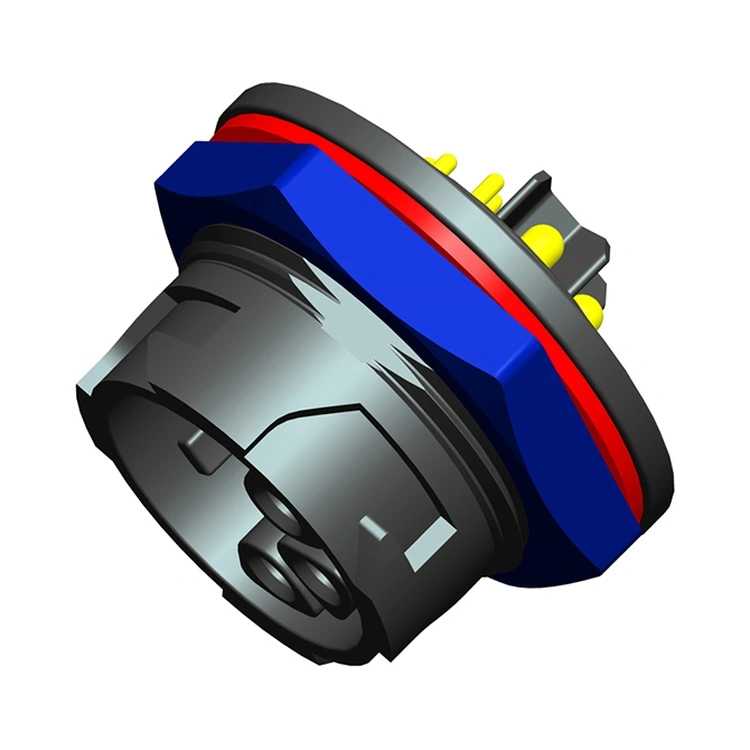

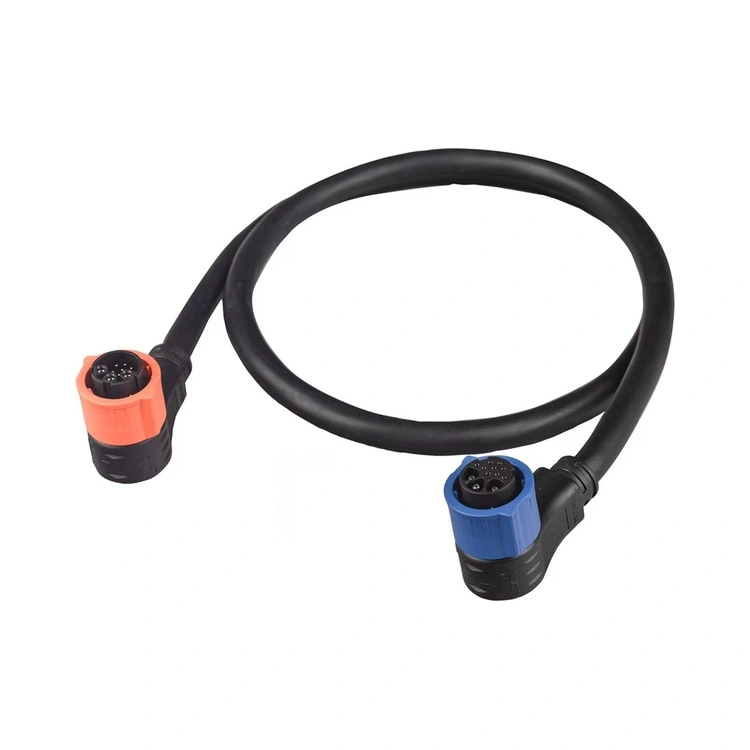

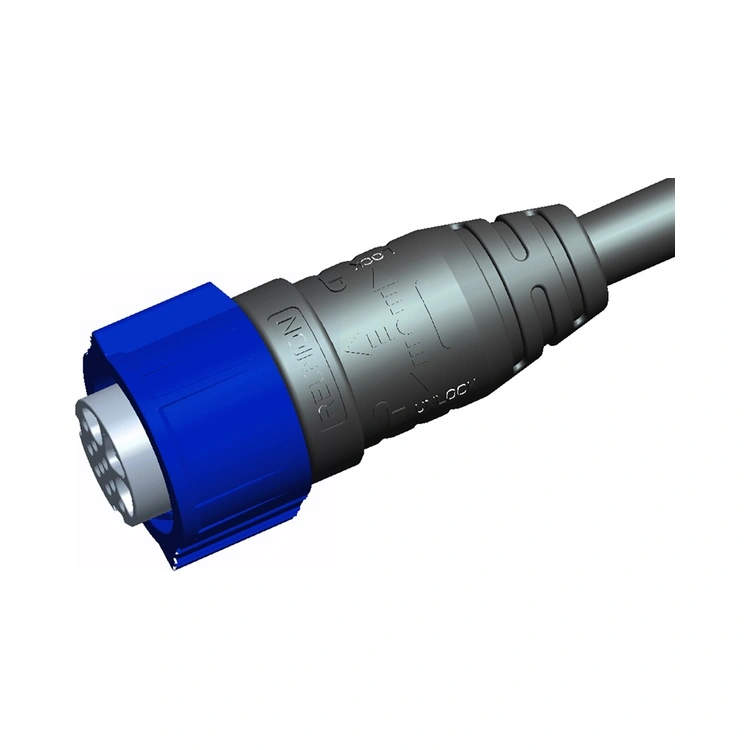

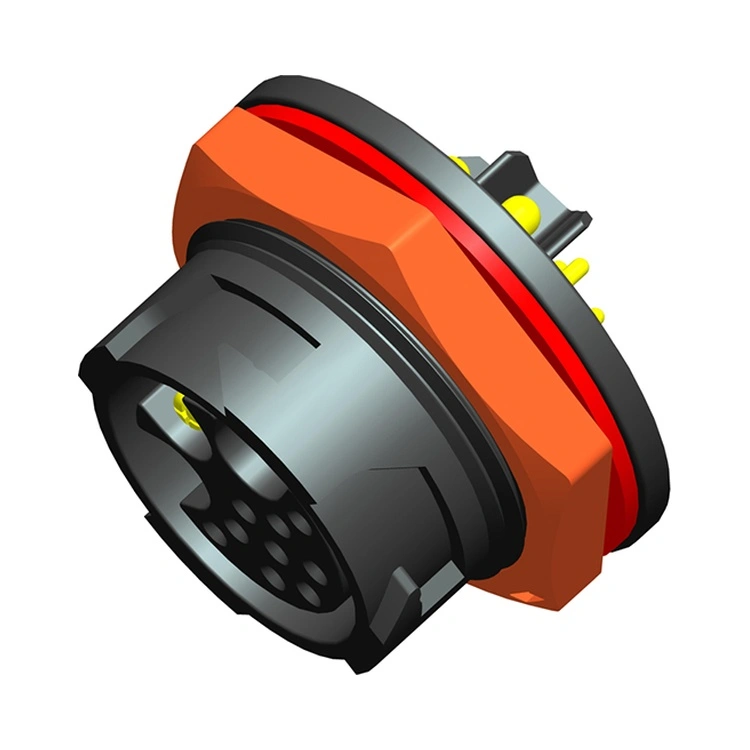

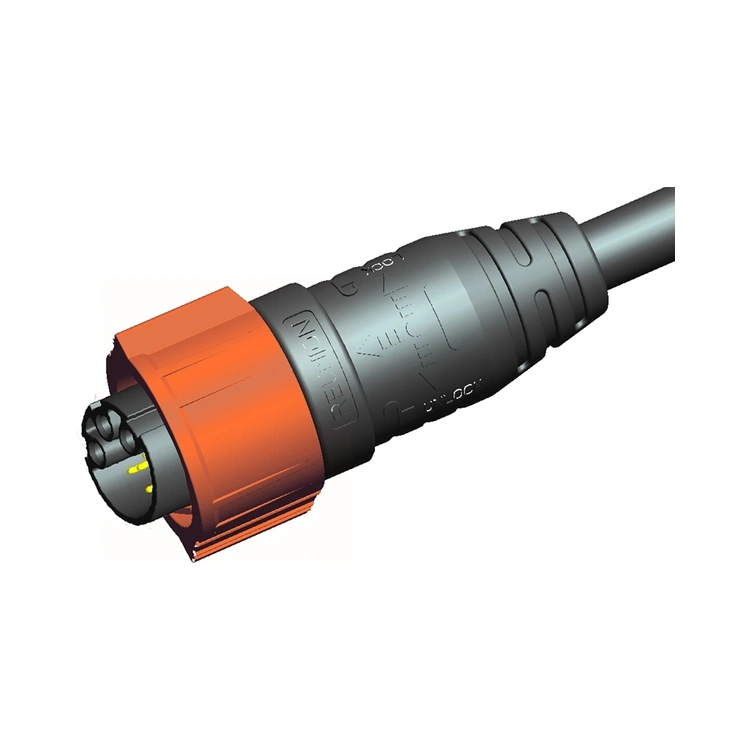

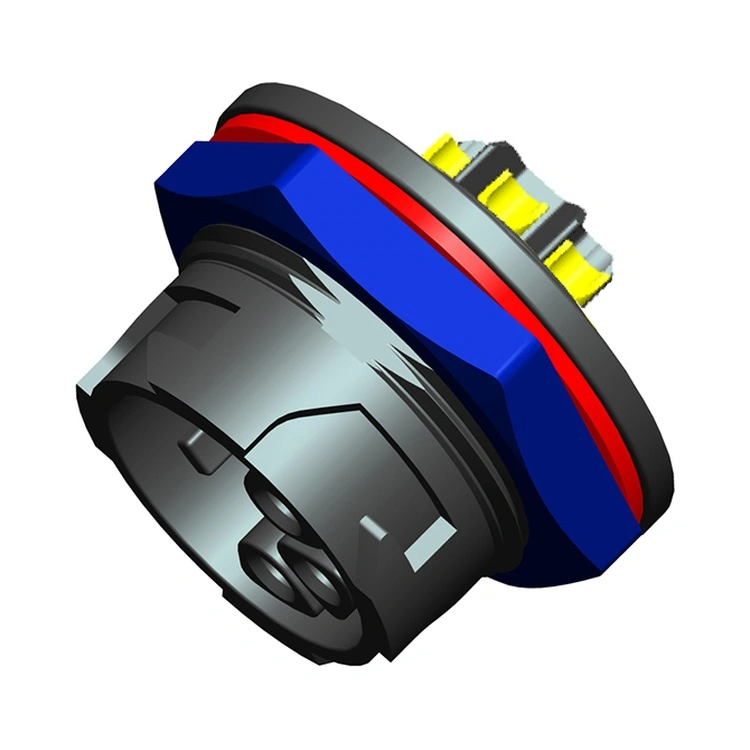

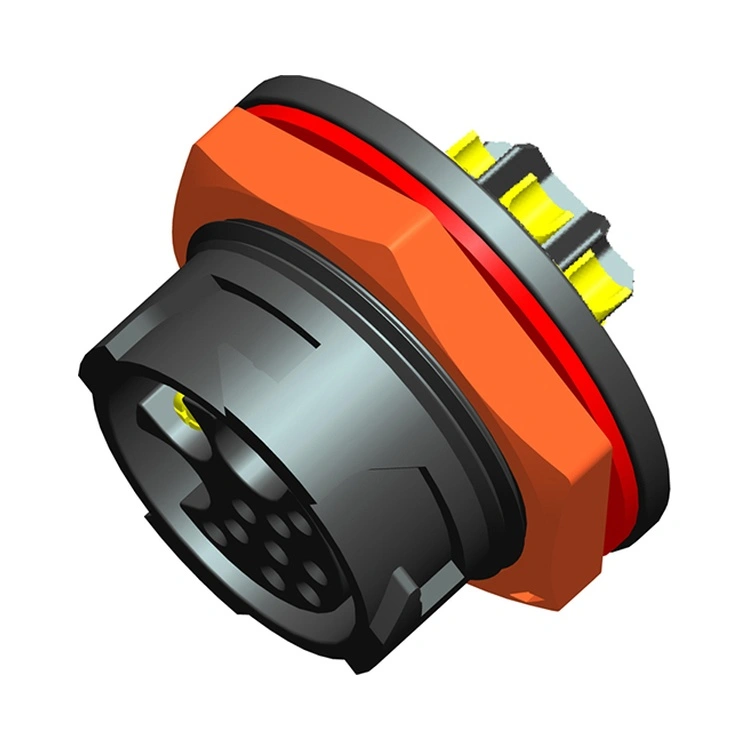

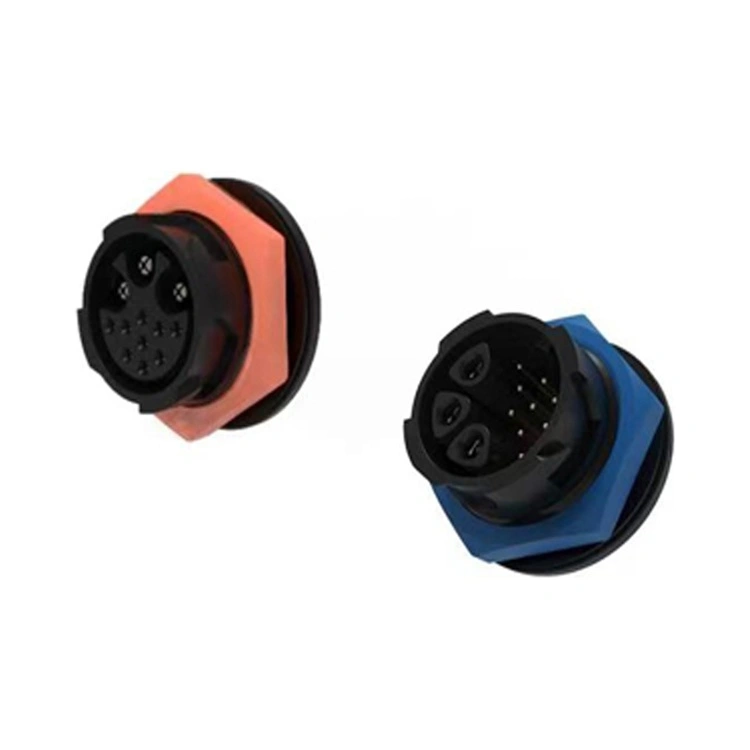

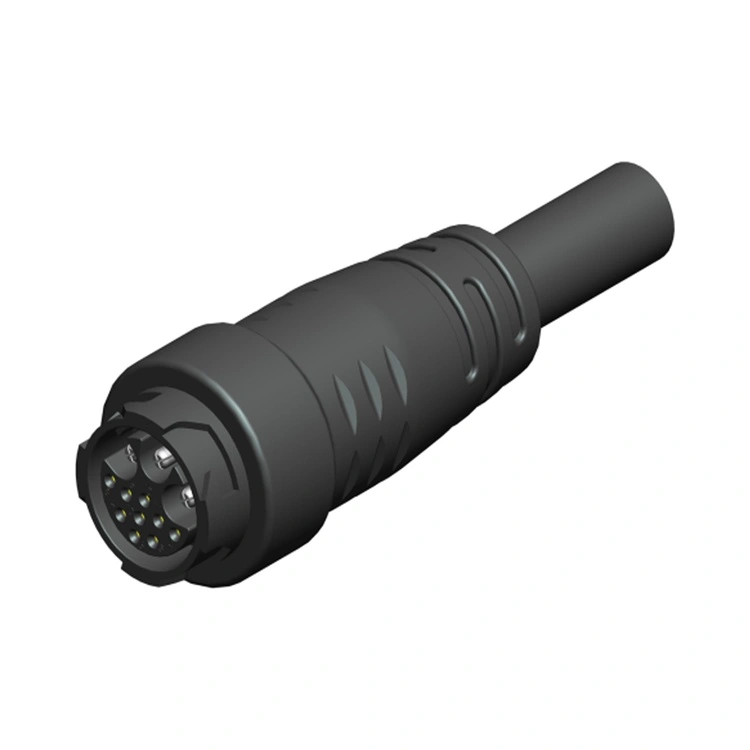

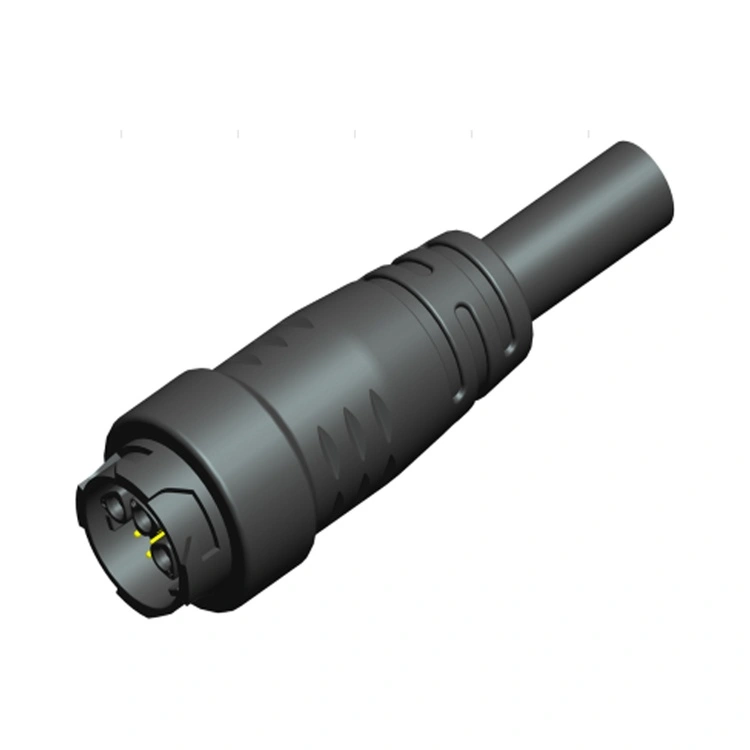

Az X sorozatú Power & Signal Hybrid Connector a Reunion innovatív összekapcsolási megoldása, amely egyetlen, helytakarékos házban ötvözi az áramellátást és a jelátvitelt. Ez a csatlakozó kielégíti a berendezésgyártók növekvő igényét a panelterület, a kábelek számának és a telepítés bonyolultságának csökkentésére azáltal, hogy több csatlakozási típust egyetlen interfészbe integrál.
A tápérintkezőket biztonságos, kis ellenállású csatlakozásokhoz tervezték, míg a jelérintkezők árnyékoltak és úgy vannak elhelyezve, hogy minimálisra csökkentsék az áthallást. A Reunion az X sorozatot vertikálisan integrált eljárással gyártja – a precíziós megmunkálástól és fröccsöntéstől az automatizált összeszerelésig és a 100%-os elektromos tesztelésig. A fejlett ipari berendezéseket, akkumulátorokat, energiát, ebike-ot, LED-eket vagy robotikát tervező mérnökök számára ez a csatlakozó megbízható, hatékony megoldást kínál, amely leegyszerűsíti a vezetékezést és csökkenti a rendszer teljes lábnyomát.
| Funkció | Haszon |
| Tápellátás és jel egy csatlakozóban | Egyetlen interfészen egyesíti az áramellátást (30A-ig) és a jelátvitelt – csökkenti a panelterületet és a kábelek számát. |
| Gyorsan forgó reteszelő rendszer | Gyors, egykezes párosítás hangos zár megerősítéssel – csökkenti a telepítési és karbantartási időt. |
| IP67 környezetvédelmi tömítés | Pormentes és ideiglenes bemerülés ellen védett – megbízható ipari és kültéri alkalmazásokhoz. |
| Több teljesítményjel-konfiguráció | 1X sorozat: 2+4 tű 3X sorozat: 3+9 tű – alkalmazkodik a különböző teljesítmény- és jeligényekhez. |
| Műanyag ház | Nylon anyag – UL94-V0, korrózióálló, kopásálló |
| Aranyozott érintkezők | Alacsony érintkezési ellenállás és korrózióvédelem – több száz párosítási cikluson keresztül megőrzi a teljesítményt. |
| -40°C - +105°C Működés | Széles hőmérsékleti tartomány lefedi az extrém ipari és kültéri körülményeket. |
| Paraméter | Specifikáció |
| Kapcsolattartó konfigurációk | 3 teljesítmény + 9 jel |
| Tápfeszültség érintkezési áram | Akár 30A érintkezőnként |
| Tápfeszültség | Akár 300V AC/DC |
| Jelérintkező áram | Akár 5A érintkezőnként |
| Jelfeszültség | Akár 30V DC |
| Érintkezési ellenállás | ≤5 mΩ |
| Szigetelési ellenállás | ≥2000MΩ |
| Dielektromos ellenállás | 1500V AC 1 percig |
| Párzási ciklusok | ≥1000 alkalommal |
| Üzemi hőmérséklet | -40°C ~ +105°C |
| Védelmi besorolás | IP67 (párosított állapot) |
| Ház anyaga | PA6+GF fekete szín |
| Kapcsolattartó anyag | C54400 és C3602 aranyozás és nel bevonat |

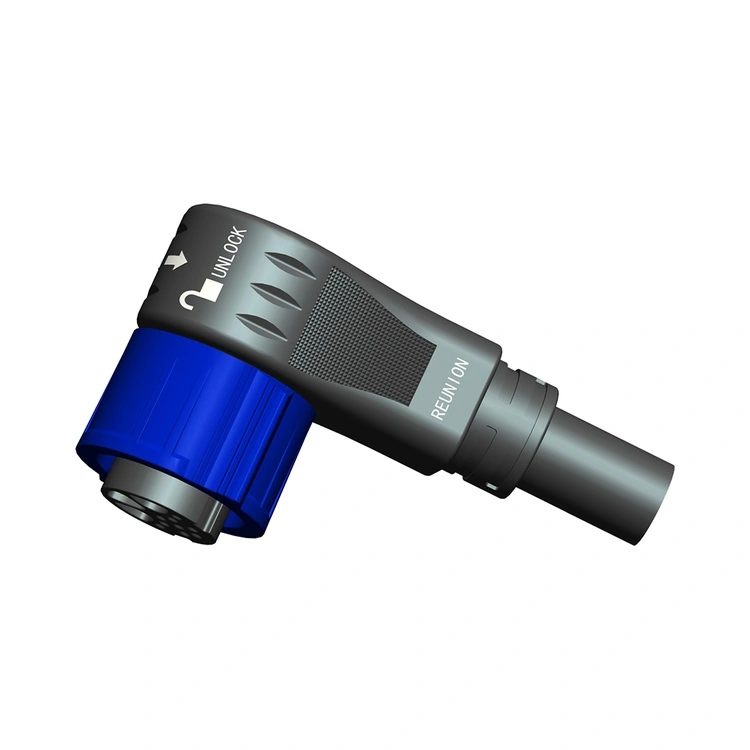

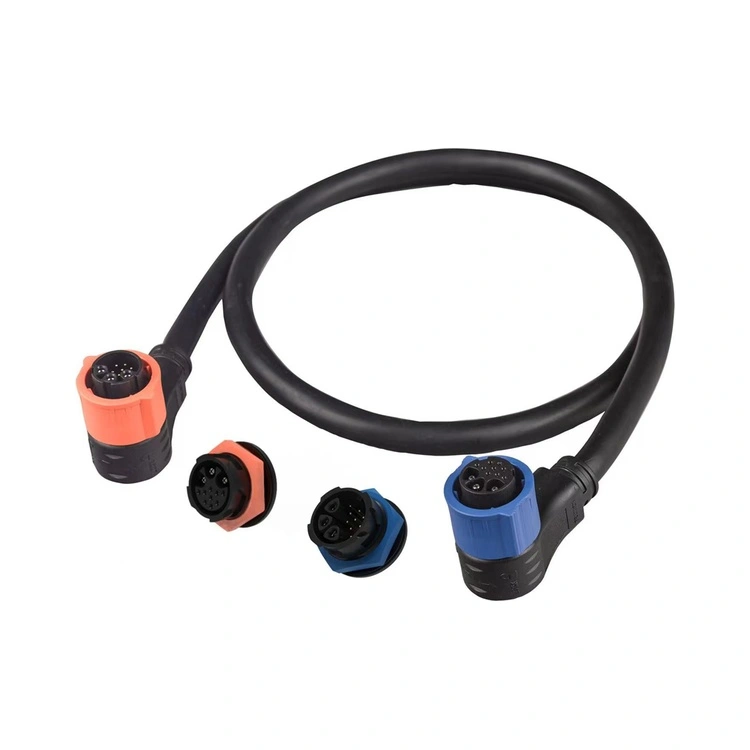

| Kábel kijárat | Egyenes vagy derékszögű |
| Vonatkozás | Reunion X sorozatú hibrid | Külön táp + jel csatlakozók | Prémium európai hibrid csatlakozó márkák |
| Panel tér | Egy panel kivágás szükséges | Két panelkivágás szükséges | Egy panel kivágás |
| Kábelszám | Egy kábel szükséges | Két kábel szükséges | Egy kábel |
| Ár | Mennyiségbarát árképzés | Alacsonyabb alkatrészköltség, magasabb beépítési költség | 3-4× magasabb |
| Telepítési idő | Csökkentett (egy csatlakozó) | Bővített (két csatlakozó) | Csökkent |
| IP67 tömítés | Standard | Változó | Standard |
| Kapcsolattartó konfigurációk | Több lehetőség – átfogó | Testreszabható | Korlátozott hatótávolság |
| Teljesítmény besorolás | 30A-ig | Hasonló | Hasonló |
| 100% elektromos tesztelés | Minden egység | Minta alapú | Minta alapú |
| Nyomon követhetőség | Az ERP nyomon követhető | Változó | Igen |
| Átfutási idő | 12-15 nap | 4-8 hét | 4-8 hét |
| Testreszabás | Alacsony MOQ | Változó | Magas MOQ |
A Reunion előnye: Integrált tápjel-kapcsolatot, csökkentett panelhelyigényt és egyszerűsített kábelkezelést kap – mindezt költséghatékony áron, az európai márkák prémium költsége nélkül.
| Tanúsítvány | Hatály |
| ISO 9001:2015 | Minőségirányítás – tervezés, gyártás és értékesítés utáni szolgáltatás. |
| ISO 14001:2015 | Környezetgazdálkodás – ellenőrzött hulladékcsökkentés és fenntartható gyakorlatok. |
| ISO 13485:2016 | Orvosi eszközök minőségirányítása – a diagnosztikai vagy felügyeleti berendezésekben használt X sorozatra vonatkozik. |
| UL elismert | Alkatrész szintű biztonsági tanúsítvány az észak-amerikai piacokra. |
| RoHS | Veszélyes anyagok korlátozása – megfelel az EU-irányelvnek. |
A Reunion X sorozatú gyártósora szigorú folyamatszabályozás mellett működik. Az IP67 tömítést minden gyártási tételnél tényleges bemerítési teszttel ellenőrizzük. A vizsgálati jegyzőkönyveket, az anyagtanúsítványokat és az ellenőrzési jelentéseket minden tételről megőrzik.
Az elsődleges előny azhely- és kábelhatékonyság. Hibrid csatlakozó:
Csökkenti a panel kivágásait– Egy csatlakozó két vagy három különálló csatlakozóval szemben.
Csökkenti a kábelek számát– Egy kábelszerelvény több kábelhez képest.
Leegyszerűsíti a telepítést– Egy párosítási művelet vs. több művelet.
Csökkenti a lehetséges meghibásodási pontokat– A kevesebb csatlakozás kevesebb hibapontot jelent.
Javítja a kábelkezelést– Egy kábel könnyebben vezethető és rögzíthető.
A korlátozott panelterülettel rendelkező berendezéseknél – mint például az orvosi eszközök, a robotika vagy a kompakt ipari vezérlők – a hibrid csatlakozó gyakran elengedhetetlen.
A Reunion a következő telepítési gyakorlatokat ajánlja:
Párosodás– Nyomja határozottan, amíg egy hallható kattanás meg nem erősíti a rögzítést.
O-gyűrű ellenőrzése– Cserélje ki az O-gyűrűt, ha deformáció, repedés vagy keményedés látható.
Kábel hajlítási sugár– Tartsa be a minimumot5× kábelátmérő a csatlakozó bejáratánál.
Tájolás– A kábelkimenetet lefelé fordítsa kültéri/mosószerelvényekhez.
