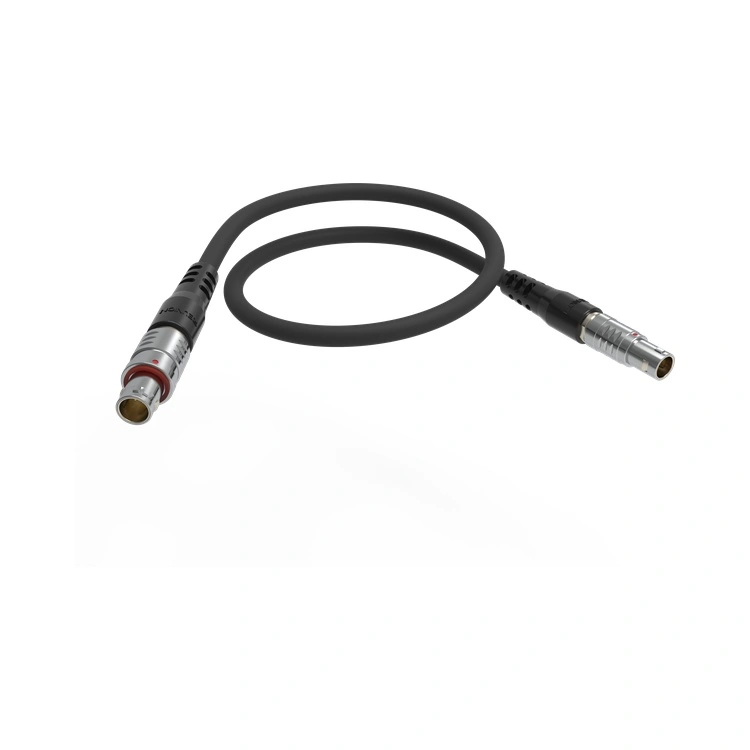

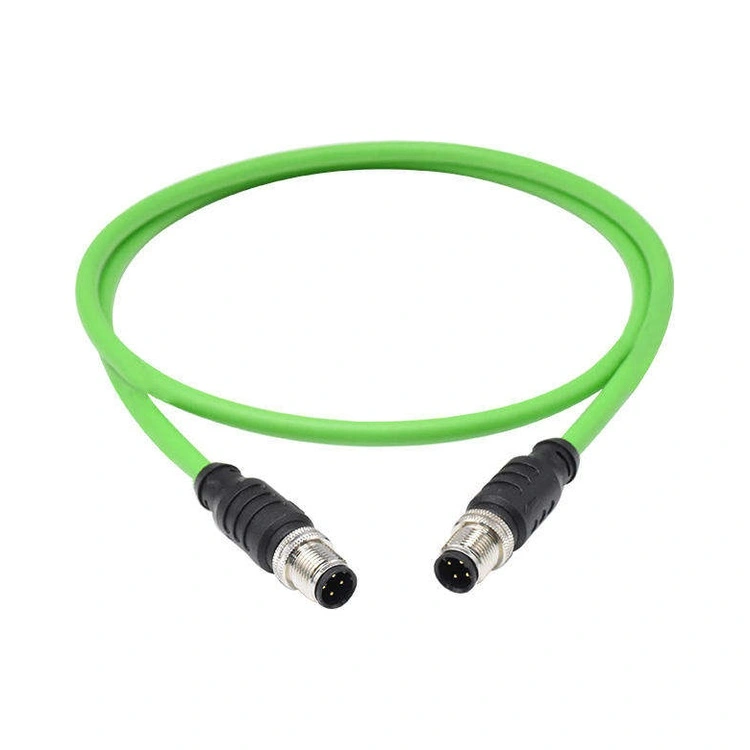

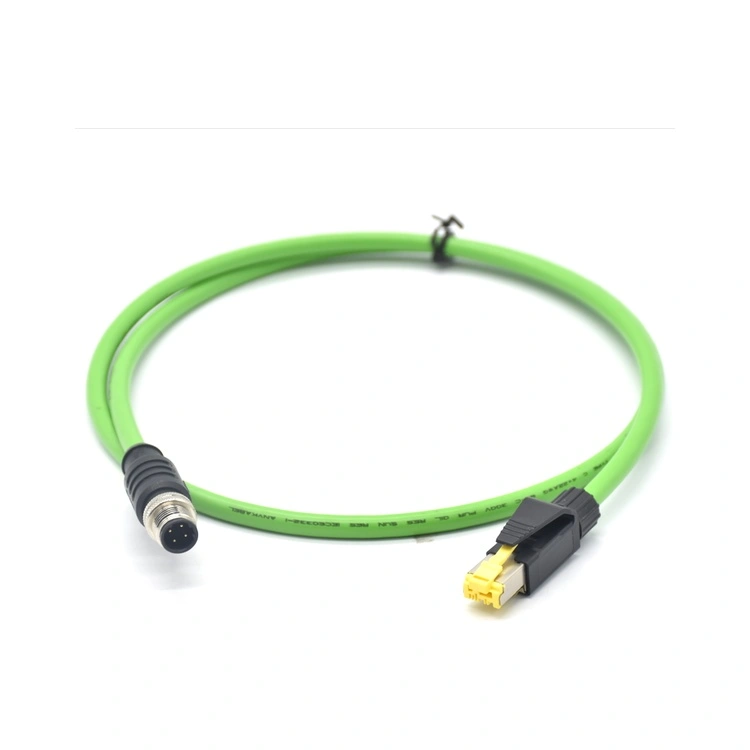

A Reunion a robotkábel-szerelvényt ISO 9001 tanúsítvánnyal rendelkező létesítményekben gyártja teljes nyomon követhetőség mellett, automatizált huzalfeldolgozó berendezések és precíziós ráöntéssel az állandó minőség biztosítása érdekében. A szerelvények a csatlakozóopciók széles skálájával állnak rendelkezésre – beleértve a fém push-pull csatlakozókat, az M8/M12 sorozatú csatlakozókat, az RJ45 Ethernet csatlakozókat és az egyedi felülöntött csatlakozókat –, és úgy konfigurálhatók, hogy megfeleljenek a különböző robotmodellek speciális kábelvezetési és mozgási követelményeinek.
| Funkció | Haszon |
| Integrált teljesítmény, jel és adat | Egyetlen irányított kötegbe egyesíti a motor teljesítményét, a kódoló visszacsatolását, az Ethernet- és I/O-kábeleket – csökkenti a kábelek számát és leegyszerűsíti az útválasztást. |
| Kopásálló dzsekik | A PUR és TPE köpenyek ellenállnak az olajnak, a hűtőfolyadéknak és a kopásnak – ez kritikus fontosságú a festőműhelyekben és a hegesztési alkalmazásokban. |
| Kétrétegű árnyékolás | Fólia+fonat árnyékolás (≥90%-os lefedettség) – megőrzi a jel integritását a nagy sebességű kódoló és az Ethernet jelek esetében. |
| Precíziós fröccsöntés | Beépített feszültségmentesítő, IP67 tömítés és kábeljelölés – véd a szennyeződésektől és leegyszerűsíti a karbantartást. |
| 100% elektromos tesztelés | Minden összeállítás folytonossága, szigetelése és jelintegritása ellenőrzött – biztosítja a dobozból kivett megbízhatóságot. |
| Teljes nyomon követhetőség | Az ERP nyomon követése a nyersanyagtól a kész összeszerelésig – támogatja a minőségi auditokat és a garanciális nyomon követést. |
| Paraméter | Részlet |
| Kábel típusok | Teljesítmény (motor), Encoder (visszacsatolás), Ethernet (Cat5e/Cat6), I/O vezérlés |
| Vezető méretek | 24 AWG (jel) – 12 AWG (teljesítmény) |
| Üzemi hőmérséklet | -40°C és +105°C között |
| Árnyékolás hatékonysága | >90 dB csillapítás 1 GHz-ig (fólia + fonat kombináció) |
| Csatlakozási lehetőségek | M8, M12, RJ45, D-sub, fém push-pull csatlakozók vagy teljesen egyedi felülöntött kivitelek |
| Behatolás elleni védelem | IP67 (megfelelően meghúzott csatlakozókkal) |
Nincs két egyforma robotcella. A Reunion házon belüli mérnöki csapata közvetlenül az Ön gépésztervezőivel együttműködve olyan ipari robotkábel-összeállítást hoz létre, amely követi az Ön karjának adott csuklópályáját – legyen szó 6 tengelyes csuklós robotról, SCARA-ról vagy együttműködő kobotról.
Kábelköteg-konfiguráció – A moduláris cseréhez a tápellátást, a kódolót, az Ethernet- és a pneumatikus csöveket egyetlen csomagolt kötegben vagy különálló alkötegben egyesítse.
Csatlakozó tájolása – Adjon meg 0°, 45° vagy 90°-os kilépési szöget, hogy elkerülje a szűk hajlításokat közvetlenül a csatlakozónál – ez a közös tervezési hiba, amely 60%-kal csökkenti a kábel élettartamát.
Előre kialakított hajlítások – A kábelekbe termikusan íveket állíthatunk be, hogy illeszkedjenek robotja semleges testhelyzetéhez, csökkentve ezzel a stresszt az alaphelyzetben.
A köpeny anyaga – Válassza a PUR-t az olajnak/hűtőfolyadéknak való kitettséghez, a TPE-t magas hajlékonysághoz/alacsony hőmérséklethez, vagy a FEP/teflont extrém meleghez (200°C-ig).
Overmold Color & Marking – Adjon hozzá számozott ágakat, áramköri címkéket vagy QR-kódokat a karbantartás gyors azonosításához – ezt a funkciót a helyszíni szerviztechnikusok dicsérik.
Anyag bejövő vizsgálata – Minden kábeltekercs ellenőrzik a vezető ellenállását és a szigetelés vastagságát a kioldás előtt.
Automatizált vágás és csupaszítás – Lézerrel mért hosszúságok ±1 mm-es pontossággal; zéró bemetszés a vezeték sérülésének megelőzése érdekében.
A részegységek elvezetése – Kábelekbe fektetett kábelek spirális burkolással vagy fonott karmantyúval a kopás elleni védelem érdekében.
Csatlakozószerelvény és nyomatékszabályozás – Minden menetes csatlakozó meghatározott nyomatékkal meg van húzva (digitális szerszámozás ellenőrzési nyomvonallal).
Felöntés (házon belüli szerszámozás) – Függőleges fröccsöntés integrált húzásmentesítő geometriával; lőtt súly és hőmérséklet naplózva.
100%-os elektromos teszt – Folytonosság (minden érintkező), szigetelési ellenállás (≥100 MΩ) és dielektromos ellenállás (1,5 kV AC).
Mintavizsgálat – Tételenként 5 összeállítást futtatunk egyedi tesztberendezéseken az érvényesítés céljából
Végső ellenőrzés és csomagolás – Szemrevételezés nagyítás alatt; antisztatikus zacskók + export minőségű kartondobozok egyedi sorozatszámokkal.
A Reunion aktív tanúsítványokat tart fenn, amelyek nyilvánosan ellenőrizhetők harmadik fél regisztrátorokon keresztül:
ISO 9001:2015 – Minőségirányítási rendszer
ISO 14001:2015 – Környezetgazdálkodás
ISO 13485:2016 – Orvosi eszköz minősége (sebészeti robotkábel-szerelvényekre vonatkozik)
RoHS és REACH – Teljes megfelelés az EU anyagkorlátozásainak; vizsgálati jelentések kérésre rendelkezésre állnak
V: Abszolút. Kettős árnyékolású felépítésünk (fonat alatti fólia) >90 dB árnyékolási hatékonyságot biztosít. A jelpárokat a kötegen belül legalább 2 mm-rel elválasztjuk a tápvezetékektől, központi töltőanyaggal vagy elválasztó szalaggal. Magas zajszintű környezetben (pl. ponthegesztés 1000 A-es impulzusokkal) azt javasoljuk, hogy a teljes kábelkötegre egy átfogó fonatot helyezzenek el – ezt a konfigurációt az ellenálláshegesztő robotokon érvényesítettük, amelyeknél 12 hónapon keresztül nulla kommunikációs hiba történt.
V: A szállítás dátumától számított 24 hónapos gyártási garanciát vállalunk, amely kiterjed a csatlakozók épségére, a forrasztás megbízhatóságára és a fröccsöntési tömítésre. A rugalmas élettartam tételenként érvényes, de nem garantált a mechanikai visszaélésekre (pl. a megadott sugár alatti hajlítás vagy a torziós szög túllépése). A nagy volumenű szerződéseknél az éves használati előrejelzések alapján meghosszabbított jótállási feltételeket kínálunk.
Reunion tipikus átfutási ideje a csuklós robotkábel-szerelvényeknél:
Prototípus minták – 10-15 nap (1-10 összeállítás).
Kísérleti gyártás – 15-20 nap (10-100 összeszerelés).
Gyártási rendelések – 20-25 hét (500+ összeállítás).
Az átfutási idő a kábel elérhetőségétől, a csatlakozó átfutási idejétől és az összeszerelés bonyolultságától függően változhat. Javasoljuk, hogy a tervezési ciklus elején vegye fel a Reunion szolgáltatást az optimális átfutási idő és a tervezési támogatás biztosítása érdekében.
