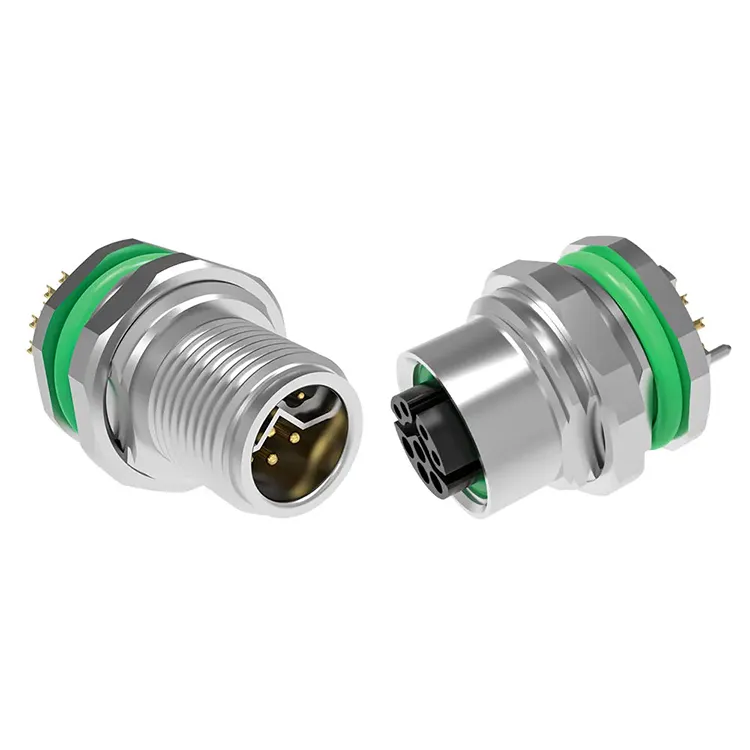

Reunionbiztosítja aM12 sorozatú ipari csatlakozósokoldalú összekapcsolási megoldásként gyári automatizáláshoz, érzékelőkhöz, aktuátorokhoz, terepibusz-rendszerekhez, ipari Ethernethez és áramelosztáshoz. A 2–17 érintkezős konfigurációkkal, többféle kódolási lehetőséggel, IP67-es védelemmel, valamint árnyékolási és kábelszerelési lehetőségekkel a csatlakozócsaládot olyan igényes ipari környezetekhez tervezték, ahol elengedhetetlenek a stabil elektromos és mechanikus csatlakozások.
Az M12 csatlakozó több mint egy kompakt kör alakú csatlakozó. Szabványosított menetes interfésze, kódrendszere, környezeti tömítései és széleskörű elektromos konfigurációi a modern automatizálási berendezések fontos csatlakozási technológiájává teszik. Az M12 sorozat az érzékelőktől és IO-Link eszközöktől a PROFIBUS-on, DeviceNet-en, CANopen-ig, ipari Ethernet-ig, szervorendszerekig és egyenáram-elosztásig képes támogatni az alkalmazásokat. Ez az útmutató ismerteti azokat a kulcsfontosságú specifikációkat, kódolási lehetőségeket, alkalmazási forgatókönyveket, kiválasztási tényezőket és minőségi szempontokat, amelyeket a mérnököknek és a beszerzési csapatoknak értékelniük kell az M12 ipari csatlakozó kiválasztásakor.
Tartalomjegyzék
Miért használják széles körben az M12 csatlakozót az ipari automatizálásban?
Melyek az M12 ipari csatlakozó főbb jellemzői?
Hogyan különböznek az M12 kódolási lehetőségek?
Hol használják általában az M12 ipari csatlakozókat?
Hogyan válasszuk ki a megfelelő M12 csatlakozót?
Milyen minőségi tényezőket kell ellenőriznie a vásárlóknak?
Gyakran ismételt kérdések az M12 ipari csatlakozókkal kapcsolatban
Miért használják széles körben az M12 csatlakozót az ipari automatizálásban?
Az ipari berendezéseknek olyan csatlakozásokra van szükségük, amelyek stabilak maradnak a vibráció, a nedvesség, a hőmérséklet-változások, a por és a gyakori karbantartás ellenére. Az M12 formátum megfelel ezeknek a követelményeknek kompakt, kör alakú kialakításával és menetes tengelykapcsoló mechanizmusával.
Az automatizálási mérnökök számára az egyik fő előnye a rugalmasság. A különböző M12 kódolási konfigurációkat különböző elektromos és kommunikációs funkciókhoz tervezték, segítve az inkompatibilis kapcsolatok elkerülését. A csatlakozó ezért érzékelőkbe, aktuátorokba, kapcsolószekrényekbe, terepi eszközökbe, motorokba, Ethernet hálózatokba és egyéb ipari berendezésekbe integrálható.
A Reunion termékspecifikációi azt mutatják, hogy az M12 sorozatot a vonatkozó DIN EN 61076-2-101/109/111 szabvány szerint tervezték, és párosításkor IP67 védettséget érhet el. A termékpaletta árnyékolt és árnyékolatlan konfigurációkat is tartalmaz, amelyek lehetőséget biztosítanak a különböző elektromágneses kompatibilitási követelményekkel rendelkező alkalmazásokhoz.
Az ipari felhasználók számára a szabványos méretek, a kódolási lehetőségek, a környezetvédelem és az alkalmazási rugalmasság kombinációja leegyszerűsítheti a vezetékek tervezését és karbantartását.
Melyek az M12 ipari csatlakozó főbb jellemzői?
Ha csak a fizikai mérete alapján választ egy csatlakozót, az nem megfelelő csatlakozást eredményezhet. Vásárlás előtt figyelembe kell venni az elektromos besorolásokat, a kódolást, a tűszámot, az árnyékolást, a környezetvédelmet és a lezárási módot.
| Paraméter | Tipikus M12-es sorozat tartomány / jellemző | Alkalmazás mérlegelése |
|---|---|---|
| Pin Count | Kódtól függően 2-17 tű | Válasszon a teljesítmény- és jeligény szerint |
| Jelenlegi értékelés | Körülbelül 0,5-16 A kódtól függően | Fontos érzékelők, működtetők, motorok és tápáramkörök esetében |
| Névleges feszültség | Körülbelül 30–630 V a konfigurációtól függően | Meg kell egyeznie a berendezés üzemi feszültségével |
| Védelmi besorolás | IP67 párosításkor | Számos poros, nedves és mosható környezetben használható |
| Kapcsolattartó anyag | Sárgaréz aranyozással | Támogatja a stabil elektromos érintkezést és a korrózióállóságot |
| Szigetelő | PA66 | Elektromos szigetelést biztosít a csatlakozón belül |
| Érintkezési ellenállás | ≤3mΩ a megadott tartományban | Az alacsonyabb ellenállás segít fenntartani az elektromos hatékonyságot |
| Hőmérséklet tartomány | -25°C és +85°C között | Ellenőrizze a tényleges működési környezettel |
| Árnyékolás | Árnyékolt és árnyékolatlan változatok | Az árnyékolás fontos lehet elektromosan zajos környezetben |
| Környezetvédelmi megfelelés | RoHS-kompatibilis anyagok | Környezetvédelmi követelményeket támasztó projekteknél hasznos |
A pontos besorolás mindig a kiválasztott kódolástól és konfigurációtól függ. Például a gyártó közzétett specifikációi magasabb áramerősséget írnak elő az S-kódos és L-kódos verziókhoz, mint számos jelorientált konfiguráció esetében. Ezért a csatlakozókódot az elektromos követelményekkel együtt kell kiválasztani, nem pedig másodlagos részletként kezelni.
Hogyan különböznek az M12 kódolási lehetőségek?
Az M12 kódolás az egyik legfontosabb tényező az ipari csatlakozó kiválasztásánál. A különböző kulcsolási elrendezések különböző elektromos vagy kommunikációs funkciókhoz használhatók.
- A-kód:Általában érzékelőkhöz, működtetőkhöz, IO-Link eszközökhöz és egyenáramú jelalkalmazásokhoz használják. A konfigurációk 2 és 17 érintkező közöttiek lehetnek.
- B-kód:Általában PROFIBUS-hoz, DeviceNethez és más terepibusz-alkalmazásokhoz kapcsolódik.
- C-kód:Váltakozó áramú alkalmazásokhoz tervezték, és több érintkezős konfigurációban is elérhető.
- D-kód:Ipari Ethernet alkalmazásokhoz, például 100 Mbps-os hálózati kapcsolatokhoz használható.
- X-kód:Nagy sebességű Ethernet-alkalmazásokhoz tervezték, és általában 8 tűs konfigurációt használ.
- S-kód:Nagyobb áramerősségű váltakozó áramú tápellátáshoz és szervóval kapcsolatos alkalmazásokhoz.
- L-kód:Egyenáramú áramelosztásra és magasabb áramigényekre tervezték.
A kódrendszer segít csökkenteni az inkompatibilis áramkörök csatlakoztatásának lehetőségét. A mérnököknek meg kell erősíteniük a berendezés gyártója által megadott csatlakozókódot, tűelrendezést, feszültséget, áramerősséget és illesztési interfészt az alkatrész véglegesítése előtt.
Hol használják általában az M12 ipari csatlakozókat?
Az M12 csatlakozók kompakt formája és környezetvédelme sok ipari csatlakozási ponthoz alkalmassá teszi őket.
Gyári automatizálás
Az M12 csatlakozókat gyakran használják közelségérzékelők, fotoelektromos érzékelők, aktuátorok, I/O modulok és vezérlőeszközök csatlakoztatására. Szabványosított interfészük leegyszerűsíti a gép huzalozását és karbantartását.
Ipari Ethernet
A D-kód és X-kód konfigurációk használhatók ipari hálózati kapcsolatokhoz. Az automatizált gyártósorokon a megbízható Ethernet kapcsolatok fontosak a terepi eszközök, vezérlők, kapcsolók és egyéb hálózati berendezések közötti kommunikációhoz.
Robotika és mozgásrendszerek
A robotberendezések rezgésnek és ismétlődő mozgásnak tehetik ki a csatlakozókat. A menetes tengelykapcsoló rendszer olyan mechanikus csatlakozást biztosít, amely normál üzemi körülmények között ellenáll a véletlen kilazulásnak.
Kültéri és mosógépek
Megfelelő párosítás esetén IP67 besorolású, megfelelő M12 konfigurációk használhatók olyan környezetben, ahol a berendezés vízzel, porral vagy rutinszerű tisztítási folyamatokkal találkozhat. A megfelelő szerelés és tömítés továbbra is elengedhetetlen a megadott védelmi szint eléréséhez.
Áramelosztás
Az S-kód és L-kód opciók kiterjesztik az M12 platformot a kis teljesítményű jeleken túl. A kiválasztott konfigurációtól függően a sorozat támogatja az ipari berendezések nagyobb áramerősségű AC vagy DC tápcsatlakozását.
Hogyan válasszuk ki a megfelelő M12 csatlakozót?
A szisztematikus kiválasztási folyamat segíthet elkerülni a kompatibilitási problémákat és a szükségtelen csereköltségeket. Megrendelés előtt értékelje a következő tényezőket:
- Azonosítsa az alkalmazást:Határozza meg, hogy a kapcsolat érzékelőkhöz, adatkommunikációhoz, tápellátáshoz, motorokhoz vagy vegyes funkciókhoz való-e.
- Erősítse meg a kódolást:Válasszon A, B, C, D, X, S, L vagy más megfelelő konfigurációt a berendezés interfészétől függően.
- Ellenőrizze a tűvel kapcsolatos követelményeket:Győződjön meg arról, hogy az érintkezők száma elegendő az összes szükséges táp- és jeláramkörhöz.
- Ellenőrizze az elektromos teljesítményt:Hasonlítsa össze a csatlakozó feszültség- és áramerősségét a tényleges rendszerkövetelményekkel.
- Értékelje a környezeti feltételeket:Vegye figyelembe a vizet, a port, a vegyszereket, a vibrációt, a hőmérsékletet és a kültéri expozíciót.
- Határozza meg az árnyékolási követelményeket:Az árnyékolt változatok megfontolhatók, ahol az elektromágneses interferencia befolyásolhatja a jel integritását.
- Válassza ki a lezárást:A berendezés felépítésétől függően az opciók közé tartozhatnak a forrasztás, a mártogatós forrasztás, a krimpelés vagy a repülővezetékes végződések.
- A kábelkövetelmények megerősítése:A kábel anyagának, hosszának, rugalmasságának, hajlítási sugarának és a csatlakozó tájolásának meg kell egyeznie a telepítési környezettel.
Több csatlakozótípust magában foglaló projektek esetén is hasznos egy csatlakozási ütemterv elkészítése, amely bemutatja az eszközt, a csatlakozókódot, a tűszámot, az elektromos funkciót, a kábel specifikációját és a csatlakoztatási interfészt. Ez gyakorlati referenciaként szolgál a beszerzési és gyártási csapatok számára.
Milyen minőségi tényezőket kell ellenőriznie a vásárlóknak?
Az ipari csatlakozók minősége szorosan összefügg a kapcsolat hosszú távú stabilitásával. Egy termék külsőleg hasonlóan nézhet ki, miközben jelentős különbségek vannak az érintkezési anyagokban, a bevonatban, a tömítésben, az összeszerelési konzisztenciában és az elektromos ellenőrzésben.
A Reunion kijelenti, hogy az M12 sorozat sárgaréz érintkezőket használ aranyozott bevonattal, PA66 szigetelőkkel és legfeljebb 3 mΩ-os érintkezési ellenállással. A gyártó minden egységhez 100%-os elektromos tesztelést és kötegelt IP67-es bemerítési ellenőrzést is leír. A közzétett minőségi információi minőségi és megfelelőségi keretein belül az ISO 9001:2015, az ISO 14001:2015, az ISO 13485:2016 és az RoHS megfelelőséget is felsorolják.
A beszerzési csapatok számára a következő minőségellenőrző pontok különösen hasznosak:
- Anyag- és bevonatelőírások
- Érintkezési ellenállás és szigetelési teljesítmény
- IP védelem ellenőrzése
- Mechanikai párosítási ciklus követelményei
- Árnyékolási teljesítmény adott esetben
- Elektromos vizsgálati eljárások
- A tétel nyomon követhetősége és ellenőrzési dokumentációja
- A kábel összeszerelés és lezárás következetessége
These factors provide a more complete basis for evaluating an industrial connector than unit price alone. OEM- és volumenprojekteknél a mérnöki támogatás, a testreszabási képesség, a gyártás nyomon követhetősége és a szállítási konzisztencia szintén befolyásolhatja a teljes beszerzési értéket.
Gyakran ismételt kérdések az M12 ipari csatlakozókkal kapcsolatban
Mi az M12 sorozatú ipari csatlakozó?
Az M12 sorozatú ipari csatlakozó egy kompakt kör alakú csatlakozó névleges 12 mm-es menetes interfésszel. Széles körben használják ipari szenzorokhoz, aktuátorokhoz, automatizálási berendezésekhez, kommunikációs hálózatokhoz és tápcsatlakozásokhoz. A különböző kódolási és érintkezési konfigurációk lehetővé teszik, hogy ugyanaz az általános csatlakozóplatform különböző alkalmazások kiszolgálására szolgáljon.
Az M12 csatlakozó vízálló?
A megfelelő M12 konfigurációk IP67 védettséget érhetnek el, ha megfelelően vannak csatlakoztatva. Ez azt jelenti, hogy a megadott termék védelmet nyújthat a por behatolása és az ideiglenes vízbemerülés ellen meghatározott vizsgálati körülmények között. A tényleges teljesítmény a helyes illeszkedéstől, a tömítéstől, a telepítéstől és a termék konfigurációjától függ.
Mi a különbség az A-kódos és a D-kódos M12-es csatlakozók között?
Az A-kódos M12 csatlakozókat általában érzékelőkhöz, aktuátorokhoz, IO-Link-hez és általános jel- vagy egyenáramú alkalmazásokhoz használják, míg a D-kódos változatokat elsősorban ipari Ethernet alkalmazásokhoz tervezték. A kódolás megakadályozza, hogy a nem megfelelő típusú csatlakozó véletlenül csatlakozzon.
Az M12 csatlakozók áramot és adatokat is szállíthatnak?
Igen, konfigurációtól függően. Bizonyos A-kód elrendezések kombinálhatják a táp- és jelfunkciókat, míg a nagyobb teljesítményt és külön adatkommunikációt igénylő alkalmazások különböző M12 kódokat használhatnak a megfelelő áramköreikhez.
Hogyan válasszam ki a megfelelő M12 csatlakozót a gépemhez?
Kezdje az eszköz interfészével, és határozza meg a szükséges kódolást, tűszámot, feszültséget, áramot, kommunikációs protokollt, árnyékolást, védelmi minősítést, kábeltípust és lezárási módot. Ha a csatlakozó cserealkatrész, akkor az eredeti alkatrészszám vagy a berendezés rajzának egyezése is javasolt.
Következtetés
Az M12 sorozatú ipari csatlakozó szabványos és adaptálható csatlakozási megoldást nyújt a modern automatizálási rendszerek számára. Kódolási opcióinak, tűkonfigurációinak, elektromos besorolásainak, árnyékolási lehetőségeinek és IP67-es védettségének skálája lehetővé teszi, hogy az érzékelőktől és IO-Link eszközöktől az ipari Ethernetig és a nagyobb áramerősségű alkalmazásokig mindent támogasson. Az OEM-ek, a rendszerintegrátorok és az ipari berendezések gyártói számára elengedhetetlen, hogy a csatlakozót a teljes elektromos és környezetvédelmi előírásoknak megfelelően válassza ki a megbízható helyszíni teljesítmény érdekében. Ha segítségre van szüksége a megfelelő konfiguráció, testreszabott kábelösszeállítás vagy kötetmegoldás kiválasztásában,lépjen kapcsolatba velünkhogy megbeszélje igényeit a Reunion mérnöki és gyártási csapatával.
