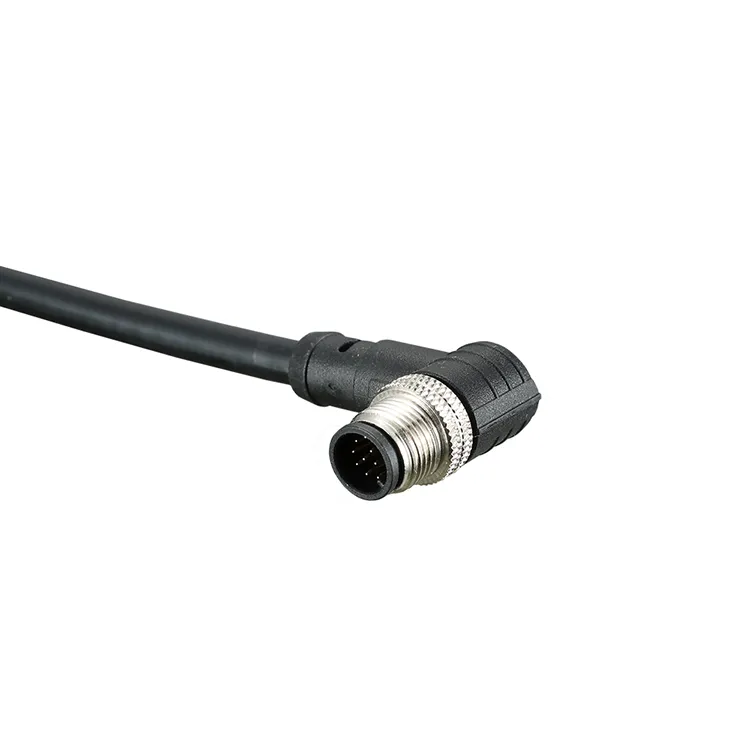

Reunionszállítja aM12 sorozatú ipari vízálló csatlakozóolyan gyártók számára, akik megbízható elektromos csatlakozásokat keresnek igényes ipari környezetben. A kompatibilis automatizálási, érzékelő- és vezérlőrendszerekhez tervezett csatlakozósorozat a kompakt telepítés, a biztonságos menetes tengelykapcsoló és a modellfüggő környezetvédelem praktikus kombinációját kínálja a berendezés stabil működésének támogatása érdekében.
Cikk összefoglaló:Az ipari csatlakozás befolyásolja a gép üzemidejét, a jelek pontosságát és a karbantartási költségeket. Az M12 sorozatú ipari vízálló csatlakozót széles körben használják érzékelők, működtetők, vezérlőegységek és ipari kommunikációs berendezések csatlakoztatására. A csatlakozókódolás, az érintkezők konfigurációja, a behatolásvédelem, a kábelek felépítése és az elektromos besorolások megértése segít a mérnököknek a megfelelő megoldás kiválasztásában. Ez a cikk azokat a működési elveket, alapvető specifikációkat, iparági alkalmazásokat, telepítési gyakorlatokat és vásárlási szempontokat tárja fel, amelyek segítenek a vállalkozásoknak tájékozott csatlakozási döntések meghozatalában.
1. Miért számít az ipari összeköttetés?
2. Mitől más az M12 csatlakozó?
3. Mely tervezési jellemzők nyújtanak gyakorlati előnyöket?
4. Milyen műszaki jellemzőket érdemes értékelnie?
5. Mely iparágak számára előnyös az M12 csatlakozó?
6. Hogyan értékeljék a vevők az M12 csatlakozó beszállítóját?
7. Milyen gyakorlatok segítenek meghosszabbítani a csatlakozó élettartamát?
A modern ipari berendezések az elektromos energia és a jelek pontos átvitelétől függenek az összekapcsolt alkatrészek között. Az érzékelők működési adatokat gyűjtenek, az aktuátorok parancsokat hajtanak végre, a vezérlők pedig koordinálják a gép mozgását. A rendszeren belüli minden kapcsolat hozzájárul az általános teljesítményhez.
A rezgés hatására meglazul, a nedvesség az elektromos érintkezőket megengedi, vagy nem tartja fenn az állandó érintkezést, megszakíthatja a gyártást és megnehezítheti a hibaelhárítást. Az automatizált gyártás során még egy kisebb csatlakozási probléma is váratlan leálláshoz, ismételt karbantartáshoz vagy pontatlan érzékelőleolvasásokhoz vezethet.
Az ipari csatlakozóknak ezért egyszerre több követelménynek is meg kell felelniük:
Az M12 csatlakozó formátum sok ilyen igényt kielégít a kompakt kör alakú kialakítás és a menetes tengelykapcsoló rendszer révén. Ha a megfelelő modellt választják ki az alkalmazáshoz, az segíthet a mérnököknek szervezett, karbantartható és megbízható ipari vezetékrendszerek kiépítésében.
Az M12 jelölés egy 12 mm-es névleges menetes csatlakozóval rendelkező csatlakozó interfészre vonatkozik. Kompakt méreteinek köszönhetően különösen hasznos olyan terepi eszközöknél és gépeknél, ahol korlátozott a beépítési hely, de továbbra is elengedhetetlen a biztonságos elektromos csatlakozás.
Ellentétben a kizárólag fizikai megjelenése miatt kiválasztott csatlakozóval, az M12 terméket a teljes konfigurációja szerint kell értékelni. A különböző modellek eltérő tűszámmal, kódolási elrendezéssel, érintkező-kiosztással, kábeltípussal és elektromos teljesítmény-besorolással rendelkezhetnek.
Az adott terméktől függően a rendelkezésre álló konfigurációk tartalmazhatnak egyenes csatlakozókat, derékszögű csatlakozókat, kábelre szerelt dugaszokat és panelre szerelt aljzatokat. Az egyenes kialakítás alkalmas lehet a hozzáférhető beépítési helyekre, míg a derékszögű kialakítás segíthet a vezetékek távolságának kezelésében szűk helyeken.
Egyes M12 konfigurációk szenzor- és működtető jelek fogadására szolgálnak, míg más kódolási rendszerek bizonyos ipari kommunikációs vagy áramellátási alkalmazásokat támogatnak. Ezeket a változatokat nem szabad felcserélhetőnek tekinteni. A berendezés csatlakoztatása előtt a mérnököknek ellenőrizniük kell a tűelrendezést, a kódolást, a feszültséget, az áramerősséget és az interfész követelményeket.
A vízálló M12 csatlakozók megfelelő házat, tömítést és kábelbevezető elrendezést használnak, hogy korlátozzák a külső szennyeződések bejutását. A védelmi szint típusonként és beépítési állapotonként változik. Például egy IP67 besorolású szerelvényt pormentes védelemre és meghatározott vizsgálati körülmények között ideiglenes bemerítésre terveztek, feltéve, hogy megfelelően összeszerelték és az előírásoknak megfelelően használják.
A termékspecifikus konfigurációkkal és az elérhető opciókkal kapcsolatban tekintse meg a Reunion M12 Series Industrial Waterproof Connector termékoldalát.
Az ipari gépek gyakran számos szenzort és vezérlőelemet tartalmaznak korlátozott helyigényen belül. Az M12-es forma kompakt csatlakozási interfészt biztosít, amely segíthet leegyszerűsíteni a vezetékek elrendezését és csökkenteni a szükségtelen telepítési helyet.
Ez különösen hasznos lehet szállítórendszerekben, robotberendezésekben, csomagológépekben és elosztott automatizálási berendezésekben, ahol több terepi eszköz csatlakozik egy közös vezérlési architektúrához.
A menetes csatlakozás segít megőrizni az illesztési interfészt a berendezés szokásos működése során. A nem megfelelően rögzített csatlakozáshoz képest a megfelelően összeszerelt menetes tengelykapcsoló csökkentheti a rutinszerű mozgás és rezgés okozta véletlen szétválást.
A csatlakozást azonban mindig a gyártó utasításai szerint kell meghúzni. A túlzott meghúzás károsíthatja a csatlakozót, míg az elégtelen meghúzás veszélyeztetheti a mechanikai biztonságot vagy a tömítési teljesítményt.
A megfelelő tömítőelemek segíthetnek megvédeni az elektromos érintkezőket a portól és a nedvességtől. Ez fontos a gyártási folyamatok, tisztítóterületek, kültéri gépek és más olyan helyeken, ahol környezeti expozíció várható.
A védelem a teljes összeállítástól függ, beleértve a csatlakozó interfészt, a kábelbevezetést, a rögzítési elrendezést és a tömítések állapotát. A csatlakozót a tényleges működési környezetnek megfelelően kell kiválasztani, nem pedig önmagában a „vízálló” szót.
A különböző kábelanyagok és érintkezők elrendezése lehetővé teszi, hogy az M12-es csatlakozót az adott berendezés követelményeihez igazítsák. A modelltől függően előfordulhat, hogy a vásárlóknak értékelniük kell a kábel rugalmasságát, a kopásállóságot, a vezeték méretét, az árnyékolást, az érintkezők bevonatát és a telepítési irányt.
A kompatibilis, szabványos csatlakozó interfészek használata egyszerűbbé teheti az alkatrészek cseréjét és a hibaelhárítást. A technikusok könnyebben azonosíthatják a csatlakozási pontokat, feltéve, hogy a vezetékezési dokumentációt, a tűkiosztásokat és a cserealkatrészszámokat pontosan karbantartják.
A csatlakozó kiválasztása önmagában a megjelenés vagy a menetméret alapján nem elegendő. A beszerző csapatnak össze kell hasonlítania a gyártó közzétett specifikációit a célalkalmazás elektromos, mechanikai és környezeti követelményeivel.
Az alábbi táblázat felvázolja az M12 vízálló csatlakozó átvizsgálásakor értékelendő fő paramétereket. A tényleges értékeket meg kell erősíteni a kiválasztott modell aktuális adatlapjával.
| Specifikáció | Mit kell ellenőrizni | Miért számít |
|---|---|---|
| Csatlakozó interfész | M12 menetes tengelykapcsoló és illeszkedő kialakítás | Biztosítja a mechanikai kompatibilitást a berendezéssel. |
| Pin konfiguráció | Az érintkezők száma és a tűk hozzárendelése | Támogatja a helyes vezetékezést és jelátvitelt. |
| Kódolás | A-kódos, D-kódos, X-kódos vagy más meghatározott típus | Segít azonosítani a kívánt interfészt, és megakadályozza az inkompatibilis kapcsolatokat. |
| Névleges feszültség | A gyártó által megadott üzemi feszültség | Meg kell egyeznie az elektromos rendszerrel és a vonatkozó biztonsági követelményekkel. |
| Névleges áram | A kiválasztott konfiguráció jelenlegi értékelése | Segít megelőzni a csatlakozó elektromos határain túli működést. |
| Behatolás elleni védelem | Szükséges IP besorolás és összeszerelési feltételek | Meghatározza a várható por- és nedvességterhelésre való alkalmasságot. |
| Üzemi hőmérséklet | Meghatározott minimális és maximális hőmérséklet | Segít fenntartani a teljesítményt változó környezeti feltételek mellett. |
| Kapcsolati anyag | Alapanyag és érintkező bevonat | Befolyásolja az elektromos érintkezők teljesítményét, valamint a kopással és korrózióval szembeni ellenállást. |
| Kábel építés | A vezeték mérete, a köpeny anyaga, hossza és árnyékolása | Támogatja a telepítési, rugalmassági és környezetvédelmi követelményeket. |
| Mechanikai tartósság | A párosítási ciklus névleges értéke és a csatolási követelmények | Segít a karbantartásra és az ismételt csatlakoztatásra való alkalmasság felmérésében. |
Fontos kiválasztási megjegyzés:Ne feltételezze, hogy az M12 sorozat minden csatlakozója ugyanazt a feszültséget, áramot, tűszámot, kódolást, hőmérséklet-tartományt vagy IP-besorolást támogatja. Például egy négytűs érzékelőcsatlakozó és egy nagy sebességű adatcsatlakozó lényegesen eltérő elektromos követelményeket támaszthat, annak ellenére, hogy megosztják az M12 jelölést.
Rendelés előtt kérje le a pontos cikkszámot, méretrajzot, kapcsolási rajzot és a vonatkozó vizsgálati adatokat. Ezek a dokumentumok megkönnyítik annak ellenőrzését, hogy a csatlakozó megfelel-e a rendszer követelményeinek.
Az automatizált gyártósorok érzékelőkre, aktuátorokra és elosztott vezérlőmodulokra támaszkodnak a berendezések figyelésére és a gépi műveletek koordinálására. A megfelelő M12-es csatlakozók praktikus csatlakozási pontokat biztosítanak a terepi eszközökhöz, és segítik a gép vezetékeinek megszervezését.
A robotcellák és a csomagolóberendezések mozgó egységeket, kompakt szenzortartókat és korlátozott kábelelvezető helyet tartalmazhatnak. A különböző csatlakozási irányok és kábelkonfigurációk elérhetősége segíthet a mérnököknek könnyebben hozzáférhető kapcsolatok kialakításában. A dinamikus alkalmazásokhoz továbbra is szükség van a tényleges mozgási és hajlítási feltételeknek megfelelő kábel- és csatlakozószerelvényekre.
A kiválasztott ipari hálózati alkalmazásokban kompatibilis M12 kódolási változatokat használnak. A helyes modell a kommunikációs szabványtól, a szükséges adatsebességtől, a tűkiosztástól, az árnyékolás elrendezésétől és a hálózati berendezés interfészétől függ.
A kültéri érzékelők és felügyeleti eszközök esővel, porral, hőmérséklet-változásokkal és egyéb környezeti igénybevételekkel találkozhatnak. A megfelelő besorolású M12-es csatlakozó segíthet az elektromos interfész védelmében, ha a teljes szerelvényt a specifikációinak megfelelően telepítik.
Egyes közlekedési rendszerek és ipari járművek kör alakú csatlakozókat használnak az érzékelők és vezérlőeszközök összekapcsolására. Ezeknél az alkalmazásoknál a tervezőknek figyelembe kell venniük a vibrációt, a kábelmozgást, a hőmérséklet-ingadozásokat, a folyadékok kitettségét és az iparág-specifikus minősítési követelményeket.
Mindezen szektorok mindegyikében az a legjobb csatlakozó, amelyik megfelel a tényleges működési feltételeknek, nem feltétlenül a legmagasabb névleges besorolású vagy legalacsonyabb vételárú modell.
A szállító kiválasztása többet érint, mint a kezdeti beszerzési költség. A termékkonzisztencia, a műszaki támogatás, a dokumentáció, a gyártástervezés és a kommunikáció egyaránt befolyásolhatja a projekt ütemezését és a hosszú távú karbantartást.
Egy szállító, például a Reunion értékelésekor a beszerzési csapatoknak figyelembe kell venniük a következő szempontokat, és meg kell erősíteniük, hogy mely szolgáltatások vonatkoznak a kívánt termékkonfigurációra.
Nagyobb beszerzési projektek esetén a vevőknek a tömeges megrendelés előtt létre kell hozniuk a minták és a specifikációk jóváhagyási folyamatát. A jóváhagyott cikkszám és a felülvizsgálat dokumentálása csökkenti annak kockázatát, hogy a tesztelt konfigurációtól eltérő csatlakozót kapjon.
A rendelkezésre álló termékinformációk megtekintéséhez látogasson el a Reunion ipari vízálló csatlakozó oldalára, és közölje műszaki követelményeit közvetlenül a szállítóval.
A megfelelő telepítés elengedhetetlen az elektromos stabilitás megőrzéséhez és a környezetvédelemhez. Még egy jó minőségű csatlakozó is idő előtt meghibásodhat, ha érintkezői, menetei, kábelei vagy tömítései megsérülnek összeszerelés vagy működés közben.
Az ellenőrzés gyakoriságának tükröznie kell a működési környezet súlyosságát. A gyakori mosásnak, vegyi anyagoknak, erős vibrációnak vagy folyamatos mozgásnak kitett csatlakozók további figyelmet igényelhetnek. Mindig kövesse a gyártó utasításait és a berendezés karbantartási tervét.
Elsődleges célja, hogy kompakt elektromos csatlakozást biztosítson kompatibilis ipari eszközökhöz, beleértve az érzékelőket, aktuátorokat, vezérlőberendezéseket és kiválasztott kommunikációs rendszereket. A modelltől függően a környezeti tömítés segít megvédeni a csatlakozást a portól és a nedvességtől.
Nem. A védelmi fokozatok típusonként és összeszerelésenként eltérőek. A vásárlóknak ellenőrizniük kell a termék pontos adatlapját, és meg kell győződniük arról, hogy a minősítés párosított csatlakozóra, nem párosított csatlakozóra vagy egy adott telepítési körülményre vonatkozik-e.
Az A-kódos és a D-kódolt csatlakozók különböző kulcsozási és érintkezési elrendezéseket használnak a különböző tervezett alkalmazásokhoz. Az A-kódolású változatokat általában érzékelőkhöz és működtetőkhöz használják, míg a D-kódos változatokat bizonyos ipari Ethernet-alkalmazásokhoz társítják. A tényleges kompatibilitást a vonatkozó protokoll, a tűkiosztás és a berendezés dokumentációja alapján kell ellenőrizni.
Igen, feltéve, hogy a kiválasztott csatlakozó és a teljes kábelszerelvény az elvárt kültéri feltételeknek megfelelő. A vevőknek a telepítés előtt értékelniük kell a behatolás elleni védelmet, a hőmérséklet-tartományt, az UV-sugárzást, a korrózióveszélyt, a kábelköpeny tartósságát és a szerelési módokat.
Kezdje a párosítási interfész, a kódolás, a tűszám, az elektromos besorolások, a kommunikációs követelmények, a kábelspecifikációk és a környezeti feltételek azonosításával. Hasonlítsa össze ezeket a követelményeket a gyártó adatlapjával, és kérjen műszaki megerősítést, ha bármely paraméter bizonytalan.
Tartalmazza a szükséges csatlakozótípust, az apa vagy anya interfészt, a kódolást, a tűszámot, a kábel hosszát, a vezeték méretét, a feszültség- és áramkövetelményeket, a védelmi besorolást, a becsült mennyiséget és a rendelkezésre álló rajzokat vagy fényképeket. Az egyértelmű specifikációk segítenek a szállítónak felmérni a kompatibilitást, és relevánsabb árajánlatot nyújtanak.
Az M12 sorozatú ipari vízálló csatlakozó sokoldalú csatlakozási lehetőséget biztosít a modern automatizáláshoz, ipari érzékeléshez, gépekhez és kiválasztott kommunikációs rendszerekhez. Kompakt formátuma és menetes tengelykapcsolója támogatja a szervezett vezetékezést és a biztonságos csatlakozásokat, míg a megfelelő tömítések és kábelkonfigurációk segítenek az igényes működési környezetek kezelésében.
A sikeres kiválasztás nem csak az M12 interfészen múlik. Az elektromos névleges értékeket, a kódolást, a tűkiosztást, a környezetvédelmet, a kábelépítést és a telepítési követelményeket a tervezett alkalmazáshoz képest ellenőrizni kell. A specifikáció gondos áttekintése csökkentheti a kompatibilitási problémákat, javíthatja a karbantartási hatékonyságot és támogathatja a berendezések megbízhatóbb működését.
A Reunion egy M12 sorozatú ipari vízálló csatlakozó megoldást kínál az ipari csatlakozási összetevőket értékelő vállalkozások számára. Legyen szó új gépek fejlesztéséről, cserealkatrészek beszerzéséről vagy személyre szabott kábelcsatlakozás tervezéséről, vásárlás előtt tekintse át a termék részleteit, és készítse elő az alkalmazási követelményeket.Vegye fel velünk a kapcsolatothogy megvitassák a csatlakozó specifikációit, megerősítsék a termék kompatibilitását, és a projektjére szabott árajánlatot kérjenek.
