Miért elengedhetetlen az M12 sorozatú ipari érzékelőcsatlakozó a megbízható intelligens gyári csatlakoztatáshoz?

A modern automatizálási rendszerek az érzékelők, vezérlők, gépek és kommunikációs hálózatok közötti stabil kapcsolatokon múlnak.Reunion'sM12 sorozatú ipari érzékelő csatlakozóEzekhez a nagy igénybevételt jelentő környezetekhez tervezték, egyesíti a szabványos 12 mm-es menetes interfészt, az IP67-es védelmet, a több tűs konfigurációt és a megbízható jelátvitelt az ipari érzékelési és automatizálási alkalmazásokhoz.

Az M12 csatlakozó az ipari érzékelők praktikus csatlakozási szabványává vált, mert egyensúlyban van a kompakt mérettel, a mechanikai biztonsággal, a környezetvédelemmel és az elektromos teljesítménysel. A közelség- és fotoelektromos érzékelőktől a nyomás-, hőmérséklet- és IO-Link eszközökig terjedő alkalmazásoknál a megfelelő M12 konfiguráció kiválasztása közvetlenül befolyásolhatja a rendszer megbízhatóságát. A Reunion M12 érzékelőcsatlakozó-megoldásokat kínál 2-17 tűs konfigurációkkal, A-kódolású opciókkal, árnyékolt vagy árnyékolatlan kivitelekkel, aranyozott sárgaréz érintkezőkkel és testreszabott kábelszerelvényekkel. Az IP67 védelemmel, 100%-os elektromos teszteléssel és a DIN EN 61076-2-101 szabványnak való megfeleléssel a csatlakozócsalád alkalmas igényes gyári környezetekhez, csomagolóberendezésekhez, autóelektronikához, élelmiszer-feldolgozó gépekhez és egyéb ipari automatizálási rendszerekhez.

Tartalomjegyzék

1. Mi az M12 sorozatú ipari érzékelőcsatlakozó?
2. Miért használják széles körben az M12 csatlakozót az ipari automatizálásban?
3. Milyen főbb jellemzőkre kell figyelniük a mérnököknek?
4. Az M12 csatlakozó műszaki adatai egy pillantással
5. Hol használják általában az M12 érzékelő csatlakozókat?
6. Hogyan válasszuk ki a megfelelő M12 érzékelő csatlakozót?
7. Mitől praktikus választás a Reunion M12 megoldása?
8. Gyakran Ismételt Kérdések
9. Következtetés

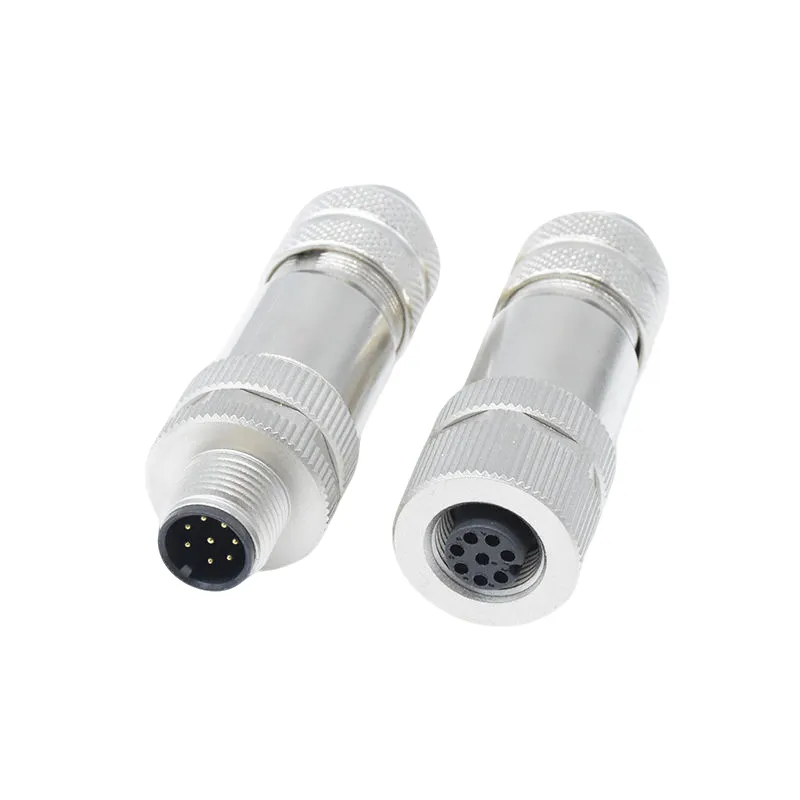

Mi az M12 sorozatú ipari érzékelőcsatlakozó?

Az M12 csatlakozó egy kompakt, kör alakú csatlakozó névleges 12 mm-es interfésszel, amelyet általában ipari érzékelők és automatizálási alkatrészek csatlakoztatására használnak. Menetes tengelykapcsoló mechanizmusa biztonságos kapcsolatot hoz létre, amely kevésbé érzékeny a vibrációra, mint sok hagyományos dugaszolható kivitel.

AM12 sorozatú ipari érzékelő csatlakozókülönösen az érzékelőalkalmazásokhoz kapcsolódik, mivel az A-kódos konfiguráció támogatja az általános ipari érzékelési funkciókat. A tűk számától és az elektromos kialakítástól függően az M12-es csatlakozás teljesítményt, diszkrét jeleket, analóg jeleket vagy digitális kommunikációt tud továbbítani.

A Reunion M12 sorozatát a DIN EN 61076-2-101 szabvány szerint tervezték, és 2-17 érintkezős konfigurációkban kapható. A termékpaletta árnyékolt és árnyékolatlan változatokat, különböző lezárási módokat és kábelszerelvényeket is tartalmaz a különböző berendezések elrendezéséhez.

Miért használják széles körben az M12 csatlakozót az ipari automatizálásban?

Az ipari érzékelők gyakran olyan környezetben működnek, ahol a rezgés, por, nedvesség, olaj, vegyszerek és az ismétlődő mechanikai mozgás elkerülhetetlen. Az ilyen körülmények között használt csatlakozónak többet kell tennie, mint egyszerűen elektromos jelet továbbítani.

1. Biztonságos menetes csatlakozás

A menetes tengelykapcsoló mechanizmus segít fenntartani a stabil párosítást, amikor érzékelőket szerelnek fel mozgó gépekre, szállítószalagokra, robotberendezésekre és gyártósorokra. Ez csökkenti a rezgés okozta szakaszos csatlakozások lehetőségét.

2. Kompakt ipari formatervezés

A 12 mm-es alaktényező hasznos egyensúlyt biztosít a beépítési hely és a csatlakozási lehetőség között. A mérnökök az érzékelőket viszonylag kompakt gépszerkezetekbe integrálhatják túlméretezett csatlakozók használata nélkül.

3. Környezetvédelem

Az IP67-es védelem párosított állapotban segít megvédeni a csatlakozást a portól és az ideiglenes vízbemerüléstől. Ez a megfelelő M12-es konfigurációkat hasznossá teszi mosdóterületeken, kültéri berendezésekben és nagy részecsketartalmú gyártási környezetekben.

4. Intelligens érzékelők támogatása

Az ipari automatizálás egyre inkább a csatlakoztatott érzékelők és a valós idejű diagnosztika irányába mozdul el. A megfelelő 4 tűs M12 konfiguráció támogathatja az IO-Link kommunikációt, lehetővé téve az érzékelőadatok és a diagnosztikai információk ugyanazon a kapcsolati infrastruktúrán történő átjutását.

Milyen főbb jellemzőkre kell figyelniük a mérnököknek?

Nem minden M12 csatlakozó egyforma. Az ipari érzékelőrendszer csatlakozójának meghatározásakor a mérnököknek értékelniük kell az elektromos teljesítményt, a környezetvédelmet, a mechanikai felépítést és a tervezett érzékelővel való kompatibilitást.

• A kódolt interfész:Gyakori konfiguráció ipari érzékelő alkalmazásokhoz.
• 2-17 tűs opciók:Lehetővé teszi, hogy a csatlakozó egyszerű és összetettebb jeligényekhez is alkalmazkodjon.
• IP67 védettség:Megfelelő párosítás esetén számos igényes gyári és kültéri környezetben használható.
• Aranyozott érintkezők:Az aranyozott sárgaréz érintkezők segítenek fenntartani az alacsony érintkezési ellenállást és a korrózióállóságot.
• Árnyékolt változatok:Hasznos olyan alkalmazásokban, ahol az elektromágneses interferencia befolyásolhatja az analóg vagy digitális jeleket.
• PUR kábel opciók:Alkalmas olajjal, vágófolyadékkal, vegyszerekkel vagy gyakori mozgással járó környezetben.
• Több lezárási mód:A forrasztó-, merítőforrasztó-, krimpelő- és repülővezetékes konfigurációk különböző telepítési követelményeket támogatnak.

Az intelligens érzékelési alkalmazásoknál különösen fontos az árnyékolás, a kábelek felépítése, az érintkezők minősége és a jel integritása. Ha ezeket a jellemzőket az aktuális működési környezetnek megfelelően választja ki, az csökkentheti a csatlakozással kapcsolatos hibákat.

Az M12 csatlakozó műszaki adatai egy pillantással

Az alábbi specifikációk összefoglalják a Reunion A-kódolt M12 érzékelőcsatlakozó-családjának reprezentatív elektromos és mechanikai paramétereit.

Az általános specifikációk közé tartozik a -25°C és +85°C közötti üzemi hőmérséklet-tartomány, az IP67-es védettség párosításkor, legalább 100 párosítási ciklus és a 48 órás sóködállóság. A csatlakozó PA66 szigetelést és sárgaréz érintkezőket használ aranyozott bevonattal. Az anyagok RoHS-kompatibilisek, míg a gyártási egységeket a szállítás előtt elektromos tesztelésnek vetik alá.

Hol használják általában az M12 érzékelő csatlakozókat?

A kompakt felépítés, a menetes reteszelés, a környezetbarát tömítés és a rugalmas csap-konfigurációk kombinációja az M12-es csatlakozást alkalmassá teszi az automatizálási alkalmazások széles skálájához.

Gyári automatizálás

A közelségérzékelők, fotoelektromos érzékelők, végálláskapcsolók és egyéb gépi érzékelők M12-es csatlakozásokat használhatnak az észlelési jelek PLC-k és vezérlőrendszerek felé történő továbbítására.

Autóipari gyártás

Az autóipari gyártósorok gyakran magas rezgésszinttel, automatizált anyagmozgatással és kiterjedt szenzorhálózatokkal járnak. A mechanikusan biztonságos csatlakozó segíthet a megbízható kapcsolatok fenntartásában a folyamatos működés során.

Csomagológépek

A csomagolóberendezés a termékek, pozíciók, tartályok és gépállapotok pontos észlelésétől függ. Az M12 érzékelőcsatlakozások leegyszerűsíthetik az érzékelők és az automatizálási vezérlőrendszerek közötti vezetékezést.

Élelmiszer-feldolgozás

A lemosó környezet megfelelő környezetvédelemmel ellátott csatlakozókat igényel. Az IP67 besorolású M12-es csatlakozás megfontolható ott, ahol por- és nedvességállóság szükséges, feltéve, hogy a teljes telepítést megfelelően tervezték és karbantartják.

Intelligens gyártás és IO-Link

Az IO-Link-kompatibilis érzékelők a hagyományos érzékelési jelek mellett folyamatadatokat és diagnosztikát is szolgáltathatnak. Egy megfelelő árnyékolt 4 tűs M12 konfiguráció praktikus interfészt biztosít ezekhez a csatlakoztatott eszközökhöz.

Hogyan válasszuk ki a megfelelő M12 érzékelő csatlakozót?

Az M12-es csatlakozó kiválasztását az érzékelő elektromos és mechanikai követelményeivel kell kezdeni, nem pedig egyszerűen a legalacsonyabb költségű opció kiválasztásával.

1. Erősítse meg a tűk számát.Határozza meg, hány táp-, jel-, kommunikációs és kiegészítő csatlakozásra van szükség.
2. Ellenőrizze a feszültség- és áramszükségletet.Győződjön meg arról, hogy a kiválasztott konfiguráció elegendő elektromos kapacitást biztosít az alkalmazáshoz.
3. Válassza ki a kódolás típusát.Az A-kódos M12 csatlakozókat általában érzékelő- és működtetőalkalmazásokhoz társítják.
4. Értékelje a környezeti feltételeket.Vegye figyelembe a vizet, a port, az olajat, a vegyszereket, a hőmérsékletet, a vibrációt és a kültéri expozíciót.
5. Határozza meg, hogy szükséges-e az árnyékolás.Az árnyékolt változatok előnyösek lehetnek az EMI-érzékeny analóg és digitális kommunikációs alkalmazásokhoz.
6. Válassza ki a megfelelő kábelt.A PUR előnyös lehet az igényes ipari környezetben, míg a PVC alkalmas lehet kevésbé agresszív alkalmazásokra.
7. Adja meg a csatlakozó tájolását.Az egyenes és derékszögű kialakítás segíthet optimalizálni a kábelvezetést és a rendelkezésre álló beépítési helyet.

Az IO-Link alkalmazásoknál a 4 tűs A-kódolt konfiguráció általános választás. Ahol a kábelek futnak, az elektromágneses körülmények vagy a gép mozgása megterhelő, ott a kábel felépítését és árnyékolását magával a csatlakozóval együtt kell értékelni.

Mitől praktikus választás a Reunion M12 megoldása?

A Reunion egy integrált gyártási folyamaton belül egyesíti a csatlakozógyártást, a kábelfeldolgozást, az összeszerelést és az elektromos tesztelést. Ez a megközelítés nagyobb ellenőrzést biztosít a kritikus gyártási szakaszok felett, a precíziós megmunkálástól és a szelektív bevonatolástól a fröccsöntésig és a végső ellenőrzésig.

A cég M12 csatlakozó gyártása magában foglalja az automatizált összeszerelést és a 100%-os elektromos ellenőrzést, amely kiterjed a folytonosságra, a szigetelési ellenállásra és a dielektromos ellenállásra. A kötegelt környezeti vizsgálatot olyan paramétereknél is alkalmazzák, mint az IP67 tömítés és a sópára-állóság.

Az eredeti gyártók és a rendszerintegrátorok esetében a testreszabás a csatlakozótesten túl is kiterjedhet. A választható lehetőségek a következők:

• 2-17 tűs konfigurációk
• Egyedi kábelhosszak 0,2 m-től 20 m-ig
• PUR vagy PVC kábelköpenyek
• Egyenes vagy derékszögű konfigurációk
• Panelre vagy kábelre szerelhető kivitel
• Árnyékolt vagy árnyékolatlan konstrukció
• Forrasztás, krimpelés, mártogatós forrasztás vagy repülővezetékes lezárás
• Egyedi kábeljelölés és csomagolás

A beszállítókat értékelő vásárlók számára a minőségi rendszerek és a nyomon követhetőség ugyanolyan fontosak lehetnek, mint a csatlakozó fizikai specifikációi. A Reunion kijelenti, hogy gyártása ISO 9001, ISO 14001 és ISO 13485 irányítási rendszerek szerint működik, RoHS-kompatibilis anyagokkal és megőrzött ellenőrzési dokumentációval.

Gyakran Ismételt Kérdések

1. Mire használják főként az M12 sorozatú ipari érzékelőcsatlakozókat?

Az M12 szenzorcsatlakozót főként ipari érzékelők vezérlőrendszerekkel, PLC-kkel, I/O modulokkal és automatizálási berendezésekkel való összekapcsolására használják. A tipikus alkalmazások közé tartoznak a közelségérzékelők, fotoelektromos érzékelők, nyomásérzékelők, hőmérséklet-érzékelők és IO-Link eszközök.

2. Melyik M12 konfigurációt használják általánosan az IO-Linkhez?

Az IO-Link érzékelőalkalmazásokhoz általában 4 tűs A-kódolt M12 konfigurációt használnak. Egy tipikus elrendezés tápcsatlakozást és C/Q kommunikációs vonalat biztosít. Árnyékolt változatok és megfelelő ipari kábelkonstrukciók választhatók, ahol elektromágneses interferencia vagy hosszabb kábelhossz aggályos.

3. Egy M12 csatlakozó képes áramot és adatot is továbbítani?

Igen. A tűkonfigurációtól és az alkalmazástól függően az M12-es csatlakozás tápellátást és jel- vagy kommunikációs funkciókat is elláthat. Például egy 4 tűs konfiguráció támogathatja a tápellátást és az IO-Link adatokat, míg a nagyobb tűszámú változatok további jeleket fogadhatnak.

4. Az M12-es csatlakozó alkalmas nedves vagy poros ipari környezetben?

A megfelelően megtervezett és megfelelően csatlakoztatott M12 csatlakozók erős környezetvédelmet biztosítanak. A Reunion érzékelőcsatlakozó-családja párosított állapotban IP67 besorolású, így számos poros, nedves, kültéri és mosással kapcsolatos alkalmazáshoz alkalmas. A teljes telepítést mindig az aktuális környezeti feltételekhez kell értékelni.

5. Milyen kábelopciók állnak rendelkezésre az egyedi M12-es szerelvényekhez?

A személyre szabott szerelvények szállíthatók különböző kábelhosszúságokkal, PUR- vagy PVC-köpenyekkel, egyenes vagy derékszögű csatlakozó-konfigurációkkal, árnyékolási lehetőségekkel, valamint egy- vagy kétvégű kábelszerelvényekkel. Ez lehetővé teszi, hogy a csatlakozást a különböző gépelrendezésekhez és érzékelők telepítési követelményeihez igazítsák.

Következtetés

A megbízható szenzorhálózat megbízható fizikai kapcsolatokkal kezdődik. A megfelelő M12 csatlakozó biztonságos mechanikai illeszkedést, környezetvédelmet, alacsony érintkezési ellenállást, rugalmas jelkapacitást és kompatibilitást biztosít a modern automatizálási architektúrákkal. Több érintkezős konfigurációval, árnyékolt opciókkal, IP67 védelemmel és testreszabott kábelszerelvényekkel a Reunion M12 megoldása az ipari érzékelési követelmények széles skáláját képes támogatni. Ha új érzékelőrendszert tervez, vagy meglévő ipari csatlakozókat cserél, tudjon meg többet az M12 sorozatú ipari érzékelőcsatlakozóról éslépjen kapcsolatba velünkműszaki útmutatásért, testreszabott specifikációkért és alkalmazásközpontú árajánlatért.
