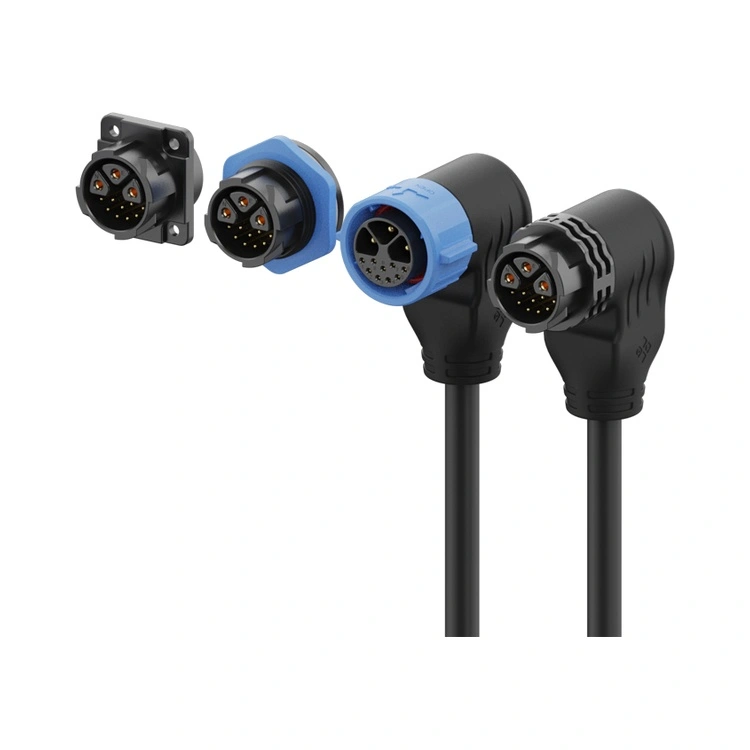

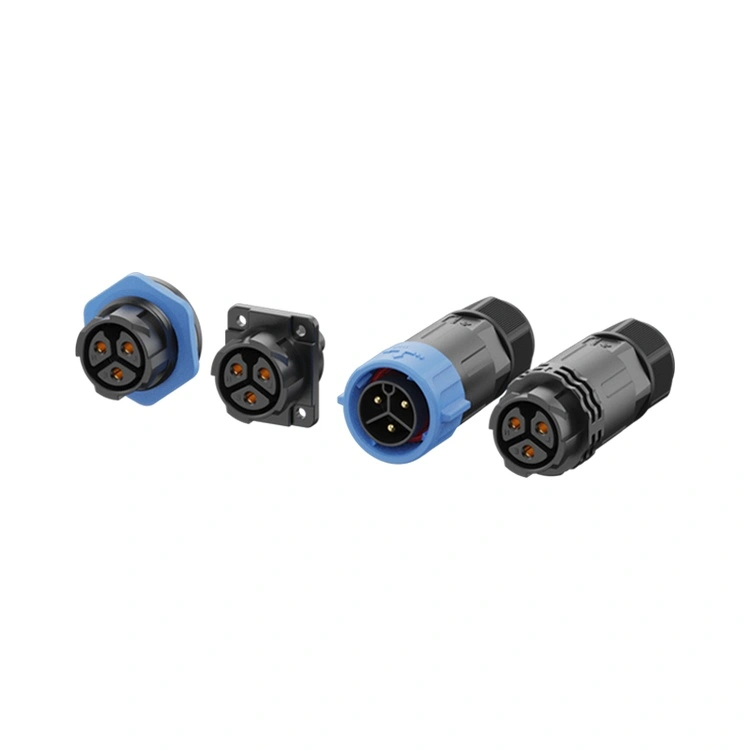

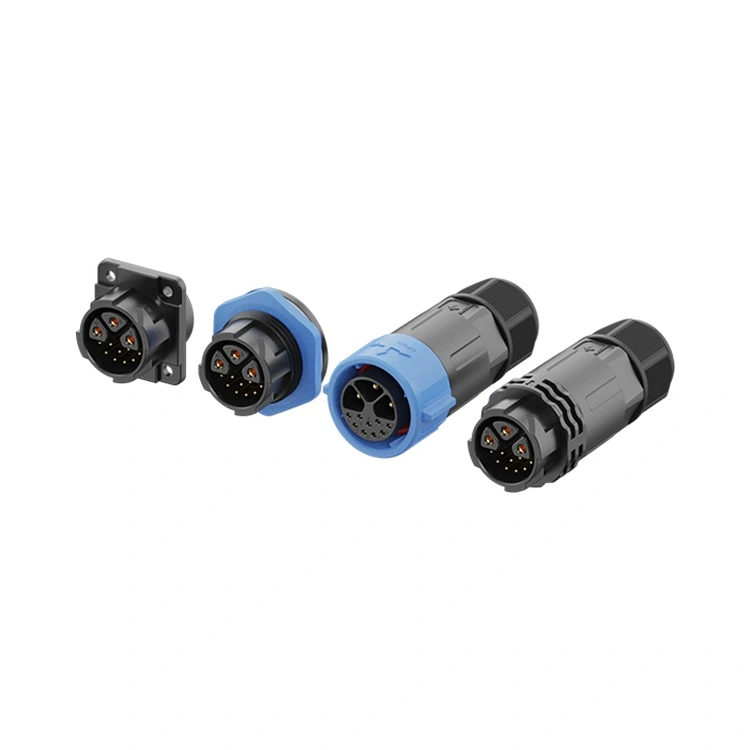

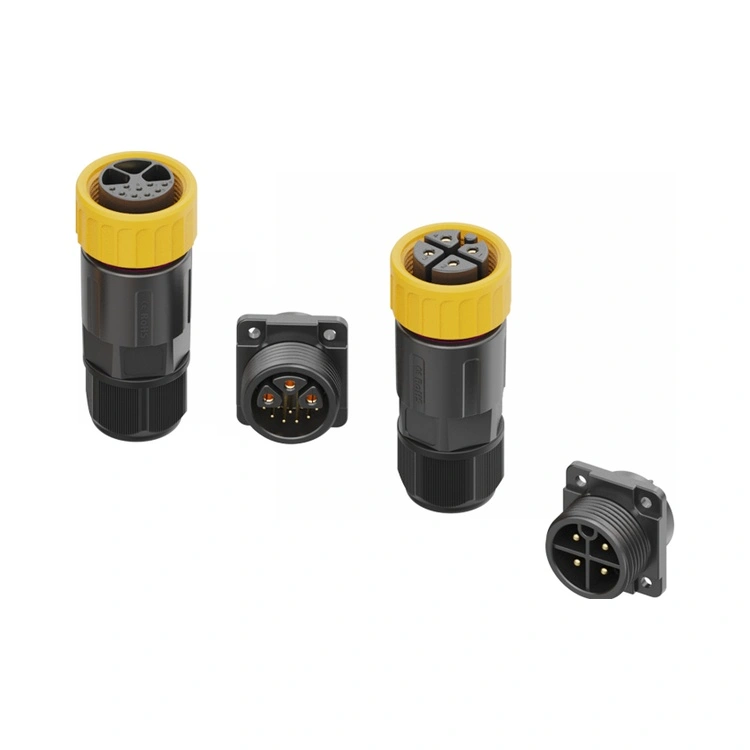

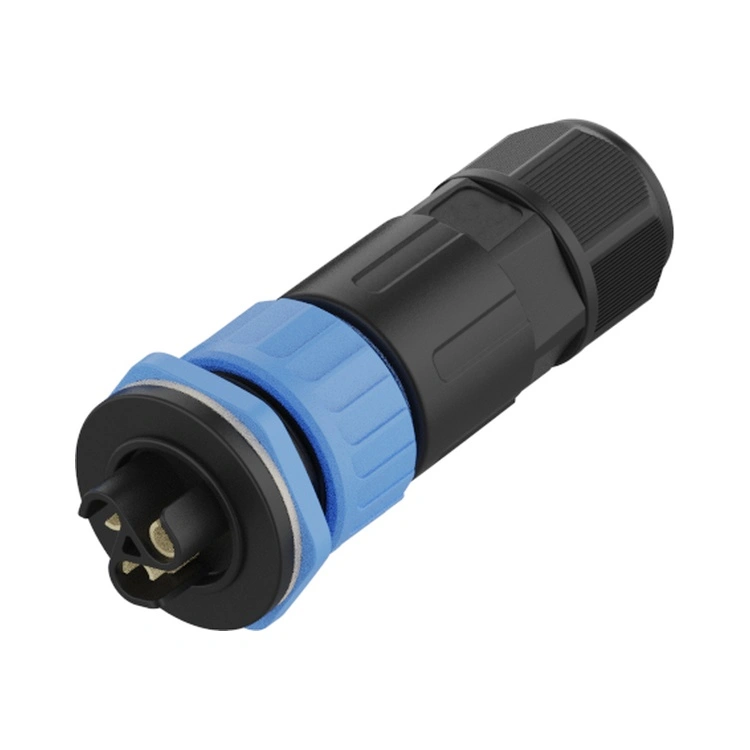

A Reunion M25 sorozatú LED-lámpa csatlakozóját az 1000 W feletti lámpatestekhez tervezték, ahol a hőciklus (ΔT 145°C-ig) és a mechanikai ütések általában rontják a szabványos M20 megoldásokat. Az általános másolatoktól eltérően ez a sorozat minden gyártási tételre vonatkozik:
1) 100% hipotézis és kontaktus rezisztencia tesztelése
2) IP67 vízálló teszt – 1 m mélységben, 30 perc, videófelvételekkel dokumentálva
3) Hősokk ellenőrzése – 500 ciklus -40°C és +105°C között a tömítés lazítása nélkül
Ez a tesztprotokoll közvetlenül foglalkozik a kültéri LED-rendszerek #1. hibamódjával: a szél által kiváltott kábelingadozás által okozott mikromozgásos korrózióval. A menetes reteszelő mechanizmus (ajánlott forgatónyomaték 1,2–1,5 Nm) 80 N felett tartja az interfész nyomását, stabil érintkezést biztosítva még 50 m magas stadionoszlopra szerelve is.
| Kiválasztási kritérium | Reunion M25 sorozatú LED lámpa csatlakozó | M20 sorozat (kisebb kapacitás) | Márka nélküli M25 hasonmások |
| Max folyamatos áram | 30A (táplábonként) | 30A (de 85°C-on 22A-re csökken) | Igényeljen 30A-t, de 25A-nál nem működik (nincs hőképjelentés) |
| Hibrid tűs lehetőségek | 3+2 / 3+5 /3+9 tű | Csak 2+2 (egyedi MOQ 500+) | Nincs – csak áramot használó héjak |
| IP67 vízálló | Minden tétel – merüléssel tesztelve, a fényképek megőrizve | Mintaalapú (1/1000) | Nincs dokumentálva |
| Kábel OD szállás | 6-12 mm (kesztyűbarát recés) | 4-8 mm | 5-10 mm (rossz húzásmentesség) |
| Átfutási idő (1000 db) | 15-20 nap | 4-6 hét | Kiszámíthatatlan (gyakran dropshipped) |
| Nyomon követhetőség | ERP kötegkód → nyersanyag tanúsítványok | Batch-szintű | Egyik sem |
Javaslat: Adja meg a Reunion M25 sorozatú LED-fénycsatlakozót minden olyan projekthez, ahol a ROI > 3 év, és a nem tervezett leállási költségek meghaladják a 2000 USD/óra (pl. repülőtéri kötények, alagútkijárati világítás).
| Paraméter | 2 tűs | 3 tűs | 4 tűs | 5 tűs | 6 tűs | 3+2 tűs | 3+5 tűs | 3+9 tűs |
| Névleges feszültség | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Jelenlegi értékelés | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Huzalszakasz | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
A 3+5 konfigurációban az 5 jeltüske egymástól függetlenül 2,54 mm-es osztással van árnyékolva, ami >40 dB áthallás csillapítást biztosít 250 kHz-en – ez kritikus a DMX512 RDM kétirányú kommunikációhoz. A DALI-2 alkalmazásokhoz a 3+2 tűs változat (2 jelvezeték) hurkonként akár 64 szerelvény címzését is támogatja, miközben fenntartja a 30A-es tápsínt. Gyakorlati bekötési útmutató a specifikátoroknak:
3+5 érintkező: 1–3 érintkezők = L1/L2/L3 (3-fázisú, mindegyik 20A); 4–5 tűk = DALI +/-; 6-7 lábak = DMX data+ / data- ; 8. láb = DMX közös (pajzs referencia).
3+2 érintkező: 1-3 érintkezők = L/N/PE (egyfázisú 30A vagy 3-fázisú 20A); 4-5 érintkezők = 0-10V fényerőszabályzás vagy DALI.
Ez a hibrid architektúra csökkenti a terepi munkát azáltal, hogy megszünteti a sorkapocs-illesztések 40%-át
V: A magas hőmérsékletű, hőre lágyuló szigetelő (UL 94 V-0) -40°C-on (ISO 179 szerint tesztelve) megőrzi 6 kJ/m² ütési szilárdságát. A szilikon O-gyűrű 500 hidegindítási ciklus után 20% alatt tartja a kompressziót.
Normál DALI-vezérelt projektekhez a 3+2 konfigurációt javasoljuk:
3 tápérintkező (egyenként 20 A) a LED-illesztőprogram bemenetéhez.
2 jeltű (egyenként 10 A) a DALI adatokhoz.
Ez elegendő teljesítményt biztosít a nagy teljesítményű lámpatestek számára, és támogatja a DALI kommunikációt akár 300 méteres távon. Többcsatornás színvezérléshez vagy integrált érzékelő-visszajelzéshez válassza a 3+5 vagy 3+9 változatot. Minden konfiguráció fenntartja a jelintegritást a DALI, DMX, 0-10V és RS-485 protokollokhoz.
