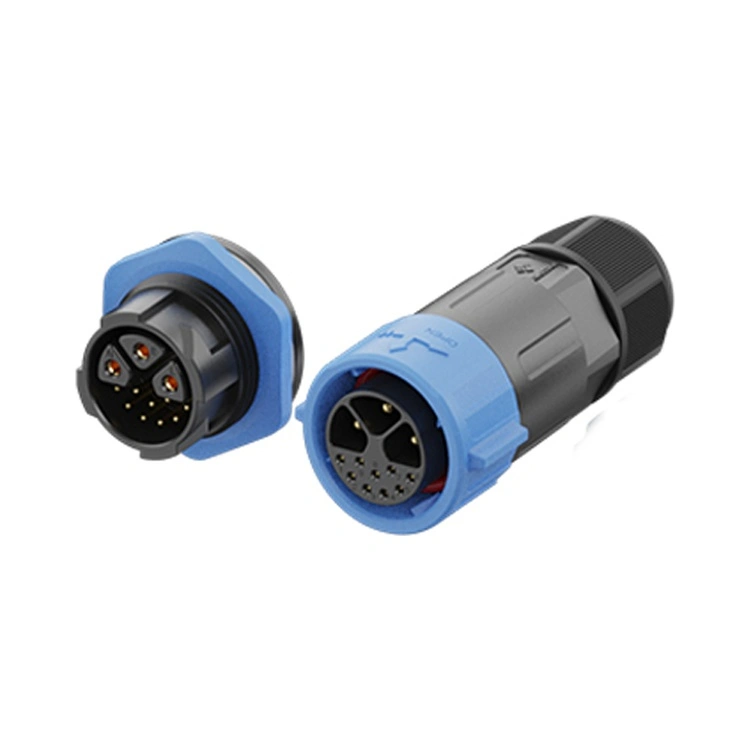

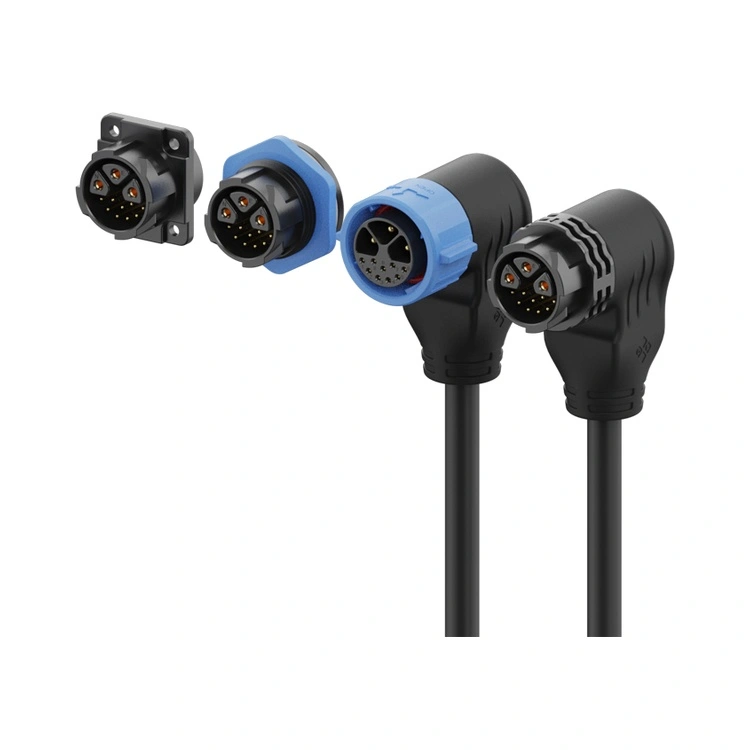

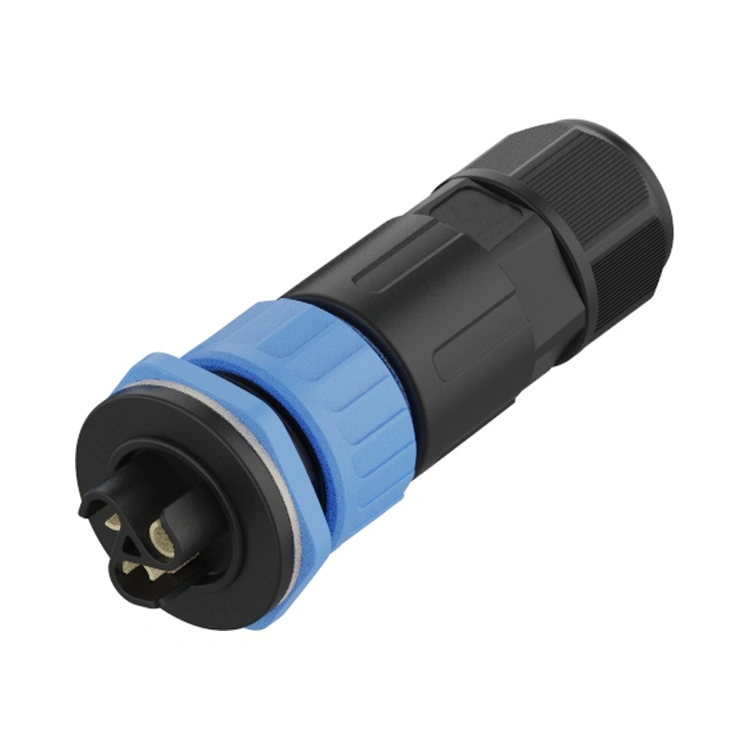

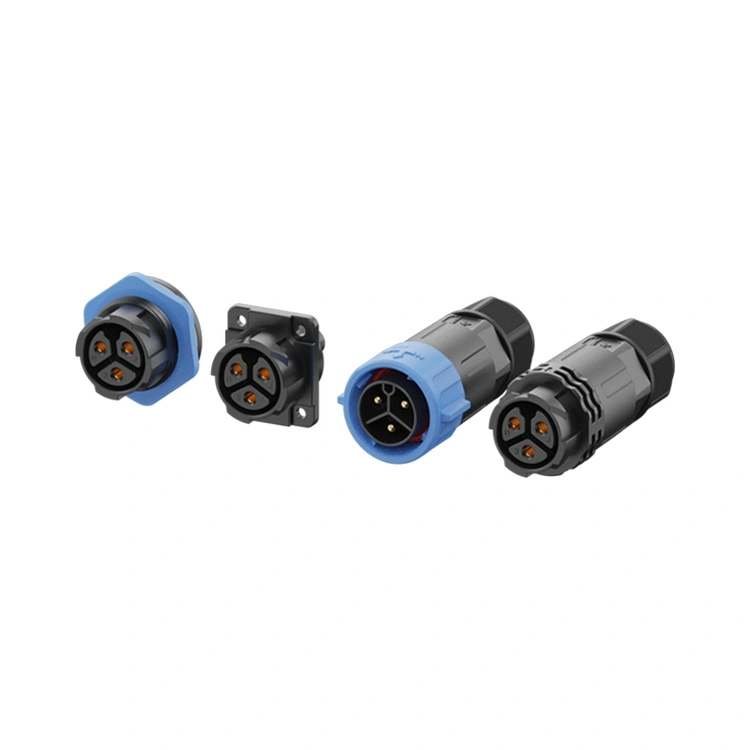

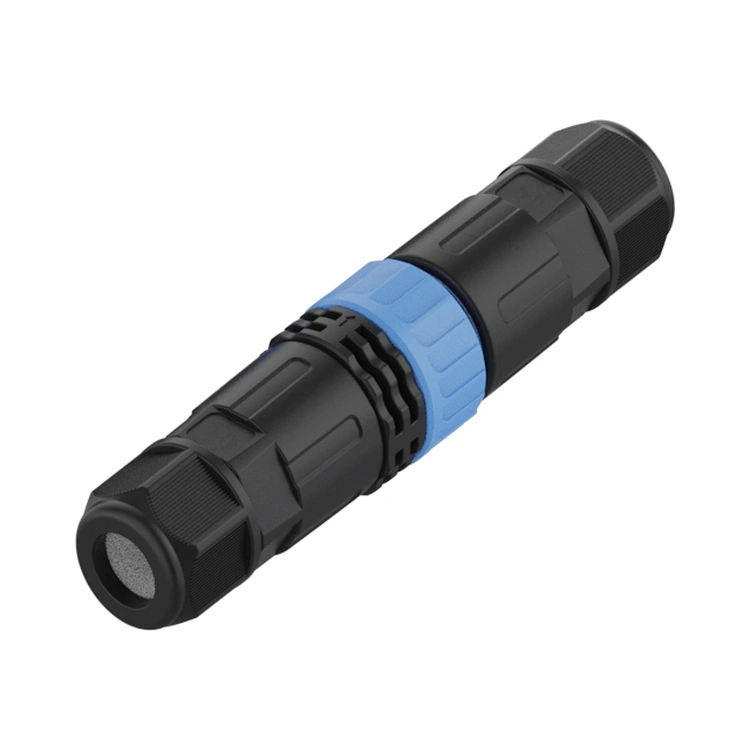

Az M25 sorozatú műanyag vízálló csatlakozó a Reunion zászlóshajója, nagyáramú korrózióálló összekötő csatlakozója, amelyet olyan alkalmazásokhoz terveztek, ahol jelentős teljesítmény (akár 30 A-ig) együtt kell léteznie agresszív környezeti feltételekkel. Ez a menetes kör alakú csatlakozó egy masszív, 25 mm-es interfészt és Ip67/IP68 vízállóságot és egy nagy szilárdságú PA66 hőre lágyuló házat egyesít, amely eredendően korrózióálló – nincs rozsda, nincs oxidáció és nem romlik a bevonat.
Elérhető 2-12 tűs konfigurációkban, beleértve a hibrid teljesítményjel változatokat is
, az M25 sorozat támogatja mind a nagyáramú tápellátást (20A-ig), mind az alacsony feszültségű vezérlőjeleket egyetlen csatlakozón belül.
A menetes reteszelőmechanizmus biztosítja az állandó párosítási megbízhatóságot több száz cikluson keresztül, míg az érintkezők sárgarézből vannak megmunkálva, szelektív aranyozással az alacsony érintkezési ellenállás fenntartása érdekében. A Reunion az M25 műanyag sorozatot vertikálisan integrált eljárással gyártja – a precíziós fröccsöntéstől az automatizált összeszerelésig és a 100%-os elektromos tesztelésig.
| Funkció | Haszon |
| Korrózióálló PA66 ház | Nincs rozsda, nincs oxidáció – sópermethez, tengeri és vegyi anyagoknak kitett környezetekhez tervezték. |
| Akár 60%-os súlycsökkentés | Lényegesen könnyebb, mint a sárgaréz megfelelői – csökkenti a szerkezeti terhelést a berendezéseken és a tartókonzolokon. |
| Névleges áramerősség 30A-ig | Kezeli az M-sorozat legnagyobb teljesítményterhelését – alkalmas nehéz motorokhoz, elektromos töltőhöz és áramelosztáshoz. |
| IP67/IP68 vízálló | Ellenáll a folyamatos merítésnek – megbízható tengeri, tengerparti és árvízveszélyes telepítésekhez. |
| Hibrid 3+2, 3+5, 3+9 konfigurációk | 3 nagyáramú tápcsatlakozót (20A-ig) 2 vagy 5 vagy 9 jel érintkezővel kombinál – csökkenti a kábelek számát és a panel helyet. |
| Aranyozott sárgaréz érintkezők | Alacsony érintkezési ellenállás (≤3 mΩ) és korrózióvédelem – megőrzi a teljesítményt párás környezetben. |
| Menetes zárás | Rezgésálló párosítás – megakadályozza, hogy a nehéz gépek mozgása és a hőciklus miatt kilazuljanak. |
| -40°C - +105°C Működés | Széles hőmérsékleti tartomány lefedi az extrém ipari, tengeri és kültéri körülményeket. |
| Paraméter | 2 tűs | 3 tűs | 4 tűs | 5 tűs | 6 tűs | 3+2 tűs | 3+5 tűs | 3+9 tűs |
| Névleges feszültség | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Jelenlegi értékelés | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Huzalszakasz | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Üzemi hőmérséklet:-40°C ~ +105°C
Védelmi besorolás:IP65 / IP67 / IP68 (párosított állapot)
Ház anyaga:PA66
Kapcsolattartó anyag:Aranyozott sárgaréz
Érintkezési ellenállás:≤3mΩ
Párzási ciklusok:≥500
Súly:Körülbelül 60%-kal könnyebb, mint a hasonló sárgaréz csatlakozók
Gyúlékonysági besorolás:UL 94 V-0
Minden anyag RoHS-kompatibilis
| Vonatkozás | Reunion M25 műanyag sorozat | Fém M25 csatlakozók | Prémium műanyag csatlakozó márkák |
| Korrózióállóság | Kiváló – PA66 | Bevonattól függő – rozsdaveszély a sópermetnél | Változó |
| Súly | Akár 60%-kal könnyebb | Nehéz – feszített rögzítések | Hasonló a Reunionhoz |
| Ár | Mennyiségbarát árképzés | 3-4× magasabb | 2-3× magasabb |
| Jelenlegi értékelés | 30A-ig | 30A-ig | Jellemzően alacsonyabb |
| Hibrid opciók | 3+2, 3+5, 3+9 tű | Korlátozott | Korlátozott |
| 100% elektromos tesztelés | Minden egység | Minta alapú | Minta alapú |
| Nyomon követhetőség | Az ERP nyomon követhető | Igen | Igen |
| Átfutási idő | 15-17 nap | 4-8 hét | 4-6 hét |
| Testreszabás MOQ | Alacsony (100 db) | Magas (500+) | Magas (500+) |
| ISO tanúsítványok | 9001, 14001, 13485 | Általában 9001 | Általában 9001 |
| Tanúsítvány | Hatály |
| ISO 9001:2015 | Minőségirányítás – tervezés, gyártás és értékesítés utáni szolgáltatás. |
| ISO 14001:2015 | Környezetgazdálkodás – ellenőrzött hulladékcsökkentés és fenntartható gyakorlatok. |
| ISO 13485:2016 | Orvosi eszközök minőségirányítása – a diagnosztikai vagy felügyeleti berendezésekben használt M25-re vonatkozik. |
| UL elismert | Alkatrész szintű biztonsági tanúsítvány az észak-amerikai piacokra. |
| RoHS | Veszélyes anyagok korlátozása – megfelel az EU-irányelvnek. |
A Reunion M25 műanyag csatlakozó gyártósora szigorú folyamatszabályozás mellett működik. Az IP67 vízállóságot minden gyártási tételnél tényleges bemerítési teszttel igazolják (1 m, 30 perc). A vizsgálati jegyzőkönyveket, az anyagtanúsítványokat és az ellenőrzési jelentéseket minden tételről megőrzik.
Az M25 műanyag csatlakozó áramerősségét az érintkezőrendszer és a vezeték idomszere határozza meg, nem a ház anyaga. A PA66 ház magas hőmérsékletű, hőre lágyuló műanyag, amelynek hőeltérítési hőmérséklete meghaladja a 200°C-ot – jóval meghaladja a csatlakozó -40°C és +105°C közötti működési tartományát. Maguk az érintkezők sárgarézből vannak aranyozott, és az áramerősség (30 A-ig) az IEC 60512 szabvány szerinti hőmérséklet-emelkedési teszttel érvényesül. Vizsgálatunk során az M25 műanyag csatlakozó hőmérséklet-emelkedése névleges áramerősség mellett ugyanazon határokon belül van, mint az egyenértékű fém csatlakozóké. A ház alacsonyabb hővezető képességét kompenzálja az optimalizált szigetelőgeometria és az érintkezők kialakítása, amely hatékonyan vezeti el a hőt a kábelvezetőkön és a panel interfészén keresztül.
Igen – az M25 műanyag csatlakozó kiválóan alkalmas elektromos járművek töltésére, különösen:
Tengerparti vagy magas páratartalmú helyekre telepített váltakozó áramú töltőállomások.
Fedélzeti töltők, amelyek korrózióálló összeköttetést igényelnek.
Akkumulátorkezelő interfészek, amelyek egyesítik a teljesítményt és a jelet.
A PA66 ház korrózióálló tulajdonságai különösen értékesek a tengerparti területeken (sópermet), városi környezetben (télen úti só) vagy ipari zónákban (kémiai expozíció) telepített elektromos töltőkészülékeknél. Az IP68-as tömítés véd az esőtől és a mosástól. Egyenáramú gyorstöltéshez (100A+) nagyobb ipari csatlakozókat ajánlunk, amelyeket kifejezetten nagyáramú egyenáramú alkalmazásokhoz terveztek.
